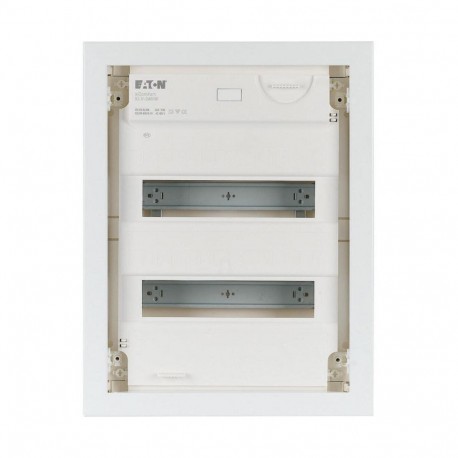

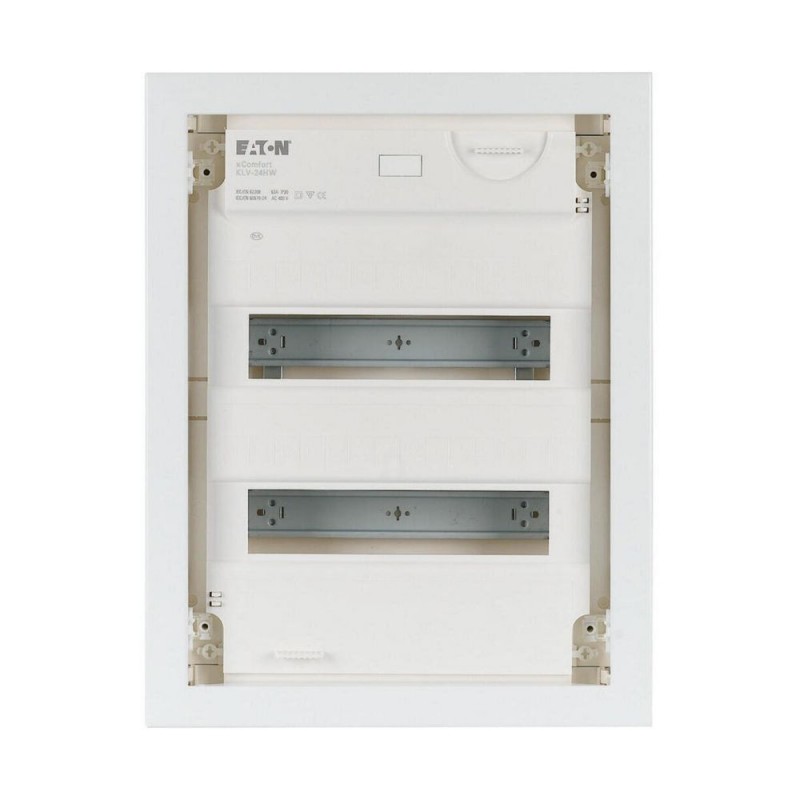

KLV-24HWP-SF 178809 Y7-178809 EATON ELECTRIC Xcomfort KLV Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

KLV-24HWP-SF 178809 Y7-178809 EATON ELECTRIC Xcomfort KLV

KLV-24HWP-SF

178809

Y7-178809

EATON-MOELLER

Xcomfort - KLV

Caixa para montagem embutida em gesso cartonado. 2 linhas. Porta metálica embutida

Eaton xComfort KLV LV systems Final Distribution Boards. Hollow wall compact distribution board, 2-rows, super-slim sheet steel door, 24HWP-SF

Caixa de distribuição compacta de parede oca KLV segunda geração, classe de proteção II, caixa plástica com porta de chapa de aço, tampa frontal, selável e inscrita a laser de acordo com IEC/EN 60670-24, além de reserva de 2 unidades de espaço por linha, slot de marcação na caixa de parede, design exclusivo de moldura de porta superfina, fechadura de came de porta robusta, opcionalmente substituível com intertravamento de segurança, retentor de cabo para fiação limpa, opcionalmente disponível como entrega de projeto, porta opcional com moldura colorida RAL solicitada, ampla gama de acessórios, equipamentos fornecidos: caixa, suporte de dispositivo, tampa frontal, condutor neutro e terminais de proteção com tecnologia de terminal plug-in KSK, nível de bolha, elemento de ajuste 3D para montagem projetado para ajustar a profundidade de montagem de até 18 mm, retentor de cabo, Anker de parede oca, instruções de instalação, folha imprimível, embalagem especial projetada para atender aos requisitos de aplicação da vida real. Normas: De acordo com IEC/EN 60670-24, DIN 43871, IEC/EN 62208 e aprovado para quadros de distribuição conforme definido na IEC/EN 61439-3.

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $150.07
Preço unitário: $150.07
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xComfort KLV energy distribution board
Catalog Number
178809
EAN
4015081741380
Product Length/Depth
100 mm
Product Height
465 mm
Product Width
360 mm
Product Weight
3.41 kg
Compliances
RoHS conform
Certifications
IEC/EN 62208
IEC/EN 60670-24 (PD)
Model Code
KLV-24HWP-SF

Delivery program

Type
Basic deviceInstallation distribution boardKLV energy
Application
Indoor (installation site)
Color
Traffic white (RAL 9016)
White

Technical data - electrical

Voltage rating at AC
400 V AC
Frequency rating of contacts
50 Hz

Technical data - mechanical

Closure type
Other
Enclosure material
Plastic
Width in number of modular spacings
12
Mounting method
DIN-rail
Hollow wall
Hollow-wall mounting
Material
Polystyren (plastic)
Sheet steel, powder-coated
Number of module space units per row
12
Number of rows
2
Terminal type
Plug-in terminals
PE and N terminal number and cross section
N: 2 x (2.5 mm² - 25mm²) + 14 x (0.5 mm² - 4 mm²)
PE: 2 x (2.5 mm² - 25 mm²) + 14 x (0.5 mm² - 4 mm²)
N - Fi: 1 x (2.5 mm² - 25 mm²) + 7 x (0.5 mm² - 4 mm²)
Built-in depth
88 mm
Built-in height
0 mm
Built-in width
0 mm
Internal depth
75 mm
Cable entry postion
Cable entries on top and bottom, side, back plate
Cover/door color
White
Cover/door model
With notch
Cover/door type
Door
Single
Module rack type
Rail frame
Protective shrouding material
Plastic

Temperature-rise verification as per IEC 60890

Heat diss. ambient 35°C delta T:20°C flush mount individ. encl. top(IEC 60890)
16 W
Heat diss. ambient 35°C delta T:35°C flush mount individ. encl. top(IEC 60890)
34 W

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature details
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.

Additional information

Features
EMC-version
Fitted with:
Door/Frame
3D adjustment element for mounting designed to adjust the mounting depth by up to 18 mm
Cable retainer
Hollow-wall anchor
Neutral and protective conductor terminals with KSK plug-in terminal technology
Wall trough
Front cover
Imprintable sheet
Spirit level for leveling
Installation instructions
Device support rails
Functions
Basic device
Extension possible
Protection class
II (totally insulated)
RAL-number
9016
Special features
IP30Protection Class IIPlastic enclosure with sheet steel door, white (RAL 9016)

ETIM for 178809 Quadros de distribuição (EC000214)
Característica Valor
Método de montagem (EF000003) Parede oca
Quantidade de filas (EF000266) 2
Largura em número de módulos (EF002950) 12
Tipo de cobertura (EF000339) Porta
Tipo de tampa (EF009212) Com recuo
Tipo de porta (EF004464) EV000426
Tampa/porta transparente (EF006244) Não
Porta para passagem de sinal (EF015941) Não
Com fechadura (EF006306) Não
Tipo de fecho (EF004462) Outro
Material da caixa protetora (EF001596) Plástico
Profundidade incorporada (EF000218) 88 mm
Altura embutida (EF000332) 0 mm
Largura para embutir (EF000846) 0 mm
Profundidade interior (EF001131) 75 mm
Borne de terra (EF015776) Não
Borne de neutro (EF015777) Não
Calha DIN (EF001134) Sim
Com tampa de montagem (EF000118) Não
Extensão possível (EF001088) Sim
Versão EMC (EF001062) Sim
Cor (EF000007) Branco
Número RAL (EF000116) 9016
Grau de proteção (IP) (EF005474) IP30
Altura (EF000040) 465 mm
Largura (EF000008) 360 mm
Profundidade (EF000049) 100 mm
