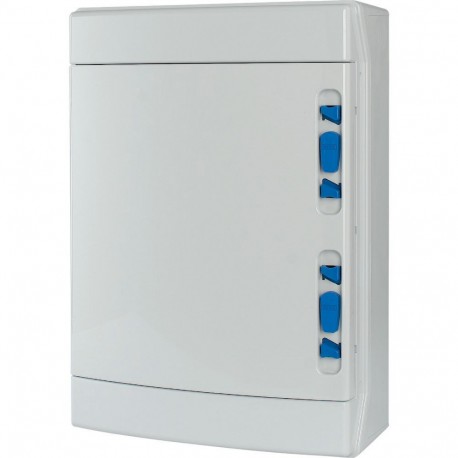

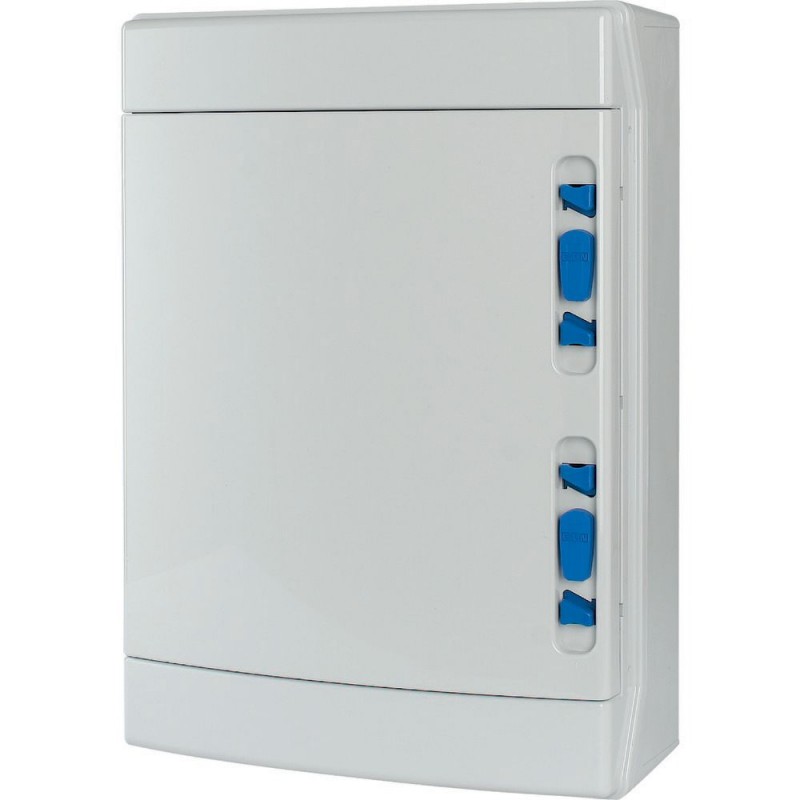

IKA-2/24-SR-UV 174216 EATON ELECTRIC SM Board IP65 UV 2-fileiras 24 módulos Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IKA-2/24-SR-UV 174216 EATON ELECTRIC SM Board IP65 UV 2-fileiras 24 módulos

IKA-2/24-SR-UV

174216

EATON-MOELLER

SM Board IP65 UV 2-fileiras 24 módulos

Gabinete da gama industrial IKA, suportado por UV, IP65 + fixações

Quadro de distribuição industrial IKA, estável UV, IP65 + Grampos

Quadro de distribuição IKA para áreas úmidas RAL7035, com condutor neutro e terminal de proteção, vedação de espuma in-situ, aplicada por CNC, para grau de proteção IP65 de acordo com IEC/EN 62208, 24 unidades de espaço, 2 fileiras, estável aos raios UV de acordo com DIN EN ISO 4892-2, aprovado para a construção de quadros de distribuição de serviço de acordo com IEC/EN 61439-3 VDE 0660-600-3, sistema de compensação de módulo integrado projetado para se adaptar a várias larguras de dispositivos, furos cegos métricos com ponto de centralização, carcaça inteiramente feita de policarbonatos (resistente aos raios UV), para a instalação de dispositivos de comutação e proteção, de acordo com a norma de dimensão DIN 43 880 com uma profundidade de instalação de 70 mm ou 85 mm, AC 1000 V, DC 1500 V, compatível com RoHs, consistindo em uma base de plástico com um trilho DIN removível feito de chapa de aço galvanizado, trilho DIN ajustável em altura de 2 posições, furos de montagem direta na parede, condutor neutro IP2X à prova de dedos e terminais de proteção, furo cego para entradas de cabos métricos na parte superior e inferior, Furos cegos laterais para o elemento de conexão conectar duas ou mais caixas lado a lado, Parte superior com abertura do dispositivo de 46 mm, RAL7035 porta, nivelada com a frente, pode ser instalada à direita ou à esquerda, O manuseio da porta pode ser facilmente alterado no local sem a necessidade de remover a parte superior da caixa., parte superior da caixa com fechos de liberação rápida seláveis, porta com fechadura com acessórios LOCK-KIT-IKA, a porta pode ser selada, incluindo a tira de vedação e as etiquetas de inscrição.

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


IKA industriais, quadro de distribuição, UV-estável, IP65 + grampos
IKA quadro de distribuição para locais úmidos RAL7035, com neutro e condutor de proteção de terminais, câmaras de espuma no local de vedação, aplicadas usando-CNC, para grau de proteção IP65 conforme IEC/EN 62208, 24 unidades de espaço, 2-linha, UV-estável acc. DIN EN ISO 4892-2, aprovado para o serviço de criação de quadros de distribuição, em conformidade com a norma IEC/EN 61439-3 VDE 0660-600-3, módulo integrado sistema de compensação projetado para acomodar várias dispositivo de larguras, recortes métricos com ponto central, gabinete totalmente feito de policarbonato (resistente UV), para a instalação de comutação e de dispositivos de proteção, de acordo com a dimensão da norma DIN 43 880 com uma profundidade de 70 mm e 85 mm, CA 1000 V, DC 1500 V, compatível com RoHs, consiste de uma base de plástico com um levantar de trilho DIN feito de chapa de aço galvanizado, DIN-rail com altura regulável em 2 posições, montagem direta furos para montagem em parede, dedo-prova IP2X de neutro e de condutor de proteção de terminais, knockout para o sistema métrico as entradas de cabos na parte superior e inferior, do lado de aberturas para o elemento de ligação para a ligação de duas ou mais caixas ao lado do outro, de cima com 46 mm dispositivo de abertura, RAL7035 porta, nivelado com a parte frontal, pode ser montado à direita ou à esquerda, porta entregando pode ser facilmente alterado no site sem ter que remover o compartimento superior., compartimento superior com dotadas de sistemas de fechos rápidos, porta com fechadura com acessórios de BLOQUEIO-KIT-IKA, a porta pode ser selado, incluindo supressão de faixa e inscrição rótulos.

Programa de entrega

Função básica
Dispositivo básico
Função do produto
Instalação de quadros de distribuição
A gama de produtos
IKA industrial DBO
Design
Montagem em superfície
Local de instalação
Interior
Ao ar livre
Tipo de instalação
Montagem de superfície
Porta/Aba
Cinzento
Grau de Proteção
IP65
Cor
Cinza
Módulo de rack
Ferroviário-quadro
Cobertura para proteção contra contato acidental
Plástico
Linhas [Count]
Dois
Módulo de unidades por linha
Doze
Descrição
IP65
Classe de proteção II
Invólucro de plástico cinza (RAL 7035)
As entradas de cabos
Métrica as entradas de cabos na parte superior e inferior, do lado, placa traseira
PE e N terminais de design
Terminais de parafuso
PE e N terminais [Número x área da seção transversal]
PE: 8 x (2.5 - 6) + 8 x (4 - 10) + 1 x (10 - 25) + 1 x (16 - 35)
N: 8 x (2.5 - 6) + 8 x (4 - 10) + 1 x (10 - 25) + 1 x (16 - 35) mmDois
Equipamentos fornecidos
Dispositivo básico
Suporte ao dispositivo de trilhos
Neutro/terminal do condutor de protecção
Parafusos de travamento pode ser selado
As tampas de vedação
O circuito atual designação
Seção reserva tampa 6 unidades de espaço

Dados técnicos

Geral
Normas
EN 62208, IEC/EN 60670-24
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
conformidade com
Temperatura ambiente
-25 - +40 °C
Grau de Proteção
IP65
Classe de proteção
II (totalmente isolado)
Tensão operacional nominal [Ue]
415 V AC
Frequência nominal [f]
50 Hz
As características do Material
Material
Policarbonato (plástico)
Cor
Cinza (RAL 7035)
Propriedades do Material
MecânicaResistência ao impacto
IK08

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
30 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
59 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
850 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
1000 h de exposição aos raios UV, como por ISO 4892-2; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica aos gabinetes sem levantar a aids.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK08
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
3.3 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Montagem em superfície (gesso)
Número de linhas
Dois
Largura em número de modular espaçamentos
Doze
Tipo da capa
Porta
Modelo da capa
Com entalhe
Tampa transparente/porta
Nenhum
Material da carcaça
Plástico
Altura
436 mm
Largura
310 mm
Profundidade
145 mm
Construído-em profundidade
70 mm
Profundidade interna
60 mm
Trilho DIN
Sim
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Sim
EMC-versão
Nenhum
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Grau de proteção (IP)
IP65
Com bloqueio
Nenhum
Tipo de fechamento
Outros

Dimensões

4500DIM-7
4500DIM-16

ETIM for 174216 Quadros de distribuição (EC000214)
Característica Valor
Método de montagem (EF000003) Montagem em superfície (gesso)
Quantidade de filas (EF000266) 2
Largura em número de módulos (EF002950) 12
Tipo de cobertura (EF000339) Porta
Tipo de tampa (EF009212) Com recuo
Tampa/porta transparente (EF006244) Não
Porta para passagem de sinal (EF015941) Não
Com fechadura (EF006306) Não
Tipo de fecho (EF004462) Outro
Material da caixa protetora (EF001596) Plástico
Profundidade incorporada (EF000218) 70 mm
Profundidade interior (EF001131) 60 mm
Borne de terra (EF015776) Não
Borne de neutro (EF015777) Não
Calha DIN (EF001134) Sim
Com tampa de montagem (EF000118) Não
Extensão possível (EF001088) Sim
Versão EMC (EF001062) Não
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Grau de proteção (IP) (EF005474) IP65
Altura (EF000040) 436 mm
Largura (EF000008) 310 mm
Profundidade (EF000049) 145 mm
