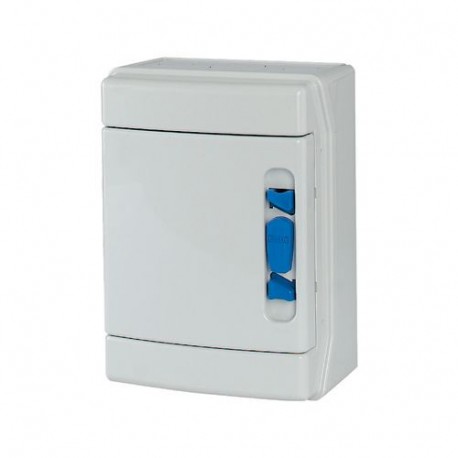

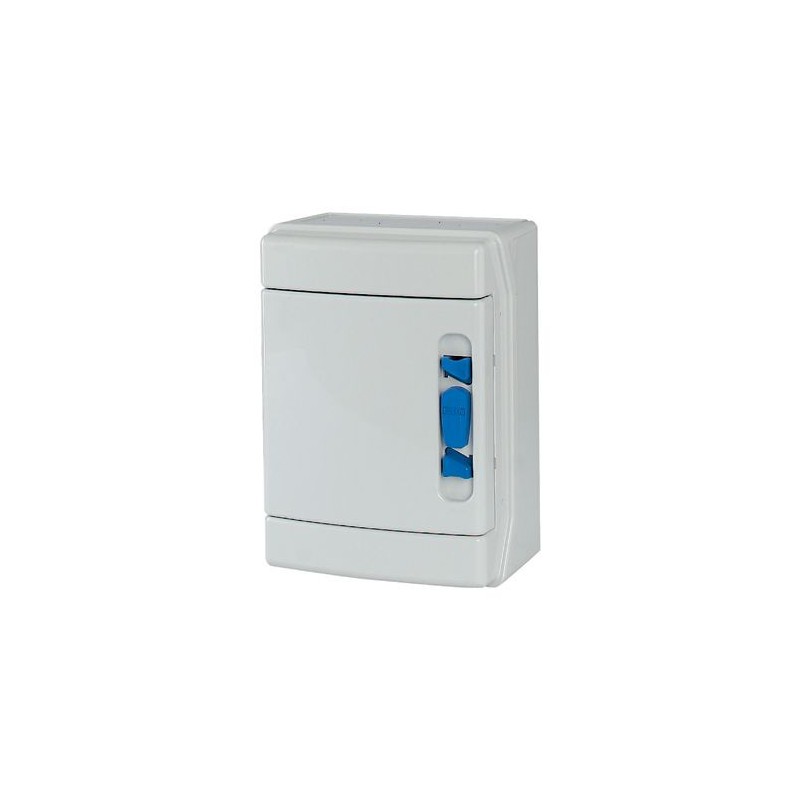

EATON - MOELLER IKA-1/4-SR-UV 174212 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IKA-1/4-SR-UV 174212 EATON ELECTRIC SM Conselho IP65 UV 1-linha 4 módulos

Referência: IKA-1/4-SR-UV

Código: 174212

Fabricante: EATON - MOELLER

Descrição:

SM Conselho IP65 UV 1-linha 4 módulos
Gabinete da gama industrial IKA, suportado por UV, IP65 + fixações
Quadro de distribuição industrial IKA, estável UV, IP65 + Grampos
Quadro de distribuição IKA para áreas molhadas RAL7035, com condutor neutro e terminal de proteção, vedação de espuma in-situ, aplicada por CNC, para grau de proteção IP65 de acordo com IEC/EN 62208, 4 unidades de espaço, 1 linha, estável aos raios UV de acordo com DIN EN ISO 4892-2, aprovado para a construção de quadros de distribuição de serviço de acordo com IEC/EN 61439-3 VDE 0660-600-3, sistema integrado de compensação de módulo projetado para se adaptar a várias larguras de dispositivos, furos cegos métricos com ponto de centralização, carcaça inteiramente feita de policarbonatos (resistente a UV), para a instalação de dispositivos de comutação e proteção, de acordo com a norma de dimensão DIN 43 880, com profundidade de instalação de 70 mm, AC 1000 V, DC 1500 V, compatível com RoHs, composto por uma base de plástico com trilho DIN feito de chapa de aço galvanizado, furos de montagem direta na parede, terminais condutores neutros e de proteção IP2X à prova de dedos, furos de abertura para entradas de cabos métricos na parte superior e inferior, orifícios de abertura lateral para o elemento de conexão conectar duas ou mais caixas lado a lado, tampo com abertura para dispositivos de 46 mm, porta RAL7035, nivelado com a frente, instalável à direita ou à esquerda, o manuseio da porta pode ser facilmente alterado no local sem a necessidade de remover a parte superior da caixa., tampo do invólucro com fechos de liberação rápida seláveis, porta com trava com acessórios LOCK-KIT-IKA, A porta pode ser selada, incluindo a tira cega e as etiquetas de inscrição.

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
  • EATON - MOELLER > Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xComfort IKA industrial series
Catalog Number
174212
EAN
4015081706747
Product Length/Depth
110 mm
Product Height
231 mm
Product Width
166 mm
Product Weight
0.72 kg
Compliances
RoHS conform
Certifications
IEC/EN 60670-24
EN 62208
Model Code
IKA-1/4-SR-UV

Especificações do produto

Special features
IP65Protection Class IIPlastic enclosure gray (RAL 7035)
Type
Basic deviceIKA industrial distribution boardInstallation distribution board
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
1000 h of UV exposure as per ISO 4892-2; meets the product standard's requirements.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK08
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
3.3 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Device support rails
Locking screws can be sealed
Neutral-/protective conductor terminal
Sealing caps
Current circuit designation
Basic device
Enclosure material
Plastic
Cable entry postion
Metric cable entries on top and bottom, side, back plate
Terminal type
Screw terminals
Built-in depth
70 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
11 W
Closure type
Other
Cover/door color
Gray
Cover/door model
With notch
Cover/door type
Door
RAL-number
7035
Width in number of modular spacings
4
Ambient operating temperature details
-25 °C - 40 °C
Application
Indoor (installation site)Outdoor (installation site)
Voltage rating at AC
415 V AC
Color
Gray
Light gray (RAL 7035)
Number of rows
1
Frequency rating of contacts
50 Hz
Module rack type
Single-rail
Degree of protection
IK08 (impact resistance)
IP65
Number of module space units per row
4
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Basic device
Extension possible
Material
Polycarbonate (plastic)
Mounting method
Surface mounting
DIN-rail
Surface mounted (plaster)
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
22 W
Internal depth
60 mm
PE and N terminal number and cross section
N: 2 x (2.5 mm² - 6 mm²) + 2 x (4 mm² - 10 mm²) + 1 x (16 mm² - 35 mm²)
PE: 2 x (2.5 mm² - 6 mm²) + 2 x (4 mm² - 10 mm²) + 1 x (16 mm² - 35 mm²)

ETIM for 174212 Quadros de distribuição (EC000214)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem em superfície (gesso)
Nome da característicaQuantidade de filas (EF000266)
Valor da característica1
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica4
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaPorta
Nome da característicaTipo de tampa (EF009212)
Valor da característicaCom recuo
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaNão
Nome da característicaPorta para passagem de sinal (EF015941)
Valor da característicaNão
Nome da característicaCom fechadura (EF006306)
Valor da característicaNão
Nome da característicaTipo de fecho (EF004462)
Valor da característicaOutro
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaPlástico
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica70 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica60 mm
Nome da característicaBorne de terra (EF015776)
Valor da característicaNão
Nome da característicaBorne de neutro (EF015777)
Valor da característicaNão
Nome da característicaCalha DIN (EF001134)
Valor da característicaSim
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaExtensão possível (EF001088)
Valor da característicaSim
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaCor (EF000007)
Valor da característicaCinzento
Nome da característicaNúmero RAL (EF000116)
Valor da característica7035
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP65
Nome da característicaAltura (EF000040)
Valor da característica231 mm
Nome da característicaLargura (EF000008)
Valor da característica166 mm
Nome da característicaProfundidade (EF000049)
Valor da característica110 mm
