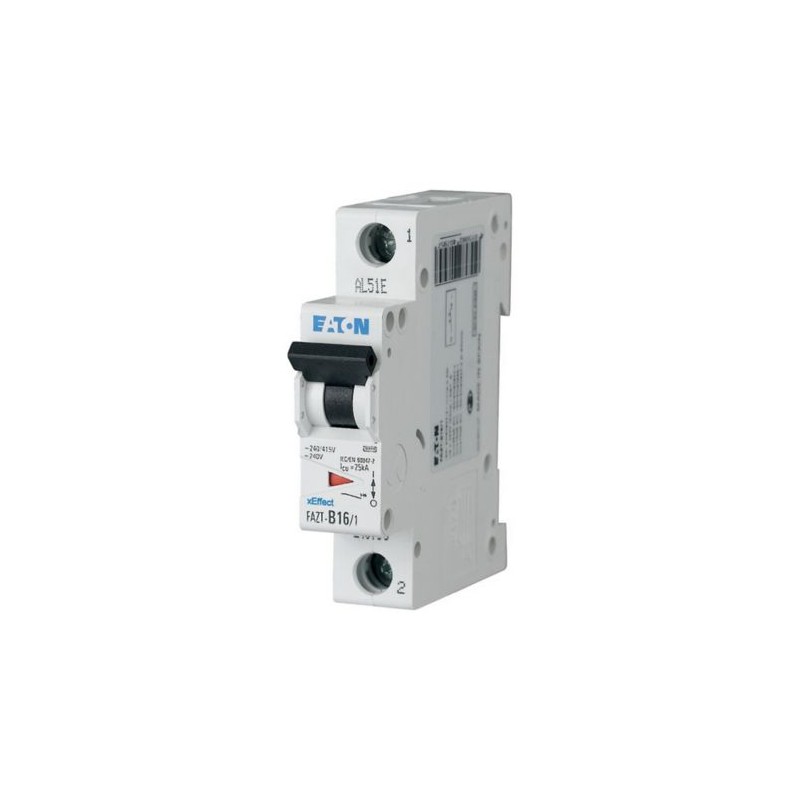

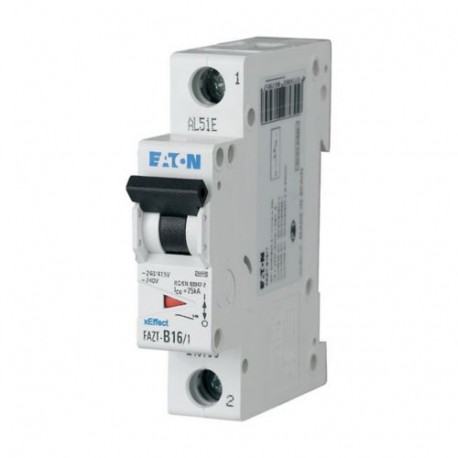

FAZT-B20/1 240796 EATON ELECTRIC MCB FAZ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FAZT-B20/1 240796 EATON ELECTRIC MCB FAZ

FAZT-B20/1

240796

EATON-MOELLER

MCB FAZ

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Aparelhagem Modular - Industrial

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $65.72
Preço unitário: $65.72

Quantidade Preço
1+$65.72
2+$58.47
3+$53.76
4+$51.09
5+$50.38
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Mais informação

▲


Entrega do programa
Função básica
 Disjuntores miniatura
Pólo
 1 pólo
Tropeçar característica
 B
Aplicação
 Disjuntores para aplicações industriais e comerciais
Corrente nominal
 Eun Um 20
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2
 kA 25
A gama de produtos
 FAZ-T
Dados técnicos
Elétrica
Normas
 IEC/EN 60947-2
Tensão nominal
 V 240/415
Frequência nominal
 f Hz 50/60
Avaliado capacidade de comutação
 kA 25
Característica
 B, C, D
Tempo de vida
 Operações 20000
Direção de alimentação de entrada
 conforme necessário
Mecânica
Padrão de frente dimensão
 mm 45
Gabinete de altura
 mm 80
Montagem de largura por pólo
 mm 17.5
Montagem
 Rápido anexo com 3 trava de posições de top-hat ferroviário IEC/EN 60715
Grau de Proteção
 IP20
Terminais superior e inferior
 Duplo propósito terminais
Proteção do Terminal
 Dedo - e a volta da mão-prova de acordo com BGV A3 e .VE-PT 6
Terminal de capacidades
 mm2 1 - 25
Torque de aperto
 Nm 2 - 2.4
Espessura do material de barramento
 mm 0.8 (exept N 0.5 SU)
Posição de montagem
 Conforme necessário
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 20
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 3.2
Estática dissipação de calor, não-dependente da corrente
 Pvs W 0
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 75
linear, por +1 °C, resulta em uma redução de 0,5% da capacidade de transporte de corrente
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / disjuntor Miniatura do sistema (MCB) / disjuntor Miniatura (MCB) ([email protected] [AAB905011])
Lançamento característica
 B
Número de pólos (total)
 1
Número de unidades de pólos
 1
Nominal corrente nominal
 Um 20
Nominal tensão nominal
 V 240
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 a 230 V
 kA 15
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 em 400 V
 kA 15
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 230 V
 kA 20
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 400 V
 kA 20
Tipo de tensão
 AC
Limitação de corrente de classe de
 3
Frequência
 Hz 50 - 60
Simultaneamente comutação N-neutro
 Nenhum
Adequado para flush-instalação montada
 Nenhum
Categoria de sobretensão
 3
Grau de poluição
 2
Largura em número de modular espaçamentos
 1
Construído-em profundidade
 mm 70.5
Equipamentos adicionais possível
 Sim
Grau de proteção (IP)
 IP20
Características
>
