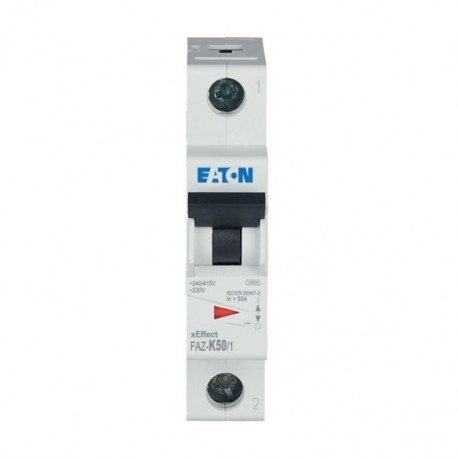

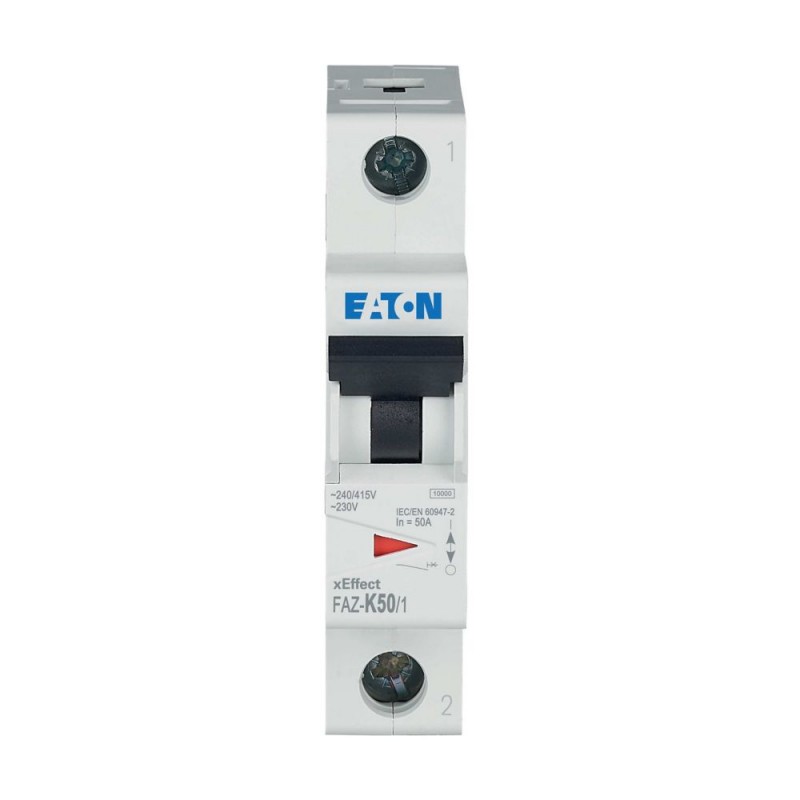

FAZ-K50/1 278604 Y7-278604 EATON ELECTRIC MCB FAZ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FAZ-K50/1 278604 Y7-278604 EATON ELECTRIC MCB FAZ

FAZ-K50/1

278604

Y7-278604

EATON-MOELLER

MCB FAZ

magnetotérmica FAZ, 50A, 1P, curva K

Eaton Moeller series xEffect - FAZ MCB. Miniature circuit breaker (MCB), 50 A, 1p, characteristic: K

Disjuntor miniatura (MCB), FAZ, 1 polo, Característica de disparo: K, Corrente nominal em: 50 A, Painel de distribuição para aplicações industriais e comerciais avançadas

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $130.64
Preço unitário: $130.64
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xEffect - FAZ MCB
Catalog Number
278604
EAN
4015082786045
Product Length/Depth
80 mm
Product Height
75.5 mm
Product Width
17.7 mm
Product Weight
0.122 kg
Compliances
UL CSA09 (with supplementary protector only)
RoHS conform
Certifications
CSA-C22.2 No. 235
IEC/EN 60898
UL (File No. E177451)
IEC/EN 60947-2
UL 1077
CSA (File No. 204453)
UL (Category Control Number QVNU2, QVNU8)
North America (UL recognized, CSA certified)
CSA (Class No. 3215-30)
CE marking
EN45545-2
IEC 61373
Model Code
FAZ-K50/1

Programa de entrega

Application
Number of poles
Single-pole
Number of poles (total)
1
Number of poles (protected)
1
Tripping characteristic
K
Release characteristic
K
Amperage Rating
50 A
Type
  • FAZ
  • Miniature circuit breaker

Dados técnicos - elétricos

Voltage type
AC
Voltage rating
240 V AC
Voltage rating at DC
60 V DC (per pole)
Voltage rating (UL CSA 13)
277 V AC; 48 V DC
Rated operational voltage (Ue) - max
230 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2)
10 kA
Operational switching capacity
7.5 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
0 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
10 kA
Admissible back-up fuse - max
125 A gL/gG
Selectivity class
3
Overvoltage category
III
Pollution degree
2
Lifespan, electrical
10000 operations
Direction of incoming supply
As required

Dados técnicos - mecânicos

Frame
45 mm
Enclosure width
80 mm
Width in number of modular spacings
1
Built-in depth
70.5 mm
Mounting width per pole
17.5 mm
Mounting width
17.5 mm
Mounting Method
Top-hat rail IEC/EN 60715
Mounting position
As required
Degree of protection
UL/CSA Type: -
IP20
IP40 (when fitted)
IP20 (IEC)
Terminals (top and bottom)
Twin-purpose terminals
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²
Terminal capacity of screw terminals for main cable
10 mm² (2x)
Terminal capacity (control cable)
25 mm² (1x)
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274
Busbar material thickness
0.8 mm - 2 mm

Verificação do design de acordo com a norma IEC/EN 61439 - dados técnicos

Rated operational current for specified heat dissipation (In)
50 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
4.9 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Informações adicionais

Current limiting class
3
Features
Additional equipment possible
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
Miniature circuit breaker
FAZ

ETIM for 278604 Disjuntores e fusíveis (EC000042)
Característica Valor
Profundidade incorporada (EF000218) 70.5 mm
Curva de funcionamento (EF000889) K
Número de polos (total) (EF008618) 1
Número de polos protegidos (EF005548) 1
Corrente nominal especificada (EF000227) 50 A
Tensão especificada de funcionamento (EF000228) 230 V
Tensão nominal de isolamento Ui (EF001366) 440 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) 0 kA
Tipo de tensão (EF000187) AC
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) 0 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) 10 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) 10 kA
Frequência (intervalo) (EF000416) 50 Hz
Potência dissipada (EF005387) 4.9 W
Classe de limitação de energia (I²t) (EF002568) 3
Instalação à face (EF007517) Não
Comutação simultânea de neutro N (EF005997) Não
Categoria de sobretensão (EF002569) 3
Grau de poluição (EF002570) 2
Possibilidade de equipamento adicional (EF008148) Sim
Largura em número de módulos (EF002950) 1
Grau de proteção (IP) (EF005474) IP20
Temperatura ambiente durante a operação (EF007515) -25 °C
Secção da ligação de cabo flexível (EF007343) 1 mm²
Secção da ligação de cabo rígido (EF007337) 1 mm²
Antideflagrante (EF004663) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-K50/1 Y7-278604 278604 EN_243133.pdf 551 Kbytes FAZ-K50/1 Y7-278604 278604 EN_243133.pdf
