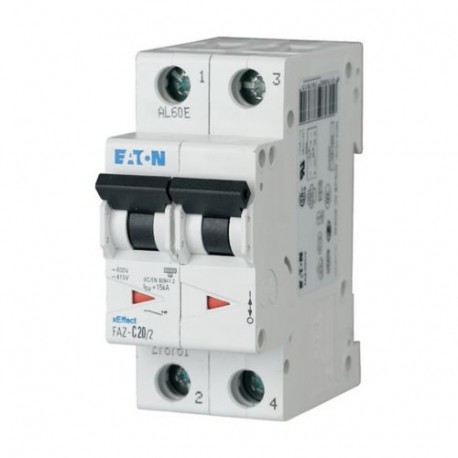

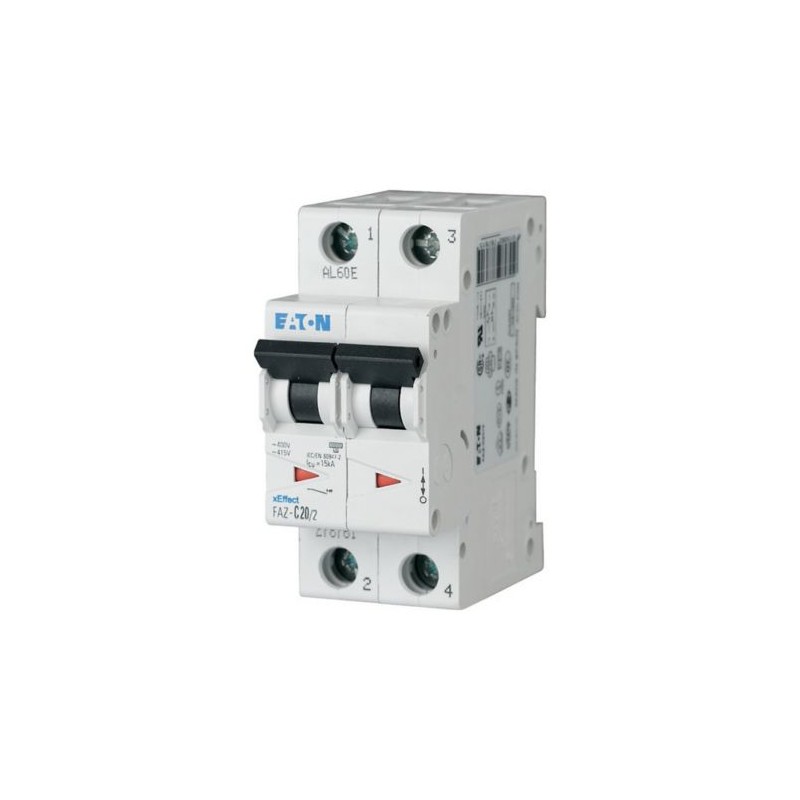

FAZ-K3/2 278792 Y7-278792 EATON ELECTRIC MCB FAZ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FAZ-K3/2 278792 Y7-278792 EATON ELECTRIC MCB FAZ

FAZ-K3/2

278792

Y7-278792

EATON-MOELLER

MCB FAZ

Disjuntor FAZ, 3A, 2P, curva K

Eaton Moeller series xEffect - FAZ MCB. Miniature circuit breaker (MCB), 3 A, 2p, characteristic: K

Disjuntor miniatura (MCB), FAZ, 2 polos, característica de disparo: K, corrente nominal In: 3 A, Painel de distribuição para aplicações industriais e comerciais avançadas

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $175.34
Preço unitário: $175.34
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xEffect - FAZ MCB
Catalog Number
278792
EAN
4015082787929
Product Length/Depth
80 mm
Product Height
75.5 mm
Product Width
36 mm
Product Weight
0.225 kg
Compliances
UL CSA09 (with supplementary protector only)
RoHS conform
Certifications
UL (File No. E177451)
CE marking
IEC/EN 60947-2
North America (UL recognized, CSA certified)
CSA-C22.2 No. 235
UL (Category Control Number QVNU2, QVNU8)
UL 1077
IEC/EN 60898
CSA (Class No. 3215-30)
CSA (File No. 204453)
EN45545-2
IEC 61373
Catalog Notes
CURVE
Model Code
FAZ-K3/2

Programa de entrega

Application
Number of poles
Two-pole
Number of poles (total)
2
Number of poles (protected)
2
Tripping characteristic
K
Release characteristic
K
Amperage Rating
3 A
Type
  • FAZ
  • Miniature circuit breaker

Dados técnicos - elétricos

Voltage type
AC
Voltage rating
240 V AC / 415 V AC
Voltage rating at DC
60 V DC (per pole)
Voltage rating (UL CSA 13)
480 Y/277 V AC; 96 V DC
Rated operational voltage (Ue) - max
400 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2)
10 kA
Operational switching capacity
7.5 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
0 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
10 kA
Admissible back-up fuse - max
125 A gL/gG
Selectivity class
3
Overvoltage category
III
Pollution degree
2
Lifespan, electrical
10000 operations
Direction of incoming supply
As required

Dados técnicos - mecânicos

Frame
45 mm
Enclosure width
80 mm
Width in number of modular spacings
2
Built-in depth
70.5 mm
Mounting width per pole
17.5 mm
Mounting width
17.5 mm
Mounting Method
Top-hat rail IEC/EN 60715
Mounting position
As required
Degree of protection
IP40 (when fitted)
UL/CSA Type: -
IP20
IP20 (IEC)
Terminals (top and bottom)
Twin-purpose terminals
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²
Terminal capacity of screw terminals for main cable
10 mm² (2x)
Terminal capacity (control cable)
25 mm² (1x)
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274
Busbar material thickness
0.8 mm - 2 mm

Verificação do design de acordo com a norma IEC/EN 61439 - dados técnicos

Rated operational current for specified heat dissipation (In)
3 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
2.8 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Informações adicionais

Current limiting class
3
Features
Additional equipment possible
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
Miniature circuit breaker
FAZ

ETIM for 278792 Disjuntores e fusíveis (EC000042)
Característica Valor
Profundidade incorporada (EF000218) 70.5 mm
Curva de funcionamento (EF000889) K
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 2
Corrente nominal especificada (EF000227) 3 A
Tensão especificada de funcionamento (EF000228) 400 V
Tensão nominal de isolamento Ui (EF001366) 440 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) 0 kA
Tipo de tensão (EF000187) AC
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) 0 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) 10 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) 10 kA
Frequência (intervalo) (EF000416) 50 Hz
Potência dissipada (EF005387) 2.8 W
Classe de limitação de energia (I²t) (EF002568) 3
Instalação à face (EF007517) Não
Comutação simultânea de neutro N (EF005997) Não
Categoria de sobretensão (EF002569) 3
Grau de poluição (EF002570) 2
Possibilidade de equipamento adicional (EF008148) Sim
Largura em número de módulos (EF002950) 2
Grau de proteção (IP) (EF005474) IP20
Temperatura ambiente durante a operação (EF007515) -25 °C
Secção da ligação de cabo flexível (EF007343) 1 mm²
Secção da ligação de cabo rígido (EF007337) 1 mm²
Antideflagrante (EF004663) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-K3/2 Y7-278792 278792 EN_243133.pdf 551 Kbytes FAZ-K3/2 Y7-278792 278792 EN_243133.pdf
