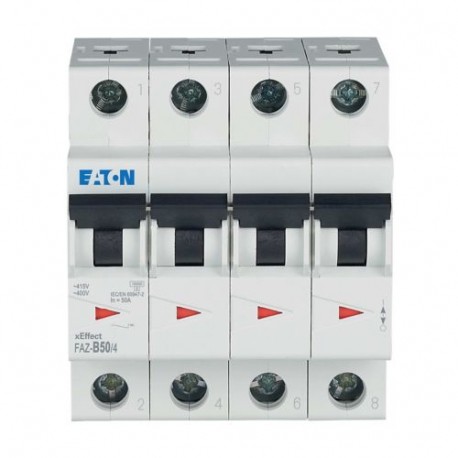

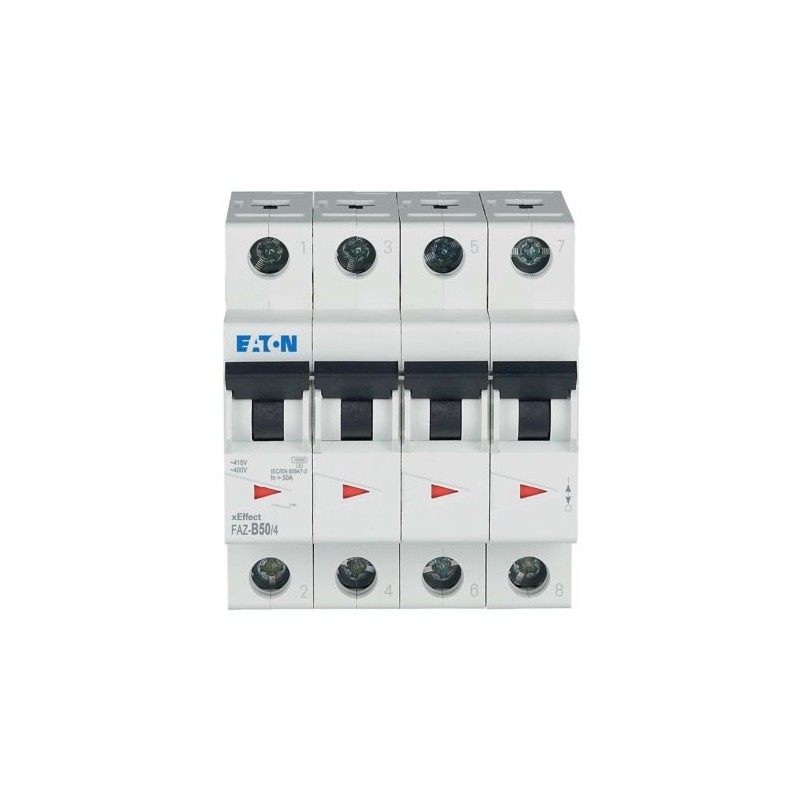

EATON - MOELLER FAZ-B50/4 279040 Y7-279040 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FAZ-B50/4 279040 Y7-279040 EATON ELECTRIC MCB FAZ

Referência: FAZ-B50/4

Código: 279040

Número de catálogo: Y7-279040

Fabricante: EATON - MOELLER

Descrição:

MCB FAZ
Disjuntor FAZ, 50A, 4P, curva B
Eaton Moeller série xEffect - FAZ MCB. FAZ, 4 polos, característica de tropeço: B, corrente nominal em: 50 A
Disjuntor miniatura (MCB), FAZ, 4 polos, característica de disparo: B, corrente nominal In: 50 A, Painel de comutação para aplicações industriais e comerciais avançadas

Categorias:

  • Disjuntores, fusíveis > Interruptor magnetotérmico
  • EATON - MOELLER > Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 240,97 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Disjuntor miniatura (MCB), 50A, 4p, B-Char, AC
Disjuntor miniatura (MCB) FAZ, de 4 pólos, característica de Disparo: B, corrente Nominal De: 50, Aparelhagem industrial e avançadas aplicações comerciais

Programa de entrega

Função básica
Disjuntores
Número de pólos
4 pólos
Tropeçar característica
B
Aplicação
Aparelhagem industrial e avançadas aplicações comerciais
Corrente nominal [eun]
50 Um
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
15 kA
A gama de produtos
FAZ

Dados técnicos

Elétrica
Normas
IEC/EN 60947-2
IEC/EN 60898
Tensão operacional nominal [Ue] [Ue]
240/415 V AC
Tensão operacional nominal [Ue]
60 (por pólo) V DC
Tensão nominal de acordo com a UL [Un]
480Y/277 VCA
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
15 kA
Capacidade de ruptura de acordo com a UL
5 (UL1077) kA
Operacionais capacidade de comutação
7.5 kA
Característica
B, C, D, K, S, Z
Max. back-up fusível
125 A gL/gG
Seletividade De Classe
Três
tempo de vidaO Tempo De Vida [Operações]
> 10000
Direção de alimentação de entrada
conforme necessário
Mecânica
Padrão de frente dimensão
45 mm
Gabinete de altura
80 mm
Montagem de largura por pólo
17,5 mm
Montagem
IEC/EN 60715 top-hat ferroviário
Grau de Proteção
IP20, IP40 (quando montada)
Terminais superior e inferior
Duplo propósito terminais
Proteção do Terminal
Dedo e volta da mão-prova para BGV A2
Terminal de capacidades
1 x 25 mmDois
Terminal de capacidades
2 x 10 mmDois
Espessura do material de barramento
De 0,8 a 2 mm
Posição de montagem
Conforme necessário

Verificação de projeto como de acordo com a IEC/EN 61439

Corrente operacional nominal especificado para a dissipação de calor [eun]
50 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
18 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+75 °C
linear, por +1 °C, resulta em uma redução de 0,5% da capacidade de transporte de corrente

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / disjuntor Miniatura do sistema (MCB) / disjuntor Miniatura (MCB) (ecl@ss10.0.1-27-14-19-01 [AAB905014])
Lançamento característica
B
Número de pólos (total)
Quatro
Número de unidades de pólos
Quatro
Corrente nominal
50 Um
Tensão nominal
400 V
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 a 230 V
10 kA
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 em 400 V
10 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 230 V
15 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 400 V
15 kA
Tipo de tensão
AC
Frequência
50 - 60 Hz
Limitação de corrente de classe de
Três
Adequado para flush-instalação montada
Nenhum
Simultaneamente comutação N-neutro
Sim
Categoria de sobretensão
Três
Grau de poluição
Dois
Equipamentos adicionais possível
Sim
Largura em número de modular espaçamentos
Quatro
Construído-em profundidade
De 70,5 mm
Grau de proteção (IP)
IP20
A temperatura ambiente durante a operação
-25 a 75 °C
Conectável condutor de seção transversal multi-fios
1 - 25 mm2
Conectável condutor de secção transversal do sólido núcleo
1 - 25 mm2

Características

Curva característica
122U025
Deixe-através da energia que euDoist
De acordo com a norma IEC/EN 60898
Curva característica
122U026
Curva característica
122U024
Curva característica
122U023
122U051
Tropeçar característica a 30 °C:
B, C, D, IEC/EN 60898

Dimensões

1220DIM-57

ETIM for 279040 Disjuntores e fusíveis (EC000042)

Nome da característicaProfundidade incorporada (EF000218)
Valor da característica70.5 mm
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaB
Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica4
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica4
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica50 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica440 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica4 kV
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556)
Valor da característica10 kA
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555)
Valor da característica10 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557)
Valor da característica15 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558)
Valor da característica15 kA
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica50 Hz
Nome da característicaPotência dissipada (EF005387)
Valor da característica15 W
Nome da característicaClasse de limitação de energia (I²t) (EF002568)
Valor da característica3
Nome da característicaInstalação à face (EF007517)
Valor da característicaNão
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaSim
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica3
Nome da característicaGrau de poluição (EF002570)
Valor da característica2
Nome da característicaPossibilidade de equipamento adicional (EF008148)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica4
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-25 °C
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica1 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica1 mm²
Nome da característicaAntideflagrante (EF004663)
Valor da característicaNão
