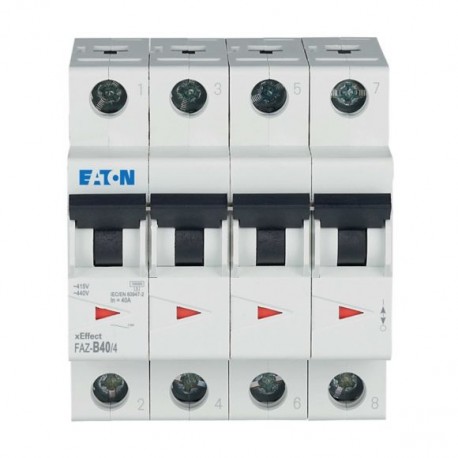

EATON - MOELLER FAZ-B40/4 279039 Y7-279039 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

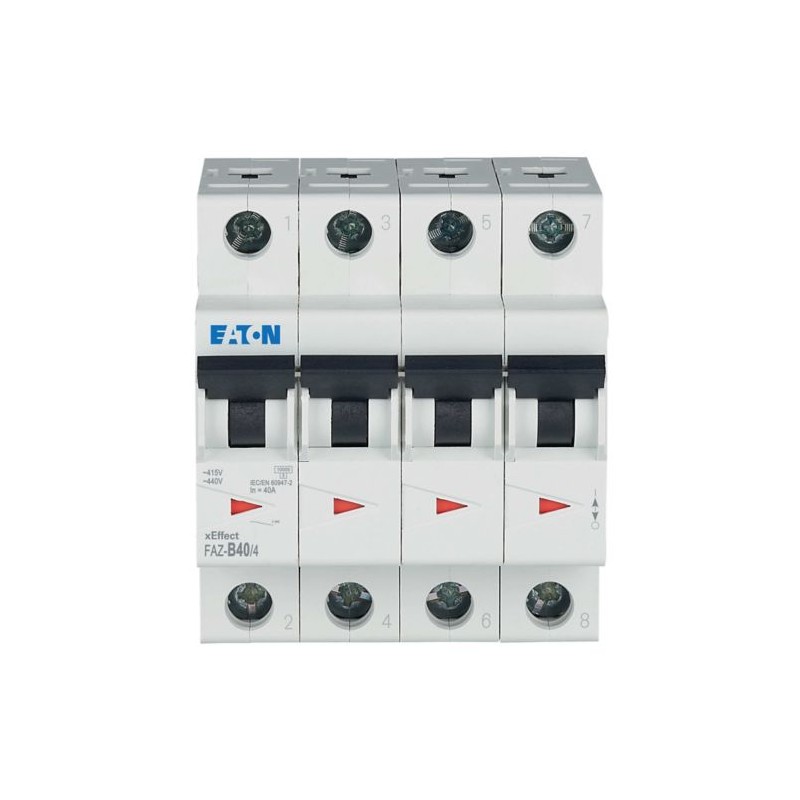

FAZ-B40/4 279039 Y7-279039 EATON ELECTRIC MCB FAZ

Referência: FAZ-B40/4

Código: 279039

Número de catálogo: Y7-279039

Fabricante: EATON - MOELLER

Descrição:

MCB FAZ
Disjuntor FAZ, 40A, 4P, curva B
Eaton Moeller series xEffect - FAZ MCB. FAZ, 4 pole, tripping characteristic: B, rated current In: 40 A
Disjuntor miniatura (MCB), FAZ, 4 polos, característica de disparo: B, corrente nominal em: 40 A, comutadores para aplicações industriais e comerciais avançadas

Categorias:

  • Disjuntores, fusíveis > Interruptor magnetotérmico
  • EATON - MOELLER > Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 169,22 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series xEffect - FAZ MCB
Catalog Number
279039
EAN
4015082790394
Product Length/Depth
80 mm
Product Height
75.5 mm
Product Width
72 mm
Product Weight
0.467 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947-2
IEC/EN 60898
EN45545-2
IEC 61373
Model Code
FAZ-B40/4

Programa de entrega

Application
Number of poles
Four-pole
Number of poles (total)
4
Number of poles (protected)
4
Tripping characteristic
B
Release characteristic
B
Amperage Rating
40 A
Type
  • FAZ
  • Miniature circuit breaker

Dados técnicos - elétricos

Voltage type
AC
Voltage rating
240 V AC / 415 V AC
Voltage rating at DC
60 V DC (per pole)
Voltage rating (IEC/EN 60898-1)
415 VAC
Voltage rating (UL)
480Y/277 V
Rated operational voltage (Ue) - max
400 V
Operational voltage (IEC/EN 60947-2) - max
440 VAC
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2) at max voltage rating
10 kA
Rated switching capacity (IEC/EN 60947-2)
15 kA
Rated switching capacity (IEC/EN 60898-1)
10 kA
Operational switching capacity
7.5 kA
Breaking capacity
5 kA (UL1077)
Rated service short-circuit breaking capacity (IEC/EN 60898-1)
7.5 kA
Rated service short-circuit breaking capacity (IEC/EN 60947-2)
7.5 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
10 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
15 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
15 kA
Admissible back-up fuse - max
125 A gL/gG
Selectivity class
3
Overvoltage category
III
Pollution degree
2
Lifespan, electrical
10000 operations
Direction of incoming supply
As required

Dados técnicos - mecânicos

Frame
45 mm
Enclosure width
80 mm
Width in number of modular spacings
4
Built-in depth
70.5 mm
Mounting width per pole
17.5 mm
Mounting width
17.5 mm
Mounting Method
Top-hat rail IEC/EN 60715
Mounting position
As required
Degree of protection
IP40 (when fitted)
IP20
Terminals (top and bottom)
Twin-purpose terminals
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²
Terminal capacity of screw terminals for main cable
10 mm² (2x)
Terminal capacity (control cable)
25 mm² (1x)
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274
Busbar material thickness
0.8 mm - 2 mm

Verificação do design de acordo com a norma IEC/EN 61439 - dados técnicos

Rated operational current for specified heat dissipation (In)
40 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
13.6 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Informações adicionais

Current limiting class
3
Features
Concurrently switching N-neutral
Additional equipment possible
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
FAZ
Miniature circuit breaker

ETIM for 279039 Disjuntores e fusíveis (EC000042)

Nome da característicaProfundidade incorporada (EF000218)
Valor da característica70.5 mm
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaB
Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica4
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica4
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica40 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica440 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica4 kV
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556)
Valor da característica10 kA
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555)
Valor da característica10 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557)
Valor da característica15 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558)
Valor da característica15 kA
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica50 Hz
Nome da característicaPotência dissipada (EF005387)
Valor da característica11.6 W
Nome da característicaClasse de limitação de energia (I²t) (EF002568)
Valor da característica3
Nome da característicaInstalação à face (EF007517)
Valor da característicaNão
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaSim
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica3
Nome da característicaGrau de poluição (EF002570)
Valor da característica2
Nome da característicaPossibilidade de equipamento adicional (EF008148)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica4
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-25 °C
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica1 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica1 mm²
Nome da característicaAntideflagrante (EF004663)
Valor da característicaNão
