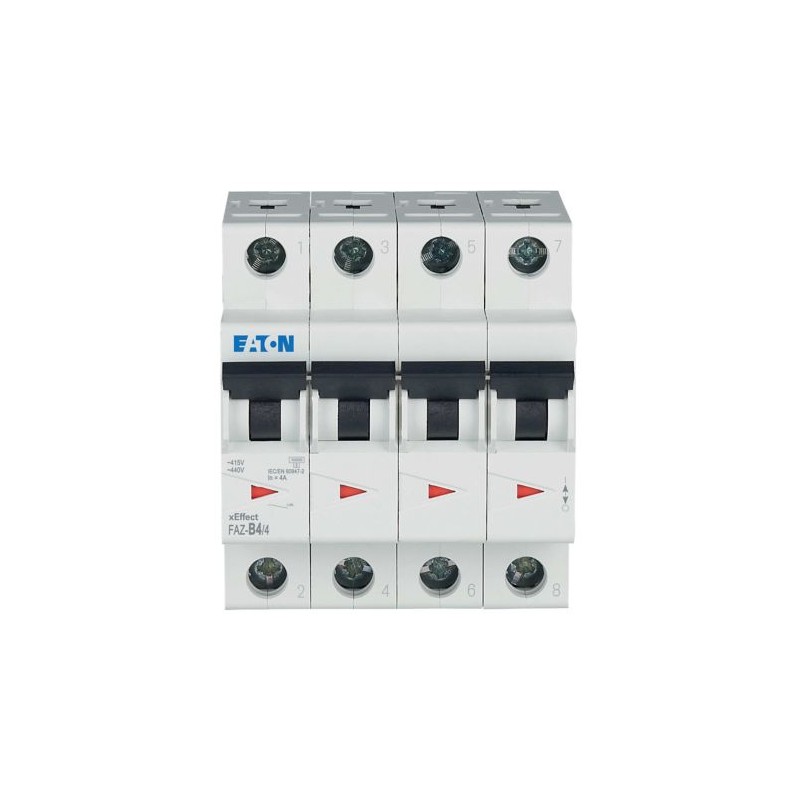

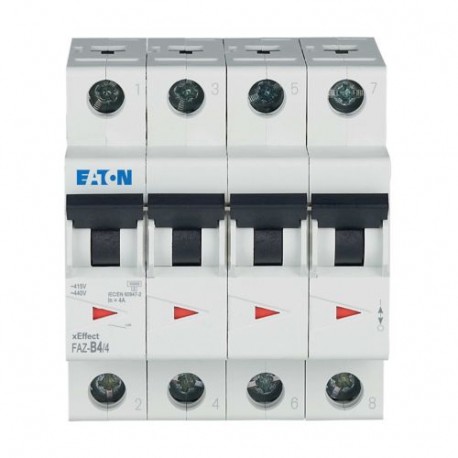

FAZ-B4/4 279027 Y7-279027 EATON ELECTRIC MCB FAZ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FAZ-B4/4 279027 Y7-279027 EATON ELECTRIC MCB FAZ

FAZ-B4/4

279027

Y7-279027

EATON-MOELLER

MCB FAZ

Disjuntor FAZ, 4A, 4P, curva B

Eaton Moeller series xEffect - FAZ MCB. FAZ, 4 pole, tripping characteristic: B, rated current In: 4 A

Disjuntor miniatura (MCB), FAZ, 4 polos, característica de disparo: B, corrente nominal em: 4 A, painel de distribuição para aplicações industriais e comerciais avançadas

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $278.35
Preço unitário: $278.35
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xEffect - FAZ MCB
Catalog Number
279027
EAN
4015082790271
Product Length/Depth
80 mm
Product Height
75.5 mm
Product Width
72 mm
Product Weight
0.451 kg
Compliances
RoHS conform
Certifications
EN45545-2
IEC 61373
Model Code
FAZ-B4/4

Programa de entrega

Application
Number of poles
Four-pole
Number of poles (total)
4
Number of poles (protected)
4
Tripping characteristic
B
Release characteristic
B
Amperage Rating
4 A
Type
  • FAZ
  • Miniature circuit breaker

Dados técnicos - elétricos

Voltage type
AC
Voltage rating (IEC/EN 60898-1)
415 VAC
Rated operational voltage (Ue) - max
400 V
Operational voltage (IEC/EN 60947-2) - max
440 VAC
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2) at max voltage rating
10 kA
Rated switching capacity (IEC/EN 60947-2)
15 kA
Rated switching capacity (IEC/EN 60898-1)
10 kA
Breaking capacity
10 kA (UL1077)
Rated service short-circuit breaking capacity (IEC/EN 60898-1)
7.5 kA
Rated service short-circuit breaking capacity (IEC/EN 60947-2)
7.5 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
10 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
15 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
15 kA
Overvoltage category
III
Pollution degree
2

Dados técnicos - mecânicos

Width in number of modular spacings
4
Built-in depth
70.5 mm
Degree of protection
IP20
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²

Verificação do design de acordo com a norma IEC/EN 61439 - dados técnicos

Rated operational current for specified heat dissipation (In)
4 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
5.6 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Informações adicionais

Current limiting class
3
Features
Additional equipment possible
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity

ETIM for 279027 Disjuntores e fusíveis (EC000042)
Característica Valor
Profundidade incorporada (EF000218) 70.5 mm
Curva de funcionamento (EF000889) B
Número de polos (total) (EF008618) 4
Número de polos protegidos (EF005548) 4
Corrente nominal especificada (EF000227) 4 A
Tensão especificada de funcionamento (EF000228) 400 V
Tensão nominal de isolamento Ui (EF001366) 440 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) 10 kA
Tipo de tensão (EF000187) AC
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) 10 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) 15 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) 15 kA
Frequência (intervalo) (EF000416) 50 Hz
Potência dissipada (EF005387) 4.8 W
Classe de limitação de energia (I²t) (EF002568) 3
Instalação à face (EF007517) Não
Comutação simultânea de neutro N (EF005997) Não
Categoria de sobretensão (EF002569) 3
Grau de poluição (EF002570) 2
Possibilidade de equipamento adicional (EF008148) Sim
Largura em número de módulos (EF002950) 4
Grau de proteção (IP) (EF005474) IP20
Temperatura ambiente durante a operação (EF007515) -25 °C
Secção da ligação de cabo flexível (EF007343) 1 mm²
Secção da ligação de cabo rígido (EF007337) 1 mm²
Antideflagrante (EF004663) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-B4/4 Y7-279027 279027 EN_243133.pdf 551 Kbytes FAZ-B4/4 Y7-279027 279027 EN_243133.pdf
