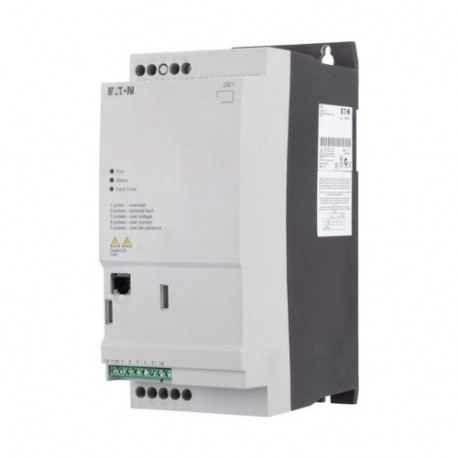

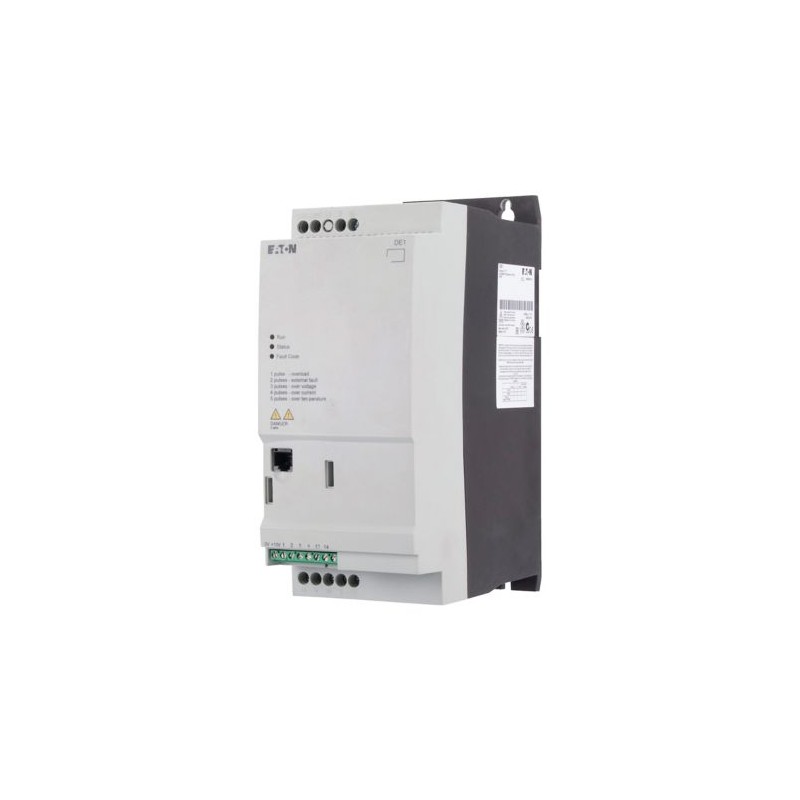

EATON - MOELLER DE1-34016NN-N20N 177372 Y7-177372 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DE1-34016NN-N20N 177372 Y7-177372 EATON ELECTRIC PowerXL Drive Série DE1

Referência: DE1-34016NN-N20N

Código: 177372

Número de catálogo: Y7-177372

Fabricante: EATON - MOELLER

Descrição:

PowerXL Drive - Série DE1
Velocidade variável de arranque Ent: 3 x 400 V Sal: 3 x 400 V 16A
Eaton DE1 Variable speed starter, Rated operational voltage 400 V AC, 3-phase, Ie 16 A, 7.5 kW, 10 HP
Partidas de velocidade variável, referência de grupo de peças (por exemplo, DIL): DE1, Tensão nominal de operação: UE = 400 V CA, 3fase, 480 V CA, 3fase, Tensão de saída com Ve: U2 = 400 V CA, 3fásico, 480 V CA, 3fásico, Tensão de rede (50/60Hz): LSN = 380 (-10%) - 480 (+10%) V, Corrente nominal de operação Com 150% de sobrecarga: Ie = 16 A, Nota: Corrente nominal de operação a uma frequência de operação de 16 kHz e uma temperatura do ar ambiente de +50 °C, Nota: Ciclo de sobrecarga de 60 s a cada 600 s, Potência nominal do motor atribuída Nota: para motores assíncronos trifásicos de 4 pólos, com ventilação interna e externa normal com 1500 rpm-1 a 50 Hz ou 1800 min-1 a 60 Hz, Ciclo de sobrecarga de 60 s a cada 600 s, a 400 V, 50 Hz, potência nominal do motor 150 % Sobrecarga: p = 7,5 kW, 150 % sobrecarga: IM = 15,2 A, potência nominal do motor atribuída Nota: a 440 - 480 V, 60 Hz, potência nominal do motor 150 % sobrecarga: p = 10 HP, potência nominal do motor 150 % sobrecarga: IM = 14 A, Tipo de proteção: IP20/NEMA 0, Interface/fieldbus (integrado): OP-Bus (RS485)/Modbus RTU, Tamanho da estrutura: FS2, Normas: Especificação para requisitos gerais: IEC/EN 61800-2, Requisitos EMC: IEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1

Categorias:

  • Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
  • EATON - MOELLER > Conversores de Frequência Power XL

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 537,70 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton DE1 Variable speed starter
Catalog Number
177372
EAN
4015081718320
Product Length/Depth
169 mm
Product Height
230 mm
Product Width
90 mm
Product Weight
1.6 kg
Certifications
Certified by UL for use in Canada
IEC/EN61800-5
CUL
UL
Specification for general requirements: IEC/EN 61800-2
Safety requirements: IEC/EN 61800-5-1
UL report applies to both US and Canada
IEC/EN61800-3
RoHS, ISO 9001
CE
UL File No.: E172143
UL Category Control No.: NMMS, NMMS7
IEC/EN 61800-3
UL 508C
RCM
CSA-C22.2 No. 14
Catalog Notes
Overload cycle for 60 s every 600 s
Model Code
DE1-34016NN-N20N

Especificações do produto

Amperage Rating
16A output
Horsepower
10 hp
Phase
Three-phase main, three-phase motor
Special features
Basic device
Type
PowerXL
Features
Parameterization: drivesConnect
Parameterization: drivesConnect mobile (App)
Parameterization: Fieldbus
Parameterization: Keypad
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
PC connection
Climatic proofing
< 95 average relative humidity (RH), no condensation, no corrosion
Connection to SmartWire-DT
Yes
In conjunction with DX-NET-SWD3 SmartWire DT module
Operating mode
U/f control
Speed control with slip compensation
Rated impulse withstand voltage (Uimp)
2000 V
Frame size
FS2
Altitude
Above 1000 m with 1 % derating per 100 m
Max. 2000 m
Application in domestic and commercial area permitted
Yes
Mains switch-on frequency
Maximum of one time every 30 seconds
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-10 °C
Mains voltage - max
480 V
Output voltage - max
500 V
Relative symmetric net frequency tolerance
10 %
Relative symmetric net voltage tolerance
10 %
Series
Economy
Ambient operating temperature at 150% overload - max
50 °C
Ambient operating temperature at 150% overload - min
-10 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-40 °C
Apparent power at 400 V
11.09 kVA
Apparent power at 480 V
13.3 kVA
Assigned motor current IM at 110/120 V, 60 Hz, 150% overload
14 A
Assigned motor current IM at 115 V, 50 Hz, 150% overload
15.2 A
Application in industrial area permitted
Yes
Ambient operating temperature details
Heat dissipation details
Operation (with 150 % overload)
Product category
Variable speed starter
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Resolution
0.025 Hz (Frequency resolution, setpoint value)
Static heat dissipation, non-current-dependent Pvs
0 W
Voltage rating - max
480 V
Mounting position
Vertical
Overvoltage category
III
Communication interface
Modbus RTU, built in
OP-Bus (RS485), built in
Converter type
U converter
Degree of protection
IP20
NEMA Other
Assigned motor power at 115/120 V, 60 Hz, 1-phase
10 HP
Assigned motor power at 230/240 V, 60 Hz, 1-phase
10 HP
Assigned motor power at 460/480 V, 60 Hz
10 HP
Assigned motor power at 460/480 V, 60 Hz, 3-phase
10 HP
Equipment heat dissipation, current-dependent Pvid
240 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Input current ILN at 150% overload
16.5 A
Mains current distortion
120 %
Assigned motor current IM at 220 - 240 V, 60 Hz, 150% overload
14 A
Assigned motor current IM at 230 V, 50 Hz, 150% overload
15.2 A
Protocol
Other bus systems
EtherNet/IP
MODBUS
Overload current IL at 150% overload
24 A
Rated frequency - max
66 Hz
Rated frequency - min
45 Hz
Rated operational current for specified heat dissipation (In)
16 A
Rated operational power at 380/400 V, 50 Hz, 3-phase
7.5 kW
Assigned motor current IM at 400 V, 50 Hz, 150% overload
15.2 A
Assigned motor current IM at 440 - 480 V, 60 Hz, 150% overload
14 A
Braking current
≤ 0.6 A (max. 6 A for 120 ms), Actuator for external motor brake
Electromagnetic compatibility
1st and 2nd environments (according to EN 61800-3)
Braking torque
Adjustable to 100 %, DC - Main circuit
Max. 30 % MN, Standard - Main circuit
Cable length
C3 ≤ 25 m, Radio interference level, maximum motor cable length
C2 ≤ 10 m, Radio interference level, maximum motor cable length
Output voltage (U2)
400 V AC, 3-phase
480 V AC, 3-phase
Delay time
< 10 ms, On-delay
< 10 ms, Off-delay
Number of inputs (analog)
1 (parameterizable, 0 - 10 V DC, 0/4 - 20 mA)
Number of inputs (digital)
4 (parameterizable, 10 - 30 V DC)
Radio interference class
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
Optional external radio interference suppression filter for longer motor cable lengths and for use in different EMC environments
Number of outputs (digital)
0
Starting current - max
200 %, IH, max. starting current (High Overload), For 1.875 seconds every 600 seconds, Power section
Number of phases (input)
3
Number of relay outputs
1 (parameterizable, N/O, 6 A (250 V, AC-1) / 5 A (30 V, DC-1))
Number of phases (output)
3
Power consumption
240W
Rated control supply voltage
10 V DC (Us, max. 0.2 mA)
Supply frequency
50/60 Hz
Leakage current at ground IPE - max
< 3.5 mA (AC-operated)
< 10 mA (DC-operated)
Mains voltage - min
380 V
Nominal output current I2N
16 A
Number of HW-interfaces (industrial ethernet)
0
Number of HW-interfaces (other)
0
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (RS-232)
0
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
1
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
0
Number of interfaces (PROFINET)
0
Number of outputs (analog)
0
Output at linear load at rated output voltage - max
7.5 kW
Output at quadratic load at rated output voltage - max
7.5 kW
Output frequency - max
300 Hz
Output frequency - min
0 Hz
Short-circuit protection (external output circuits)
Type 1 coordination via the power bus' feeder unit, Main circuit
Shock resistance
15 g, Mechanical, According to IEC/EN 60068-2-27, 11 ms
Suitable for
Branch circuits, (UL/CSA)
Switching frequency
16 kHz, 4 - 32 kHz adjustable (audible), fPWM, Power section, Main circuit
Rated operational current (Ie)
16 A at 150% overload (at an operating frequency of 16 kHz and an ambient air temperature of +50 °C)
Rated operational voltage
400 V AC, 3-phase
480 V AC, 3-phase
Short-circuit protection rating
25 A, UL (Class CC or J), Safety device (fuse or miniature circuit-breaker), Power Wiring
Vibration
Resistance: According to EN 61800-5-1
Heat dissipation at current/speed
116 W at 50% current and 0% speed
121 W at 50% current and 50% speed
126 W at 50% current and 90% speed
180 W at 100% current and 0% speed
198 W at 100% current and 50% speed
216 W at 100% current and 90% speed
78 W at 25% current and 0% speed
86 W at 25% current and 50% speed

ETIM for 177372 Componentes industriais para Baixa Tensão (EC001857)

Nome da característicaTensão de rede (intervalo) (EF006780)
Valor da característica380 V
Nome da característicaFrequência da rede (standard) (EF006783)
Valor da característica50/60 Hz
Nome da característicaNúmero de fases de entrada (EF007117)
Valor da característica3
Nome da característicaNúmero de fases de lançamento (EF006998)
Valor da característica3
Nome da característicaFrequência de saída max. (EF007350)
Valor da característica300 Hz
Nome da característicaMáx. voltagem de saída (EF009560)
Valor da característica500 V
Nome da característicaCorrente nominal de saída I2N (EF009561)
Valor da característica16 A
Nome da característicaMáx. saída com carga quadrática na tensão de saída nominal (EF007366)
Valor da característica7.5 kW
Nome da característicaMáx. saída com carga linear à tensão de saída nominal (EF007364)
Valor da característica7.5 kW
Nome da característicaConsumo (potência em VA) (EF000346)
Valor da característica240 W
Nome da característicaTolerância de frequência relativa da rede simétrica (EF007454)
Valor da característica10 %
Nome da característicaTolerância de tensão relativa da rede simétrica (EF007453)
Valor da característica10 %
Nome da característicaNúmero de saídas analógicas (EF001995)
Valor da característica0
Nome da característicaNúmero de entradas analógicas (EF001994)
Valor da característica1
Nome da característicaNúmero de saídas digitais (EF001993)
Valor da característica0
Nome da característicaNúmero de entradas digitais (EF001992)
Valor da característica4
Nome da característicaCom unidade de controlo (EF001538)
Valor da característicaNão
Nome da característicaAplicação em área industrial permitida (EF007294)
Valor da característicaSim
Nome da característicaAplicação na área doméstica e comercial permitida (EF007295)
Valor da característicaSim
Nome da característicaSuporta o protocolo TCP/IP (EF003050)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIBUS (EF003052)
Valor da característicaNão
Nome da característicaSuporta o protocolo CAN (EF003053)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS (EF003054)
Valor da característicaNão
Nome da característicaSuporta o protocolo ASI (EF003051)
Valor da característicaNão
Nome da característicaSuporta o protocolo KNX (EF003055)
Valor da característicaNão
Nome da característicaSuporta o protocolo MODBUS (EF003057)
Valor da característicaSim
Nome da característicaSuporta o protocolo Data-Highway (EF003058)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet (EF003059)
Valor da característicaNão
Nome da característicaSuporta o protocolo SUCONET (EF003060)
Valor da característicaNão
Nome da característicaSuporta protocolo LON (EF003017)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET IO (EF007525)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET CBA (EF007524)
Valor da característicaNão
Nome da característicaSuporta o protocolo SERCOS (EF006657)
Valor da característicaNão
Nome da característicaSuporta o protocolo o Foundation Fieldbus (EF007522)
Valor da característicaNão
Nome da característicaSuporta o protocolo Ethernet/IP (EF007521)
Valor da característicaSim
Nome da característicaProtocolo de suporte à segurança da interface AS no trabalho (EF007519)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet Safety (EF007520)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS-Safety (EF006662)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIsafe (EF007526)
Valor da característicaNão
Nome da característicaSuporta o protocolo SafetyBUS p (EF007527)
Valor da característicaNão
Nome da característicaSuporta o protocolo BACnet (EF011944)
Valor da característicaNão
Nome da característicaSuporta o protocolo outros sistemas de barramento (EF003062)
Valor da característicaSim
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica1
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica0
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaCom conexão ao PC (EF006107)
Valor da característicaSim
Nome da característicaResistência à rutura integrada (EF007293)
Valor da característicaNão
Nome da característicaPossível operação em 4 quadrantes (EF006803)
Valor da característicaNão
Nome da característicaTipo de conversor (EF006978)
Valor da característicaConversor U
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaAltura (EF000040)
Valor da característica230 mm
Nome da característicaLargura (EF000008)
Valor da característica90 mm
Nome da característicaProfundidade (EF000049)
Valor da característica169 mm

DATASHEET - PDF

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
