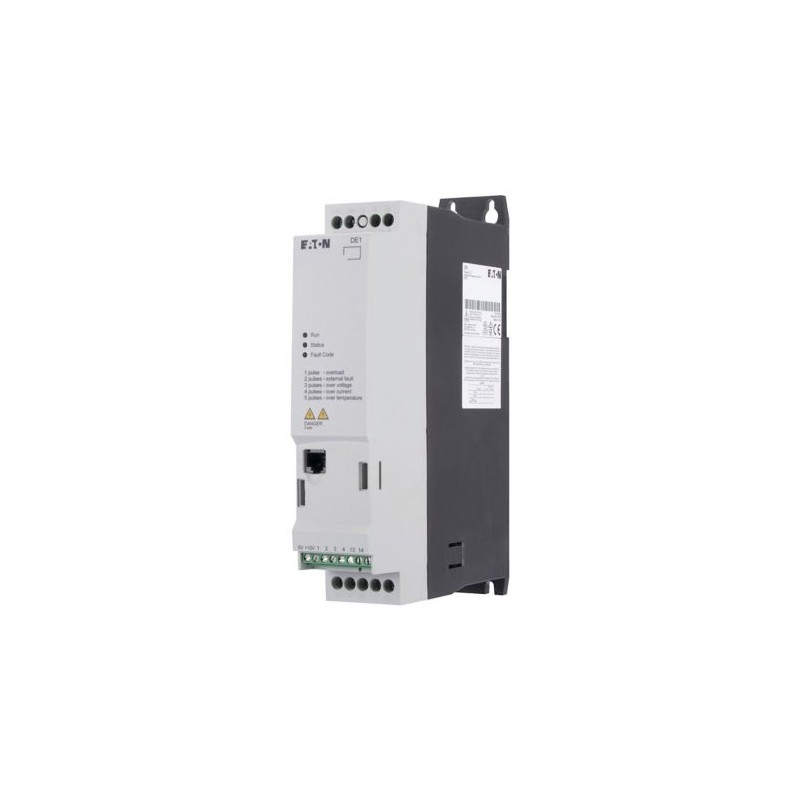

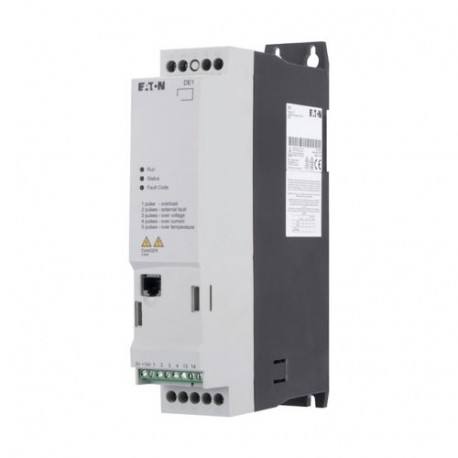

Normas
Especificação de requisitos gerais: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Certificações
CE, UL, cUL, RCM
Qualidade de produção
RoHS, ISO 9001
Climáticas de verificação [ρw]
< 95%, a média de umidade relativa (RH), sem condensação, não-corrosivo %
Temperatura ambienteTemperatura de funcionamento min.
-10 °C
Temperatura ambienteTemperatura de funcionamento max.
+60 °C
Temperatura ambiente
operação (com 150 % de sobrecarga); máx. +60 °C até f fPWM= 16 kHz sem redução
Temperatura ambienteArmazenamento [ϑ]
-40 - +70 °C
O nível de interferência de rádioA interferência de rádio de classe (EMC)
C1 (para emissões conduzidas apenas), C2, C3, dependendo do comprimento do cabo do motor, a carga conectada, e condições ambientais. Externo de filtros de supressão de interferências de rádio (opcional) pode ser necessário.
O nível de interferência de rádioAmbiente (EMC)
1º e 2º ambientes conforme EN 61800-3
O nível de interferência de rádiomáximo comprimento do cabo do motor [I]
C1 ≤ 5 m
C2 ≤ 10 m
C3 ≤ 25 m m
Mecânica, resistência ao choque
15 (11 m/s, EN 60068-2-27) g
Altitude
0 - 1000 m acima do nível do mar
Acima de 1000 m: 1% de redução para cada 100 m
max. 2000 m m
Grau de Proteção
IP20/NEMA 0
Proteção contra contato direto
BGV A3 (VBG4, dedo - e a volta da mão-de prova)
AlimentaçãoTensão operacional nominal [Ue]
230 V AC, 1-fase
240 VCA, monofásica
AlimentaçãoTensão da rede (50/60Hz) [ULN]
200 (-10%) - 240 (+10%) V
AlimentaçãoCorrente de entrada (150% de sobrecarga) [euLN]
3,6
AlimentaçãoFrequência de alimentação [fLN]
50/60 Hz
AlimentaçãoFaixa de freqüência [fLN]
45-66 (± 0%) Hz
AlimentaçãoChave de alimentação-em freqüência
No máximo uma vez a cada 30 segundos
Seção de alimentaçãoSobrecarga de corrente (150% de sobrecarga) [euL]
2.1 Um
Seção de alimentaçãomax. corrente de partida (Alta Sobrecarga) [euH]
200 %
Seção de alimentaçãoNota sobre max. corrente de partida
para 1.875 segundos a cada 600 segundos
Seção de alimentaçãoTensão de saída com Ve[UDois]
230 V AC, 3-fase
240 V AC, 3-fase
Seção de alimentaçãoFrequência de saída [fDois]
0 - 50/60 (max. 300) Hz
Seção de alimentaçãoFrequência de comutação [fPWM]
Dezesseis
ajustável 4 - 32 (audível) kHz
Seção de alimentaçãoModo De Operação
U/f controle
Controle de velocidade com compensação de escorregamento
Seção de alimentaçãoResolução de frequência (valor nominal) [Δf]
0.025 Hz
Seção de alimentaçãoCorrente operacional nominalA sobrecarga de 150% [eue]
1.4 A
Seção de alimentaçãoNota
Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C
Seção de alimentaçãoMáxima corrente de fuga à terra (PE), sem motor [euPE]
< 3.5 AC, < 10 mA DC
Seção de alimentaçãoEquipado com
Filtro de supressão de interferências de rádio
Seção de alimentaçãoTamanho de quadro
FS1
Motor do alimentadorNota
normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Motor do alimentadorNota
Ciclo de sobrecarga para 60 s a cada 600 s
Motor do alimentadorNota
em 230 V, 50 Hz
Motor do alimentadorSobrecarga De 150% [P]
0,25 kW
Motor do alimentadorNota
220 - 240 V, 60 Hz
Motor do alimentadorSobrecarga De 150% [P]
De 0,33 HP
Motor do alimentadorPotência aparentePotência aparente nominal de operação de 230 V [S]
0.56 kVA
Motor do alimentadorPotência aparentePotência aparente nominal de operação 240 V [S]
0.58 kVA
Motor do alimentadorFunção de frenagemPadrão torque de frenagem
max. 30 % MN
Motor do alimentadorFunção de frenagemO torque de frenagem CC
ajustável para 100 %
Tensão de referência [Us]
10 V DC (máx. 0,2 mA) V
Entradas analógicas
1, parametrizáveis, 0 - 10 V DC, 0/4 - 20 mA
Entradas digitais
4, parametrizáveis, 10 - 30 V DC
Saídas de relé
1, N/O contact, 6 (250 V AC-1) / 5 (30 V, CC-1)
Interface/bus de campo (built-in)
OP-Bus RS485/Modbus RTU
Atribuído comutação e proteção de elementos
Fiação De AlimentaçãoDispositivo de segurança (fusível ou disjuntor)IEC (Tipo B, gG), 150 %
FAZ-B10/1N
Fiação De AlimentaçãoDispositivo de segurança (fusível ou disjuntor)UL (Classe de CC ou J)
10 Um
Fiação De AlimentaçãoAlimentação do contatorSobrecarga de 150% (CT/IH, a 50 °C)
DILEM-... + P1DILEM
Fiação De AlimentaçãoAlimentação do contatorSobrecarga de 110% (VT/IL, a 40 °C)
DILM7-... + DILM12-XP1
Fiação De AlimentaçãoPrincipal estrangulamentoSobrecarga de 150% (CT/IH, a 50 °C)
DX-LN1-006
Motor do alimentadoro motor engasgarSobrecarga de 150% (CT/IH, a 50 °C)
DX-LM3-005
