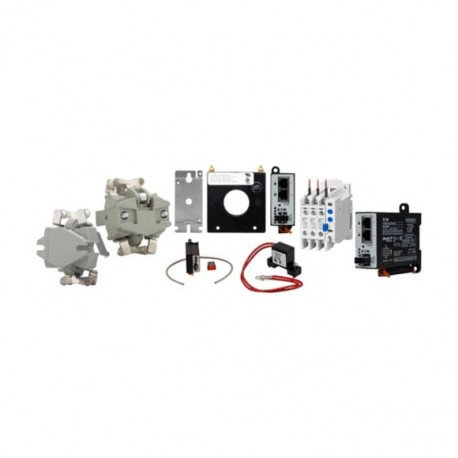

EATON - MOELLER CU-BAR-720/T 107167 Y7-107167 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CU-BAR-720/T 107167 Y7-107167 EATON ELECTRIC Eaton XVTL

Referência: CU-BAR-720/T

Código: 107167

Número de catálogo: Y7-107167

Fabricante: EATON - MOELLER

Descrição:

Eaton XVTL
Calha em T,, 720 mm², estanhada 2,40 m
Barramento de perfil, T,, 720 mm², estanhado 2,40 m
Barramento rígido duplo T, SASY60i & SASY185i, superfície estanhada, seção do barramento = 720mm², fornecido em comprimentos = 2400mm, ou seja, = 1600A, para suporte de barramento BBS-3/Diretrizes de engenharia, BBS-1/PR

Categorias:

  • Aparelhos elétricos de baixa tensão > Barra colectora
  • EATON - MOELLER > Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 739,80 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Perfil de barramento, T, cu, 720mm2, estanho 2,40 m
Rígida barramento duplo T, SASY60i e SASY185i, superfície tin-revestido, barramento de cross-section=720mm2, fornecido em comprimentos=2400mm, Ie=1600A, para barramento de apoio BBS -3/Diretrizes do projeto de Engenharia, BBS-1/PR

Programa de entrega

A gama de produtos
60 mm sistema de
185 mm sistema de
Subintervalo
Perfil de barramentos
E-CU T duplo perfil de barramentos
Material
Cobre, estanhado
Seção transversal
720 mmDois
Comprimento
2400 mm
Corrente operacional nominal [eue]
1600
Cu fator de
15,40 kg
Para uso com
BBS-3/PR, BBS-1/PR, BBS-3/FL-185
Notas

Corrente de carga→[TB_CUBAR_PRO__Atual load_P]

Dados técnicos

Geral
Normas
PT 13061, UL 508
Intervalo entre o barramento centros de
Sessenta
185 mm
Contactos
Intervalo entre o barramento centros de
Sessenta
185 mm
Nominal ininterrupta de corrente
Com desvios de temperatura, DIN 43671 estipula que um fator de correção k2 deve ser levado em conta
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 500 mmDois[Euu]
950 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 720 mmDois[Euu]
1200
Dados elétricos
Corrente operacional nominal [eue]
1600
As características do Material
Material
Cobre, estanhado
Notas

Para nominal ininterrupta de corrente ludo contato aplica-se o seguinte: de acordo com a norma DIN 43671 fator de correção k2 deve ser levado em conta no caso de temperaturas diferentes.

Aprovações

Padrões De Produto
UL508A; CSA-C22.2 Nº 14; IEC 60439-1; marcação CE
UL Arquivo Nº.
E300273
UL Controlo de Categoria Nenhuma.
NMTR, NMTR7
CSA Arquivo.
Duzentos e trinta e seis mil duzentos e dezessete
CSA Classe Nenhuma.
3211-37
América Do Norte Certificação
UL, CSA
Condições de Aceitação
Consulte a aprovação do relatório
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Alimentador de circuitos
Limitação De Corrente Do Disjuntor
Consulte a aprovação do relatório
Max. Tensão Nominal
600 V CA
Grau de Proteção
Alimentador de circuitos

Características

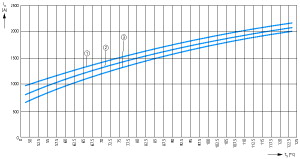

Curva característica
4300DIA-6
Temperatura ambiente:
① 30°C
② 35°C
③ 40°C
Euu= Nominal ininterrupta de corrente
Ts= barramento de temperatura

Dimensões

4300DIM-242

ETIM for 107167 Componentes industriais para Baixa Tensão (EC001522)

Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica1600 A
Nome da característicaModelo (EF000010)
Valor da característicaPerfil
Nome da característicaComprimento (EF001438)
Valor da característica2400 mm
Nome da característicaLargura (EF000008)
Valor da característica30 mm
Nome da característicaAltura (EF000040)
Valor da característica40 mm
Nome da característicaFlexível (EF000083)
Valor da característicaNão
Nome da característicaTipo de acabamento (EF000139)
Valor da característicaEstanhado
