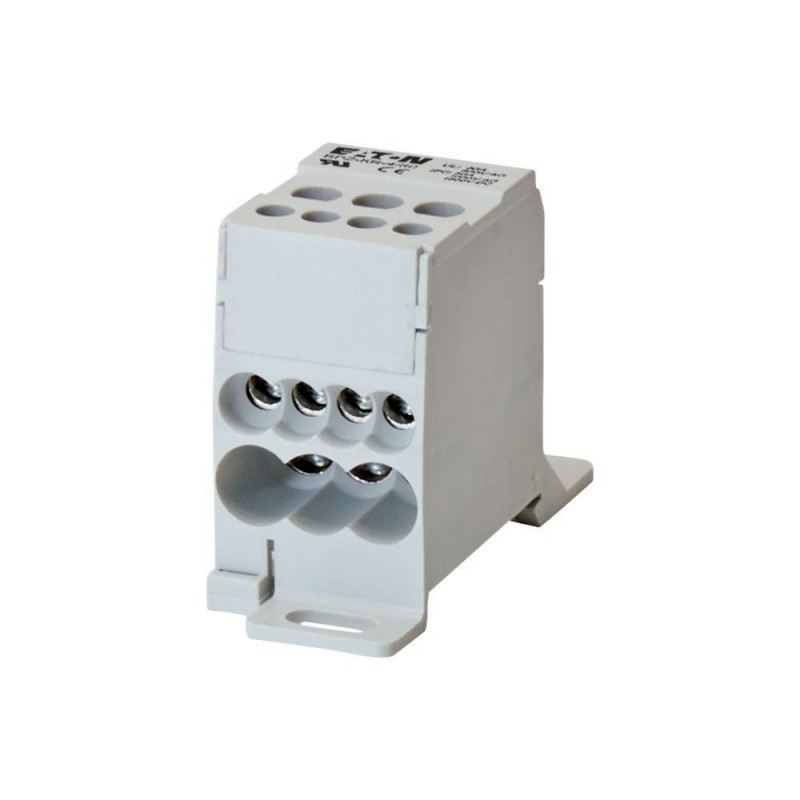

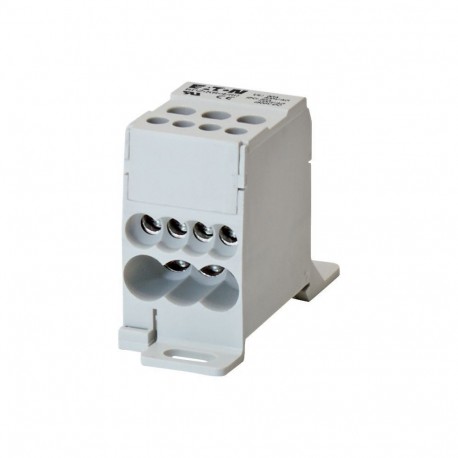

BPZ-KB-6/80-ALU 102702 Y7-102702 EATON ELECTRIC Eaton XVTL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPZ-KB-6/80-ALU 102702 Y7-102702 EATON ELECTRIC Eaton XVTL

BPZ-KB-6/80-ALU

102702

Y7-102702

EATON-MOELLER

Eaton XVTL

Bloco distribuidor 1P, 80A, 6 terminais de saída, ALU

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 80 A, 6 output terminals, ALU

Bloco de terminais de 1 pólo, BPZ-KB-...-ALU, construção em alumínio, classificação de corrente operacional de 80A, montagem em trilho DIN ou placa de montagem, listado na UL, torna a fiação menos demorada, aproximadamente 80% menos espaço necessário. Design do módulo, sistemas de 1 a 4 pólos podem ser montados usando vários blocos. Grau de proteção IP20, tensão máxima de operação 1000 V AC, 1500 VDC. Equipamento fornecido: 1 x bloco de terminais de 1 polo

Mais detalhes


Sistemas de distribuição de energia / switches > Terminais de painel de distribuição

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $15.95
Preço unitário: $15.95
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102702
EAN
4015081025626
Product Length/Depth
46.8 mm
Product Height
65.5 mm
Product Width
27 mm
Product Weight
0.072 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-6/80-ALU

Especificações do produto

Special features
Functions
Additional equipment
Torque rating
1.5 Nm - 3 Nm / 13.2 lbf - 26.5 lbf (incoming). 0.8 Nm - 3 Nm / 7 lbf - 26.5 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
16 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
16 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
80 A
Rated short-time withstand current (Icw)
1.9 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Brass
Nickel plated
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Material
Aluminum
Mounting method
Flush mounting
Floor standing distribution board
Surface mounting
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
7
Number of clamping units per pole
7
Rated peak withstand current
2.7 kA
Voltage rating at AC Cu (IEC) - max
1000 VAC
Rated operation current (Ie) Cu (IEC)
63 A
Terminal capacity (single/multi-wire)
2.5 mm² - 6 mm² (outgoing, fine wire (with sleeve))
14 - 10 AWG (outgoing)
2.5 mm² - 16 mm² (outgoing)
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
14 - 10 AWG (outgoing, fine wire (with sleeve))
14 - 4 AWG (incoming)
14 - 6 AWG (outgoing)
2.5 mm² - 16 mm² (incoming)
2.5 mm² - 6 mm² (outgoing)
14 - 6 AWG (outgoing, fine wire (with sleeve))
14 - 4 AWG (incoming, fine wire (with sleeve))
2.5 mm² - 16 mm² (incoming, fine wire (with sleeve))

ETIM for 102702 Sistemas de distribuição de energia (EC001894)
Característica Valor
Altura (EF000040) 65.5 mm
Largura (EF000008) 27 mm
Profundidade (EF000049) 46.8 mm
Máx. corrente estipulada (EF007926) 80 A
Número de polos (EF001391) 1
Secção flexível do condutor com extremidade do cabo (EF003460) 2.5 mm²
Secção de condutor rígido (unifilar/multifilar) (EF003462) 2.5 mm²
Número de pontos de fixação por polo (EF002519) 7
Com barramento PE (EF007967) Não
Com calha N (EF007963) Não
