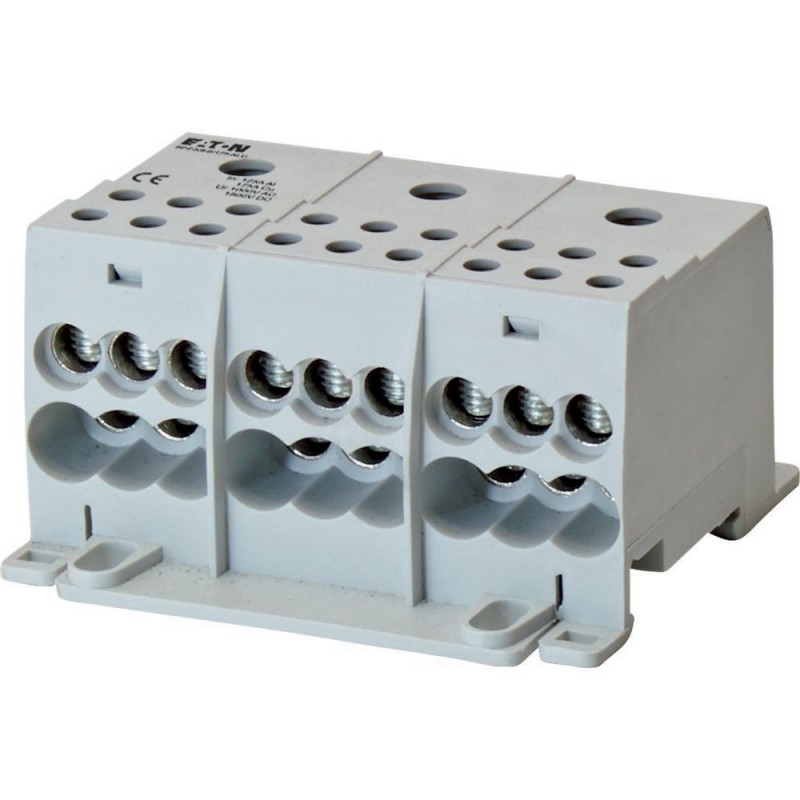

BPZ-KB-6/175-ALU 102708 Y7-102708 EATON ELECTRIC Eaton XVTL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPZ-KB-6/175-ALU 102708 Y7-102708 EATON ELECTRIC Eaton XVTL

BPZ-KB-6/175-ALU

102708

Y7-102708

EATON-MOELLER

Eaton XVTL

Bloco distribuidor 3P, 175A, 1 entrada, 6 terminais de saída, ALU

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 3 poles, 175A, 1 input-, 6 output terminals, ALU

Bloco de terminais de 3 polos, BPZ-KB-6/175-ALU, construção em alumínio, classificação de corrente operacional de 175A, montagem em trilho DIN ou placa de montagem, listado na UL, torna a fiação menos demorada, aproximadamente 80% menos espaço necessário. Design do módulo, sistemas de 1 a 4 pólos podem ser montados usando vários blocos. Grau de proteção IP20, tensão máxima de operação 1000 V AC, 1500 VDC. Equipamento fornecido: 1 x bloco de terminais de 3 polos

Mais detalhes


Sistemas de distribuição de energia / switches > Terminais de painel de distribuição

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $57.08
Preço unitário: $57.08
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102708
EAN
4015081025688
Product Length/Depth
43 mm
Product Height
71 mm
Product Width
80.1 mm
Product Weight
0.4 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-6/175-ALU

Especificações do produto

Special features
Functions
Additional equipment
Torque rating
6 Nm - 10 Nm / 53.1 lbf - 88.5 lbf (incoming). 3 Nm - 4 Nm / 26.5 lbf - 35.4 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
70 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
70 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
175 A
Rated short-time withstand current (Icw)
11 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Three-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Brass
Nickel plated
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Material
Aluminum
Mounting method
Floor standing distribution board
Flush mounting
Surface mounting
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
7
Number of clamping units per pole
7
Rated peak withstand current
30 kA
Voltage rating at AC Al (IEC) - max
1000 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at DC Al (IEC) - max
1500 VDC
Rated operation current (Ie) Al (IEC)
125 A
Rated operation current (Ie) Cu (IEC)
175 A
Terminal capacity (single/multi-wire)
2.5 mm² - 16 mm² (outgoing)
16 mm² - 50 mm² (incoming, fine wire (with sleeve))
6 - 1 AWG (incoming, fine wire (with sleeve))
8 - 2/0 AWG (incoming)
14 - 8 AWG (outgoing, fine wire (with sleeve))
14 - 6 AWG (outgoing)
16 mm² - 70 mm² (incoming)
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))

ETIM for 102708 Power distribution systems (EC001894)
Característica Valor
Height (EF000040) 71 mm
Width (EF000008) 80.1 mm
Depth (EF000049) 43 mm
Max. rated current (EF007926) 175 A
Number of poles (EF001391) 3
Conductor cross section flexible (fine-strand) with cable end sleeve (EF003460) 2.5 mm²
Conductor cross section solid (solid, stranded) (EF003462) 2.5 mm²
Number of clamp positions per pole (EF002519) 7
With PE-rail (EF007967) false
With N-rail (EF007963) false
