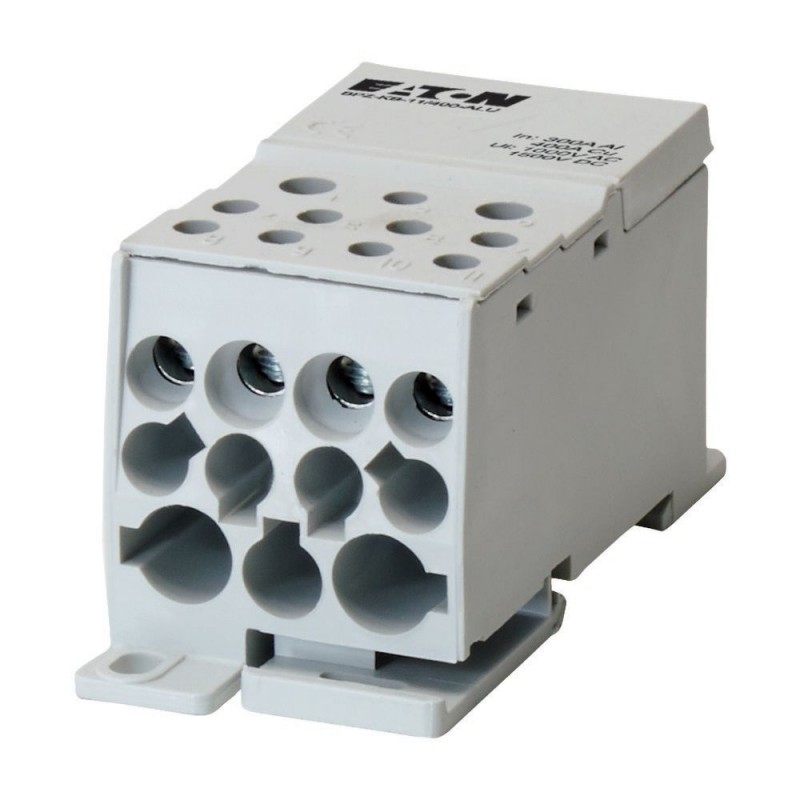

BPZ-KB-11/400-ALU 102706 Y7-102706 EATON ELECTRIC Eaton XVTL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPZ-KB-11/400-ALU 102706 Y7-102706 EATON ELECTRIC Eaton XVTL

BPZ-KB-11/400-ALU

102706

Y7-102706

EATON-MOELLER

Eaton XVTL

Bloco distribuidor 1P, 400A, 11 terminais de saída, ALU

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 400A, 11 output terminals, ALU

Bloco de terminais de 1 polo, BPZ-KB-...-ALU, construção em alumínio, classificação de corrente operacional de 400A, montagem em trilho DIN ou placa de montagem, listado na UL, torna a fiação menos demorada, cerca de 80% menos espaço necessário. Design do módulo, sistemas de 1 a 4 pólos podem ser montados usando vários blocos. Grau de proteção IP10, tensão máxima de operação 1000 V AC, 1500 VDC. Equipamento fornecido: 1 x bloco de terminais de 1 polo

Mais detalhes


Sistemas de distribuição de energia / switches > Terminais de painel de distribuição

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $77.71
Preço unitário: $77.71
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic LV systems Low voltage switchgear
Catalog Number
102706
EAN
4015081025664
Product Length/Depth
49 mm
Product Height
95.4 mm
Product Width
44.5 mm
Product Weight
0.5 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-11/400-ALU

Especificações do produto

Special features
Functions
Additional equipment
Torque rating
25 Nm / 221.2 lbf (incoming). 2 Nm - 7 Nm / 17 lbf - 62 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
185 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
185 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
400 A
Rated short-time withstand current (Icw)
21 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP10
Mounting position
Universal
Clamp material
Brass
Nickel plated
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Material
Aluminum
Mounting method
Floor standing distribution board
Surface mounting
Flush mounting
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
12
Number of clamping units per pole
12
Rated peak withstand current
51 kA
Voltage rating at AC Cu (IEC) - max
1000 VAC
Rated operation current (Ie) Cu (IEC)
300 A
Terminal capacity (single/multi-wire)
3/0 - 5/0 AWG (incoming, fine wire (with sleeve))
2.5 mm² -35 mm² (outgoing)
14 - 8 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
95 mm² - 150 mm² (incoming, fine wire (with sleeve))
95 mm² - 185 mm² (incoming)
14 - 6 AWG (outgoing)
14 - 8 AWG (outgoing)
3/0 - 350 MCM AWG (incoming)
2.5 mm² - 10 mm² (outgoing)
14 - 6 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
2.5 mm² - 25 mm² (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing)
14 - 2 AWG (outgoing)
14 - 4 AWG (outgoing, fine wire (with sleeve))

ETIM for 102706 Power distribution systems (EC001894)
Característica Valor
Height (EF000040) 95.4 mm
Width (EF000008) 44.5 mm
Depth (EF000049) 49 mm
Max. rated current (EF007926) 400 A
Number of poles (EF001391) 1
Conductor cross section flexible (fine-strand) with cable end sleeve (EF003460) 2.5 mm²
Conductor cross section solid (solid, stranded) (EF003462) 2.5 mm²
Number of clamp positions per pole (EF002519) 12
With PE-rail (EF007967) false
With N-rail (EF007963) false
