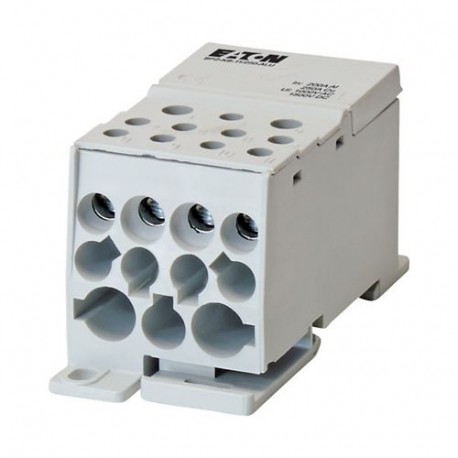

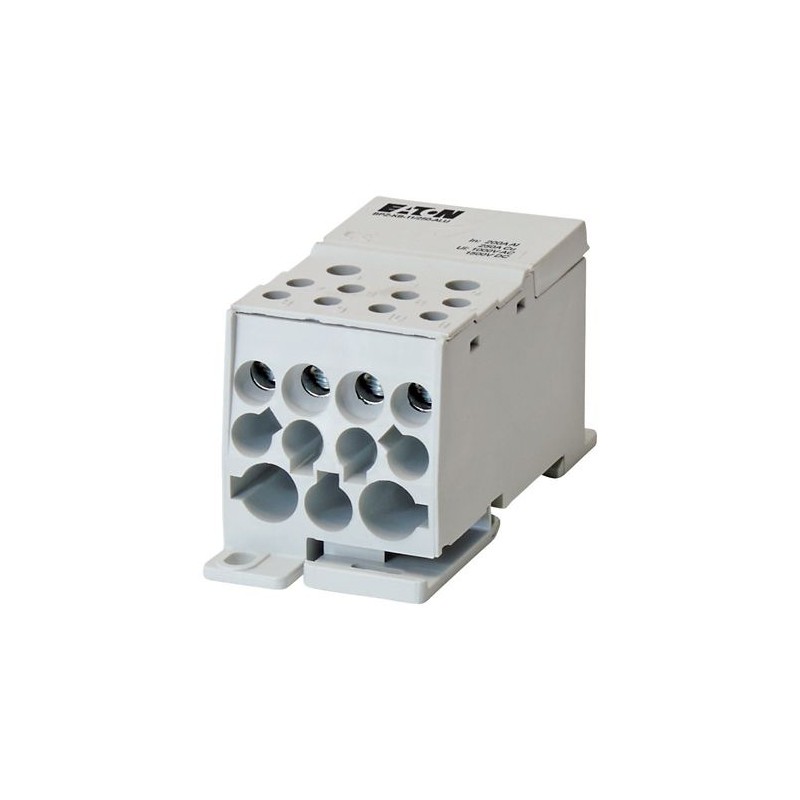

BPZ-KB-11/250-ALU 102705 Y7-102705 EATON ELECTRIC Eaton XVTL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPZ-KB-11/250-ALU 102705 Y7-102705 EATON ELECTRIC Eaton XVTL

BPZ-KB-11/250-ALU

102705

Y7-102705

EATON-MOELLER

Eaton XVTL

Bloco distribuidor 1P, 250A, 11 terminais de saída, ALU

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 250A, 11 output terminals, ALU

Bloco de terminais de 1 polo, BPZ-KB-...-ALU, construção em alumínio, classificação de corrente operacional de 250A, montagem em trilho DIN ou placa de montagem, listado na UL, torna a fiação menos demorada, aproximadamente 80% menos espaço necessário. Design do módulo, sistemas de 1 a 4 pólos podem ser montados usando vários blocos. Grau de proteção IP10, tensão máxima de operação 1000 V AC, 1500 VDC. Equipamento fornecido: 1 x bloco de terminais de 1 polo

Mais detalhes


Sistemas de distribuição de energia / switches > Terminais de painel de distribuição

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $57.04
Preço unitário: $57.04
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102705
EAN
4015081025657
Product Length/Depth
49 mm
Product Height
95.4 mm
Product Width
44.5 mm
Product Weight
0.455 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-11/250-ALU

Especificações do produto

Special features
Functions
Additional equipment
Torque rating
19 Nm - 21 Nm / 168.1 lbf - 185.8 lbf (incoming). 2 Nm - 7 Nm / 17.7 lbf - 62 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
95 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
120 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
250 A
Rated short-time withstand current (Icw)
21 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP10
Mounting position
Universal
Clamp material
Brass
Nickel plated
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Material
Aluminum
Mounting method
Floor standing distribution board
Surface mounting
Flush mounting
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
12
Number of clamping units per pole
12
Rated peak withstand current
51 kA
Voltage rating at AC Cu (IEC) - max
1000 VAC
Rated operation current (Ie) Cu (IEC)
200 A
Terminal capacity (single/multi-wire)
2.5 mm² -35 mm² (outgoing)
2.5 mm² - 16 mm² (outgoing)
14 - 6 AWG (outgoing)
14 - 8 AWG (outgoing, fine wire (with sleeve))
2 - 4/0 AWG (incoming)
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
2 - 3/0 AWG (incoming, fine wire (with sleeve))
14 - 6 AWG (outgoing, fine wire (with sleeve))
14 - 8 AWG (outgoing)
14 - 2 AWG (outgoing)
14 - 4 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
35 mm² - 95 mm² (incoming, fine wire (with sleeve))
35 mm² - 120 mm² (incoming)
2.5 mm² - 25 mm² (outgoing, fine wire (with sleeve))
2.5 mm² - 10 mm² (outgoing)

ETIM for 102705 Power distribution systems (EC001894)
Característica Valor
Height (EF000040) 95.4 mm
Width (EF000008) 44.5 mm
Depth (EF000049) 49 mm
Max. rated current (EF007926) 250 A
Number of poles (EF001391) 1
Conductor cross section flexible (fine-strand) with cable end sleeve (EF003460) 2.5 mm²
Conductor cross section solid (solid, stranded) (EF003462) 2.5 mm²
Number of clamp positions per pole (EF002519) 12
With PE-rail (EF007967) false
With N-rail (EF007963) false
