> EATON - MOELLER>Caixas e armários industriais >BPM-O-1200/12-P 116671 Y7-116671 ELECTRIC Surface-mount service distribution board with rotary lever, ..
Produto anterior Próximo produto

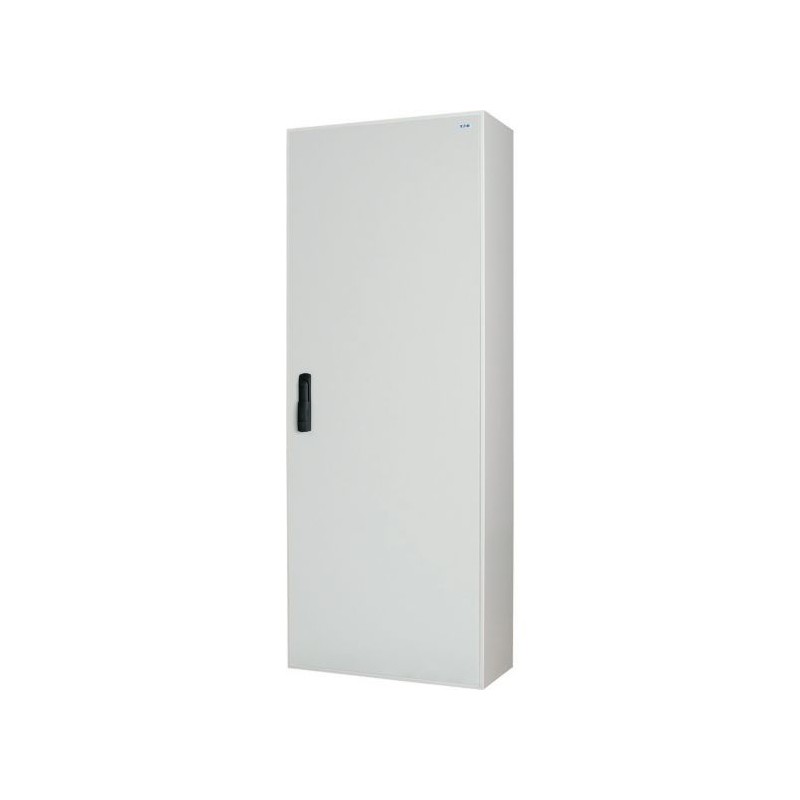

BPM-O-1200/12-P 116671 Y7-116671 EATON ELECTRIC Surface-mount service distribution board with rotary lever, .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPM-O-1200/12-P 116671 Y7-116671 EATON ELECTRIC Surface-mount service distribution board with rotary lever, ..

BPM-O-1200/12-P

116671

Y7-116671

EATON-MOELLER

Surface-mount service distribution board with rotary lever, IP54, HxWxB=1260x1200x270mm

Armário de superfície com puxador, IP55, AxLxP=1260x1200x270mm

Placa de distribuição de instalação de montagem em superfície com alavanca rotativa, IP55, AxLxP=1260x1200x270mm

Quadro de distribuição de serviço de superfície IP55 para locais úmidos, BPM-O-...-P, largura 1200 mm, altura externa 1260 mm, altura da placa frontal 1150 mm, profundidade 270 mm, caixa soldada com porta e alavanca giratória, tampas metálicas aterradas, estabilidade extraordinária graças à construção soldada, design bem estruturado e multicamadas para instalação de fácil acesso, a porta pode estar à direita ou à esquerda, grande área de fiação, entrada de cabo aberta na parte superior, preparada para inserção de prensa-cabo F3A, acessórios internos variáveis com ou sem estrutura de montagem removível, instalação interna com MSW ou torres de montagem possíveis, se estiver usando uma configuração de montagem MSW, 2 pares de torres de canto BPZ-CTS-S e 1 elemento de encaixe BPZ-SNAP-MSW-CTS serão adicionalmente necessários, se uma configuração de montagem de estrutura de base for usada, Além disso, serão necessários 2 suportes de placa frontal BPZ-FPS, cinza, RAL 7035

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $814.56
Preço unitário: $814.56
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Superfície de montagem instalação de quadro de distribuição com o rotary alavanca, IP55, Axlxp=1260x1200x270mm
IP55 montado na superfície do serviço de quadro de distribuição para locais úmidos, BPM-O-...-P, de largura 1200 mm, altura fora 1260 mm, frente a altura da placa de 1150 mm, profundidade de 270 mm, soldada armário com porta e rotary alavanca, sistema de aterramento, o metal cobre, estabilidade extraordinária como resultado de uma construção soldada, bem estruturada, com várias camadas de design para facilmente acessível a instalação, a porta pode ser do lado direito ou do lado esquerdo da porta, ampla área de fiação, aberto para a entrada dos cabos na parte superior, preparados para F3A glândula placa de inserir, variável de decoração de interiores, com ou sem amovíveis de montagem, a colocação no interior com RSU ou montagem de torres possível, se estiver usando uma RSU configuração de montagem, 2 pares de BPZ-CTS-S torres de canto e 1 BPZ-SNAP-MSW-CTS snap montagem de elemento, será necessário ainda, se utilizar uma estrutura de base de configuração de montagem, 2 BPZ-FPS placa frontal suporta será necessário ainda, cinza, RAL 7035

Programa de entrega

Tipo de montagem
Montagem em superfície
Material
Folha de aço
De intertravamento da porta
Rotary alavanca
Local de instalação
À prova de umidade
Grau de Proteção
IP55
Acabamento da superfície
Com revestimento do pó
Largura
1200 mm
Profundidade
270 mm
Altura
1260 mm
Cor
cinzento claro (RAL 7035)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
217 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
205 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
195 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
436 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
411 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
392 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica aos gabinetes sem levantar a aids.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP55
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
< 0.1 Ω; atende a norma de produto requisitos.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 440 V CA
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
4 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Montagem em superfície (gesso)
Número de linhas
Nove
Largura em número de modular espaçamentos
Cinquenta e sete
Tipo da capa
Porta
Modelo da capa
Fechado
Tampa transparente/porta
Nenhum
Material da carcaça
Aço
Altura
1260 mm
Largura
1200 mm
Profundidade
270 mm
Construído-em profundidade
0 mm
Profundidade interna
265 mm
Trilho DIN
Nenhum
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Sim
EMC-versão
Nenhum
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Grau de proteção (IP)
IP55
Com bloqueio
Nenhum
Tipo de fechamento
Outros

ETIM for 116671 Distribution boards (EC000214)
Característica Valor
Mounting method (EF000003) Surface mounted
Number of rows (EF000266) 7
Width in number of modular spacings (EF002950) 57
Type of covering (EF000339) Door
Cover model (EF009212) Closed
Type of door (EF004464) Double
Transparent cover/door (EF006244) false
Signal passing door (EF015941) false
With lock (EF006306) false
Type of closure (EF004462) Other
Housing material (EF001596) Steel
Built-in depth (EF000218) 300 mm
Built-in height (EF000332) 1290 mm
Built-in width (EF000846) 1230 mm
Inner depth (EF001131) 265 mm
Earthing terminal block (EF015776) false
Neutral terminal block (EF015777) false
DIN-rail (EF001134) false
With mounting plate (EF000118) false
Extension possible (EF001088) true
EMC-version (EF001062) true
Colour (EF000007) Grey
RAL-number (EF000116) 7035
Degree of protection (IP) (EF005474) IP55
Height (EF000040) 1290 mm
Width (EF000008) 1230 mm
Depth (EF000049) 300 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
