> EATON - MOELLER>Caixas e armários industriais >BPM-F-600/20-P 111050 Y7-111050 ELECTRIC Floor standing distribution board with locking rotary lever, ..
Produto anterior Próximo produto
BPM-F-600/20-P 111050 Y7-111050 EATON ELECTRIC Floor standing distribution board with locking rotary lever, .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPM-F-600/20-P 111050 Y7-111050 EATON ELECTRIC Floor standing distribution board with locking rotary lever, ..

BPM-F-600/20-P

111050

Y7-111050

EATON-MOELLER

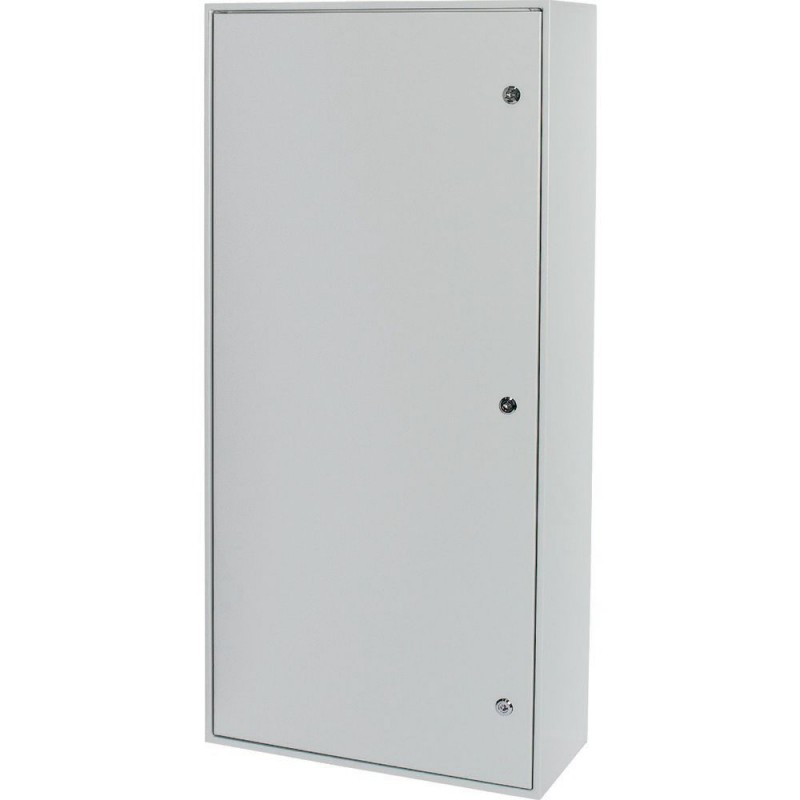

Floor standing distribution board with locking rotary lever, IP54, HxWxB=2060x600x320mm

Armário de piso com puxador, IP55, AxLxP=2060x600x320mm

Quadro de distribuição de piso com alavanca giratória de travamento, IP55, A x L x P = 2060x600x320mm

Quadro de distribuição de piso úmido com alavanca rotativa, IP55, BPM-F-...-P, largura 600 mm, altura externa 2060 mm, altura da placa frontal 1950 mm, profundidade 320 mm, caixa soldada com porta e trava de alavanca de rolo, tampas metálicas aterradas, estabilidade extraordinária graças à construção soldada, design bem estruturado e multicamadas para instalação facilmente acessível: estrutura de base - trilhos DIN ... - caixa, porta pode ser direita ou esquerda, ampla área de fiação, entradas de cabos abertas na parte superior e inferior, preparada para inserção de placa de prensa-cabo F3A, acessórios internos variáveis com/sem estrutura de montagem removível, instalação interna com MSW ou torres de montagem possíveis, se uma configuração de montagem MSW for usada, 2 pares de torres de canto BPZ-CTS-S e 1 elemento de encaixe BPZ-SNAP-MSW-CTS serão necessários adicionalmente, se uma configuração de montagem de estrutura de base for usada, 2 suportes de placa frontal BPZ-FPS, cinza, RAL 7035 serão necessários adicionalmente

Mais detalhes


Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)

Caixas e armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $837.37
Preço unitário: $837.37
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Chão quadro de distribuição com fecho rotativo alavanca, IP55, Axlxp=2060x600x320mm
Chão quadro de distribuição para locais úmidos com o rotary alavanca, IP55, BPM-F-...-P, largura 600 mm, altura fora 2060 mm, frente a altura da placa de 1950 mm, profundidade de 320 mm, soldada armário com porta e rolete alavanca de bloqueio, sistema de aterramento, o metal cobre, estabilidade extraordinária como resultado de uma construção soldada, bem estruturada, com várias camadas de design para facilmente acessível de instalação: estrutura de base - calhas DIN ... - gabinete, porta pode ser do lado direito ou do lado esquerdo da porta, ampla área de fiação, abrir as entradas de cabos na parte superior e inferior, preparado para F3A glândula placa de inserir, variável de decoração de interiores com / sem amovíveis de montagem, a colocação no interior com RSU ou montagem de torres possível, se estiver usando uma RSU configuração de montagem, 2 pares de BPZ-CTS-S torres de canto e 1 BPZ-SNAP-MSW-CTS snap montagem de elemento, será necessário ainda, se utilizar uma estrutura de base de configuração de montagem, 2 BPZ-FPS placa frontal suporta será necessário ainda, cinza, RAL 7035

Programa de entrega

Tipo de montagem
Chão quadro de distribuição
Material
Folha de aço
De intertravamento da porta
Rotary alavanca
Local de instalação
À prova de umidade
Grau de Proteção
IP55
Acabamento da superfície
Com revestimento do pó
Largura
600 mm
Profundidade
320 mm
Altura
2060 mm
Cor
cinzento claro (RAL 7035)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete, free-standing [PV]
176 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete, free-standing [PV]
173 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Meio de gabinete, free-standing [PV]
153 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
155 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
140 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
128 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete, free-standing [PV]
352 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete, free-standing [PV]
347 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Meio de gabinete, free-standing [PV]
306 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
311 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
280 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
256 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Conheci; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP55
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
< 0.1 Ω; atende a norma de produto requisitos.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 440 V CA
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
4 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Gabinete gabinetes (EG000011) / Gabinete/painéis de gabinete (vazio) (EC000261)
De engenharia elétrica, automação, controle de processo / engenharia de armário Elétrico, de habitação, de rack / armário Elétrico (vazio) / armário Elétrico ([email protected] [AGZ056016])
Largura
600 mm
Altura
2060 mm
Profundidade
320 mm
Material
Aço
Material de qualidade
Outros
Revestimento de superfície
Revestimento do pó
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Com placa de montagem
Nenhum
Placa de montagem de profundidade ajustável
Nenhum
Número de bloqueios
Zero
Instalação do piso de possíveis
Sim
Fixação à parede possível
Nenhum
Parede construir em
Nenhum
Pólo de fixação
Nenhum
Tackable
Sim
Número de portas
Um
Adequado para montagem métrica
Nenhum
Apropriado para ao ar livre de set-up
Nenhum
Telhado inclinado
Nenhum
EMC-versão
Nenhum
Com porta de vidro
Nenhum
Com porta de ventilação
Nenhum
Com porta traseira
Nenhum
Força de impacto
IK10
Grau de proteção (IP)
IP55
Grau de proteção (NEMA)

ETIM for 111050 Armários/Quadros elétricos (EC000261)
Característica Valor
Largura (EF000008) 630 mm
Altura (EF000040) 2090 mm
Profundidade (EF000049) 350 mm
Material (EF002169) Aço
Qualidade do material (EF001257) Outro
Acabamento da superfície (EF006569) Revestimento em pó
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Independente (EF020363) Sim
Mural com base de chão (EF015208) Não
Adequado para aplicação em paredes (EF000664) Não
Modelo de canto (EF020814) Não
Montagem intermédia (EF022994) Não
Acoplável (EF001229) Não
Com tampa de montagem (EF000118) Não
Placa de montagem regulável em profundidade (EF006054) Não
Construção em parede (EF007536) Não
Fixação de poste (EF009582) Não
Com porta (EF009169) Sim
Número de portas (EF000122) 1
Com porta de vidro (EF001089) Não
Com porta de ventilação (EF006279) Não
Com porta traseira (EF007381) Não
Número de bloqueios (EF000123) 0
Com topo (EF007965) Não
Tampa transparente (EF011401) Não
Adequado para montagem métrica (EF005823) Sim
Telhado inclinado (EF009278) Não
Número de orifícios do conector (EF005554) 0
Pré-puncionada (EF001039) Não
Versão EMC (EF001062) Sim
Resistência ao impacto (IK) (EF004293) IK10
Grau de proteção (IP) (EF005474) IP55
Grau de proteção (NEMA) (EF011959) Outro
Dissipação térmica (Delta T=20K) segundo IEC/TR 60890 (EF014986) 0 W
Carga máxima admissível segundo IEC 62208 (EF014987) 0 N
Carga máx. admissível da(s) porta(s) segundo IEC 62208 (EF014988) 0 N
Carga máx. admissível da platine segundo IEC 62208 (EF014989) 0 N
