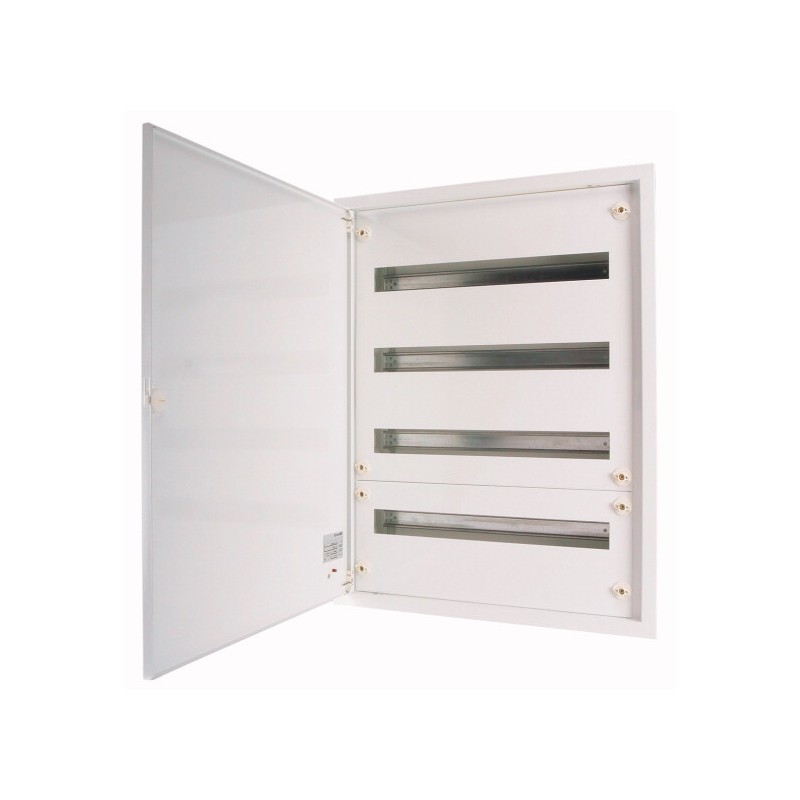

EATON - MOELLER BF-U-2/48-A 240737 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

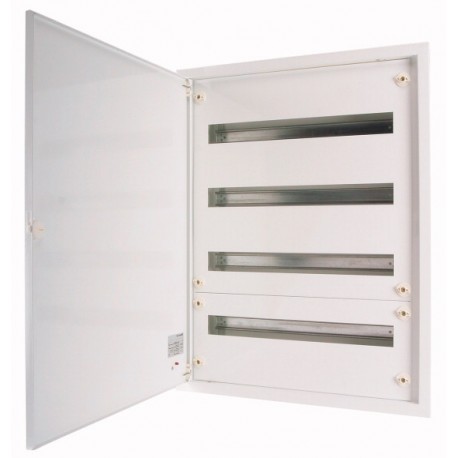

BF-U-2/48-A 240737 EATON ELECTRIC Plano BF-O / BF-U cerco Básico

Name: BF-U-2/48-A 240737 EATON ELECTRIC Plano BF-O / BF-U cerco Básico
Brand: EATON - MOELLER
SKU: ETN240737
Availability: Discontinued

Referência: BF-U-2/48-A

Código: 240737

Fabricante: EATON - MOELLER

Descrição:

Plano BF-O / BF-U cerco Básico

BF-U-./.. completo -Um quadro de distribuição embutido, branco RAL 9016, 24 unidades de espaço por linha, 2 filas, altura 470 mm, largura 588 mm, profundidade 136 mm, incluindo porta, placas frontais, estrutura de montagem em trilho DIN e terminais neutro/PE. Invólucro: design fechado, incluindo a placa traseira, a placa traseira pode ser usada como plano de fixação, 2 inserções de prensa-cabo para quadros de distribuição finos com largura de 24 unidades de espaço, superior, aberturas de entrada de fio cego na parte inferior, terminais pré-montados na caixa (sem perda de unidades de espaço). Calha de parede com moldura da porta, placa traseira utilizável como plano de fixação, aberturas de entrada de cabos fáceis de remover, profundidade de 127 mm, terminais pré-montados na caixa (sem perda de unidades de espaço), 4 suportes de fixação laterais. Porta de chapa de aço com trava de came incluída como padrão, porta de chapa de aço com profundidade expandida (necessária, por exemplo, para instalar componentes RMQ na porta) (BFZ-OTR-./...) e porta de chapa de aço com painel transparente (BFZ-OTT-./...) estão disponíveis como acessório. Estrutura de montagem em trilho DIN removível, para dispositivos de instalação modular de 45 mm, espaçamento de barramento DIN de 150 mm, disjuntores Eaton podem ser integrados ao kit de instalação, uma placa de montagem universal pode ser instalada usando um kit de instalação de gabinete embutido (BFZ-U-MPL.). Contato elétrico para a placa frontal de metal feita com travamento especial na carcaça

Categorias:

Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Mais informação
ETIM
Avaliações

Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

MAIS INFORMAÇÃO

Entrega do programa

Função básica			Dispositivo básico
Função do produto			Instalação de quadros de distribuição
A gama de produtos			BF televisão DBO
Design			Parede oca Flush montado
Local de instalação			Interior
Tipo de instalação			Oca-montagem na parede e montagem embutida
Porta/Aba			Branco
Grau de Proteção			IP30
Cor			Branco
Módulo de rack			Ferroviário-quadro
Cobertura para proteção contra contato acidental			Metal
Linhas	Contagem		2
Módulo de unidades por linha			24
Descrição			IP30 Classe De Proteção I Folha de aço do gabinete branca (RAL 9016)
As entradas de cabos			As entradas de cabos na parte superior e inferior
PE e N terminais de design			Terminais de parafuso
PE e N terminais	Número x área da seção transversal	mm²	N: 2 x 25 + 9 x 16 PE: 2 x 25 + 27 x 16
Equipamentos fornecidos			Parede calha com moldura de porta Porta com três pontos, vire-bloqueio Montagem em trilho DIN quadro Placas frontais Neutro/terminal do condutor de protecção

Dados técnicos

Geral
Normas			IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)			conformidade com
Temperatura ambiente		°C	-5 - +40
Grau de Proteção			IP30
Classe de proteção			I (aterrado)
Tensão nominal de operação	Ue	V AC	415
Frequência nominal	f	Hz	50/60
As características do Material
Material			Chapa de aço, revestido a pó
Cor			branca (RAL 9016)
Propriedades do Material
Mecânica
Resistência ao impacto			IK07

Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890
Individual gabinete, montagem embutida	P_V	CO	34
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890
Individual gabinete, montagem embutida	P_V	CO	69
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão			Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos			Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal			Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos			Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação			Não são relevantes para instalações interiores.
10.2.5 de Elevação			Não se aplica aos gabinetes sem levantar a aids.
10.2.6 impacto Mecânico			IK07
10.2.7 Inscrições			Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS			IP30
10.4 Folgas e distâncias			É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico			na de na
10.6 Incorporação de dispositivos de chaveamento e componentes			É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões			É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos			É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força			U_eu= 415 V AC
10.9.3 tensão de resistência a impuso			Não se aplica a base compartimentos definidos na EN 62208.
10.9.4 Teste de caixas feitas de material isolante			Não se aplica para invólucros de metal.
10.10 aumento de Temperatura			O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito			É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética			É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico			Atende a norma de produto.

Dados técnicos ETIM 6.0

Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição (ecl@ss8.1-27-14-24-09 [ACN387008])
Método de montagem		Flush montado (gesso)
Número de linhas		2
Largura em número de modular espaçamentos		24
Tipo da capa		Porta
Modelo da capa		Fechado
Tampa transparente/porta		Nenhum
Material da carcaça		Aço
Altura	mm	470
Largura	mm	588
Profundidade	mm	136
Construído-em profundidade	mm	127
Profundidade interna	mm	127
Trilho DIN		Sim
Com placa de montagem		Nenhum
Com possibilidade de ampliação		Nenhum
EMC-versão		Nenhum
Cor		Branco
RAL-número		9016
Grau de proteção (IP)		IP30
Com bloqueio		Nenhum

Dimensões


>>

ETIM for 240737 Quadros de distribuição (EC000214)

Nome da característicaMétodo de montagem (EF000003)

Valor da característicaMontagem embutida (gesso)

Nome da característicaQuantidade de filas (EF000266)

Valor da característica2

Nome da característicaLargura em número de módulos (EF002950)

Valor da característica24

Nome da característicaTipo de cobertura (EF000339)

Valor da característicaPorta

Nome da característicaTipo de tampa (EF009212)

Valor da característicaFechado

Nome da característicaTipo de porta (EF004464)

Valor da característicaEV000426

Nome da característicaTampa/porta transparente (EF006244)

Valor da característicaNão

Nome da característicaPorta para passagem de sinal (EF015941)

Valor da característicaNão

Nome da característicaCom fechadura (EF006306)

Valor da característicaNão

Nome da característicaTipo de fecho (EF004462)

Valor da característicaOutro

Nome da característicaMaterial da caixa protetora (EF001596)

Valor da característicaAço

Nome da característicaProfundidade incorporada (EF000218)

Valor da característica140 mm

Nome da característicaAltura embutida (EF000332)

Valor da característica480 mm

Nome da característicaLargura para embutir (EF000846)

Valor da característica600 mm

Nome da característicaProfundidade interior (EF001131)

Valor da característica127 mm

Nome da característicaBorne de terra (EF015776)

Valor da característicaSim

Nome da característicaBorne de neutro (EF015777)

Valor da característicaSim

Nome da característicaCalha DIN (EF001134)

Valor da característicaSim

Nome da característicaCom tampa de montagem (EF000118)

Valor da característicaNão

Nome da característicaExtensão possível (EF001088)

Valor da característicaNão

Nome da característicaVersão EMC (EF001062)

Valor da característicaSim

Nome da característicaCor (EF000007)

Valor da característicaBranco

Nome da característicaNúmero RAL (EF000116)

Valor da característica9016

Nome da característicaGrau de proteção (IP) (EF005474)

Valor da característicaIP30

Nome da característicaAltura (EF000040)

Valor da característica480 mm

Nome da característicaLargura (EF000008)

Valor da característica600 mm

Nome da característicaProfundidade (EF000049)

Valor da característica140 mm
