Função básica | Dispositivo básico | ||
Função do produto | Instalação de quadros de distribuição | ||
A gama de produtos | BF televisão DBO | ||
Design | Montagem em superfície | ||
Local de instalação | Interior | ||
Tipo de instalação | Montagem de superfície | ||
Porta/Aba | Branco | ||
Grau de Proteção | IP30 | ||
Cor | Branco | ||
Módulo de rack | Ferroviário-quadro | ||
Cobertura para proteção contra contato acidental | Metal | ||
Linhas | Contagem | 5 | |
Módulo de unidades por linha | 33 | ||
Descrição | IP30 Classe De Proteção I Folha de aço do gabinete branca (RAL 9016) | ||
As entradas de cabos | As entradas de cabos na parte superior e inferior | ||
PE e N terminais de design | Terminais de parafuso | ||
PE e N terminais | Número x área da seção transversal | mm2 | N: 2 x 25 + 9 x 16 PE: 2 x 25 + 74 x 16 |
Equipamentos fornecidos | Gabinete Porta com três pontos, vire-bloqueio Montagem em trilho DIN quadro Do bucim insere (topo) Placas frontais Neutro/terminal do condutor de protecção |
Carrinho
0
Produto
Produtos
(vazio)
Sem produtos
$0.00
Total
Produto adicionado com sucesso ao seu carrinho de compras
Quantidade
Total
Existem 0 produtos no seu carrinho de compras.
Existe um produto no seu carrinho de compras.
Total produtos
Total
Ver maior

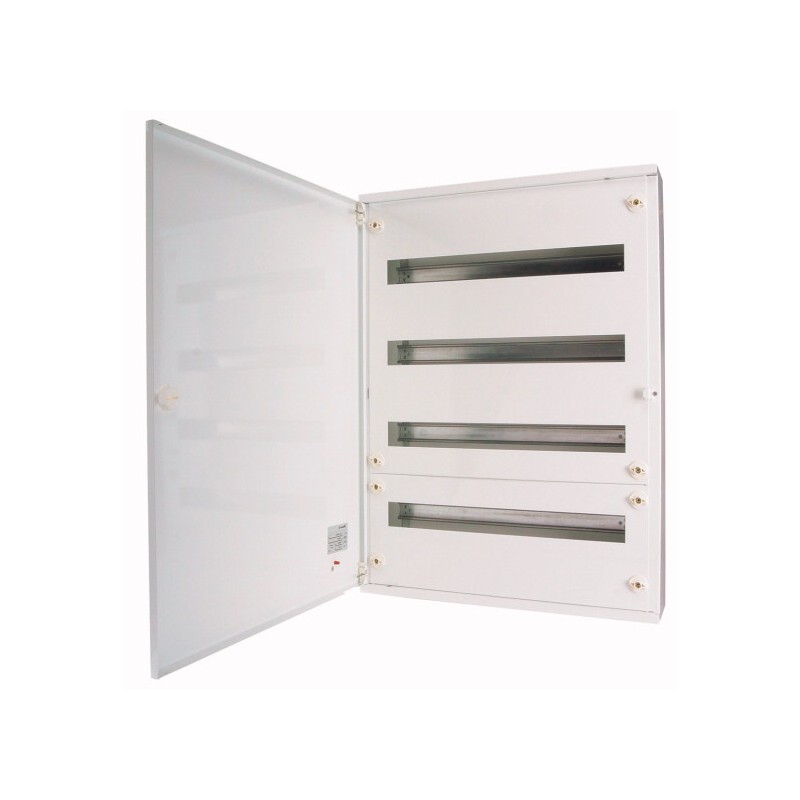

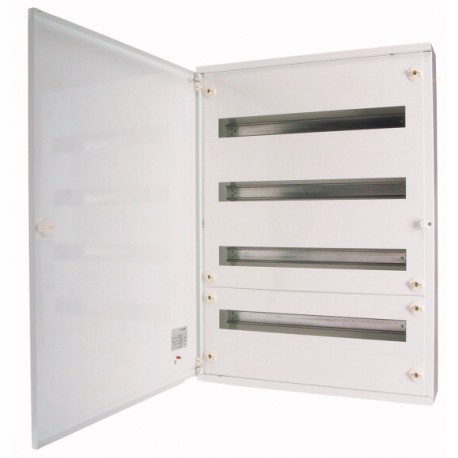

BF-O-5/165-A 240743 EATON ELECTRIC Plano BF-O / BF-U cerco Básico
BF-O-5/165-A
240743
EATON-MOELLER
Plano BF-O / BF-U cerco Básico
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Entrega do programa
Dados técnicos
| Geral | |||
Normas | IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208 | ||
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho) | conformidade com | ||
Temperatura ambiente | °C | -5 - +40 | |
Grau de Proteção | IP30 | ||
Classe de proteção | I (aterrado) | ||
Tensão nominal de operação | Ue | V AC | 415 |
Frequência nominal | f | Hz | 50/60 |
| As características do Material | |||
Material | Chapa de aço, revestido a pó | ||
Cor | branca (RAL 9016) | ||
| Propriedades do Material | |||
Mecânica | |||
Resistência ao impacto | IK07 | ||
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 55 |
Começando gabinete para montagem em parede | PV | CO | 70 |
Médio gabinete para montagem em parede | PV | CO | 67 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 111 |
Começando gabinete para montagem em parede | PV | CO | 140 |
Médio gabinete para montagem em parede | PV | CO | 134 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP30 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 415 V AC | ||
10.9.3 tensão de resistência a impuso | Não se aplica a base compartimentos definidos na EN 62208. | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
Dados técnicos ETIM 6.0
| Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387008]) | |||
Método de montagem | Montagem de superfície | ||
Número de linhas | 5 | ||
Largura em número de modular espaçamentos | 33 | ||
Tipo da capa | Porta | ||
Modelo da capa | Fechado | ||
Tampa transparente/porta | Nenhum | ||
Material da carcaça | Aço | ||
Altura | mm | 900 | |
Largura | mm | 705 | |
Profundidade | mm | 140 | |
Construído-em profundidade | mm | 140 | |
Profundidade interna | mm | 131 | |
Trilho DIN | Sim | ||
Com placa de montagem | Nenhum | ||
Com possibilidade de ampliação | Nenhum | ||
EMC-versão | Nenhum | ||
Cor | Branco | ||
RAL-número | 9016 | ||
Grau de proteção (IP) | IP30 | ||
Com bloqueio | Nenhum | ||
Datasheet - PDF
