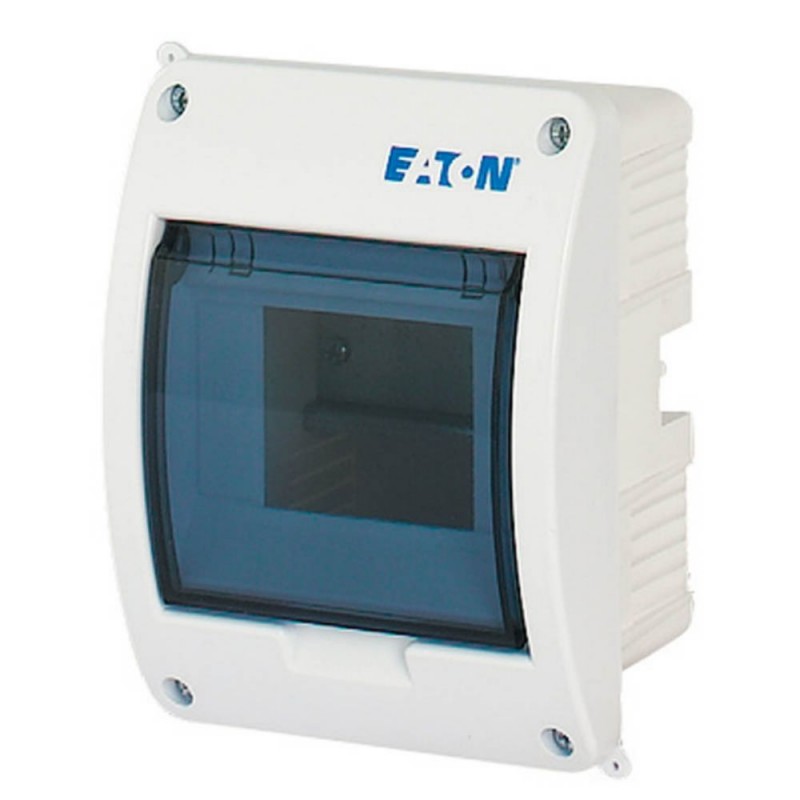

EATON - MOELLER BC-U-1/5-ECO 280352 Y7-280352 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BC-U-1/5-ECO 280352 Y7-280352 EATON ELECTRIC placa mount.comp.distribution nivelada

Referência: BC-U-1/5-ECO

Código: 280352

Número de catálogo: Y7-280352

Fabricante: EATON - MOELLER

Descrição:

placa mount.comp.distribution nivelada
Caixa de distribuição tipo ECO, montagem embutida, 1 linha, 5 UM, IP40
Eaton xComfort ECO LV systems Final Distribution Boards. ECO Compact distribution board, flush mounting, 1-rows, 5 MU, IP40
Quadro de distribuição ECO Compact, encastrado, RAL9003 branco, grau de proteção IP40 de acordo com IEC/EN 62208, 5 unidades modulares, 1 fila, classe de proteção 2, totalmente isolado, aprovado para a construção de quadros de distribuição de serviço de acordo com IEC/EN 61439-3 VDE 0660-600-3, caixa totalmente ABS, para a montagem de dispositivos de comutação e proteção, de acordo com a norma de dimensão DIN 43 880, com profundidade de instalação de 70 mm, AC 400 V, compatível com RoHs, consistindo em uma base de plástico com trilho DIN feito de copo de chapa de aço galvanizado, terminais condutores neutros e protetores IP2X à prova de dedos, entradas de cabos em branco na parte superior e inferior, tampo com abertura do dispositivo de 46 mm, aba transparente nivelada com a frente e com fechamento na posição aberta, Operador apenas com fechos de parafuso, tampo com fundo selável, incluindo etiquetas de registro.

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
  • EATON - MOELLER > Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 15,49 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xComfort ECO LV systems Final Distribution Boards
Catalog Number
280352
EAN
4015082803520
Product Length/Depth
173 mm
Product Height
110 mm
Product Width
124 mm
Product Weight
0.4 kg
Compliances
RoHS conform
Certifications
EN 62208
Model Code
BC-U-1/5-ECO

Especificações do produto

Special features
IP40Protection Class IIPlastic housing white (RAL 9003)
Type
Basic deviceECO distribution boardInstallation distribution board
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP40
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
3.75 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Neutral-/protective conductor terminal
Basic device
Device support rails
Used with
Installation distribution board
ECO distribution board
Basic device
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
0 mm
Cable entry postion
Cable entry ribs on top and bottom
Terminal type
Screw terminals
Built-in depth
70 mm
Closure type
Other
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
Door
Single
RAL-number
9003
Width in number of modular spacings
5
Ambient operating temperature details
-20 °C - 70 °C
Application
Indoor (installation site)
Voltage rating at AC
400 V AC
Color
Signal white (RAL 9003)
White
Number of rows
1
Frequency rating of contacts
50 Hz
Module rack type
Single-rail
Degree of protection
IK05 (impact resistance)
IP40
Number of module space units per row
5
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Basic device
Material
ABS (plastic)
Mounting method
Flush mounted (plaster)
DIN-rail
Flush mounting
Internal depth
97 mm
PE and N terminal number and cross section
N: 4 x 10 mm²
PE: 4 x 10 mm²

ETIM for 280352 Quadros de distribuição (EC000214)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem embutida (gesso)
Nome da característicaQuantidade de filas (EF000266)
Valor da característica1
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica5
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaPorta
Nome da característicaTipo de tampa (EF009212)
Valor da característicaFechado
Nome da característicaTipo de porta (EF004464)
Valor da característicaEV000426
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaSim
Nome da característicaPorta para passagem de sinal (EF015941)
Valor da característicaNão
Nome da característicaCom fechadura (EF006306)
Valor da característicaNão
Nome da característicaTipo de fecho (EF004462)
Valor da característicaOutro
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaPlástico
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica70 mm
Nome da característicaAltura embutida (EF000332)
Valor da característica0 mm
Nome da característicaLargura para embutir (EF000846)
Valor da característica0 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica97 mm
Nome da característicaBorne de terra (EF015776)
Valor da característicaNão
Nome da característicaBorne de neutro (EF015777)
Valor da característicaNão
Nome da característicaCalha DIN (EF001134)
Valor da característicaSim
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaExtensão possível (EF001088)
Valor da característicaNão
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaCor (EF000007)
Valor da característicaBranco
Nome da característicaNúmero RAL (EF000116)
Valor da característica9003
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP40
Nome da característicaAltura (EF000040)
Valor da característica110 mm
Nome da característicaLargura (EF000008)
Valor da característica124 mm
Nome da característicaProfundidade (EF000049)
Valor da característica173 mm
