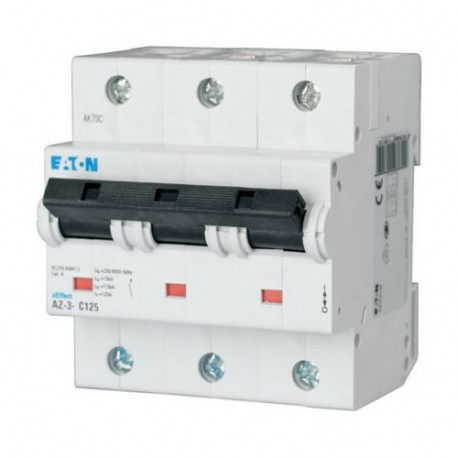

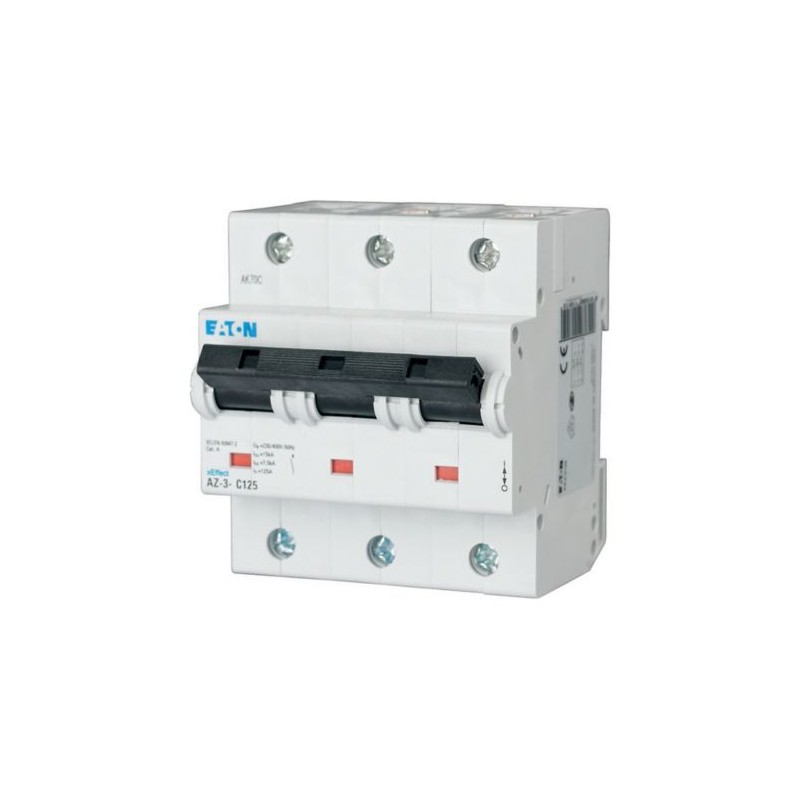

EATON - MOELLER AZ-3-C32 211781 Y7-211781 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AZ-3-C32 211781 Y7-211781 EATON ELECTRIC MCB AZ

Referência: AZ-3-C32

Código: 211781

Número de catálogo: Y7-211781

Fabricante: EATON - MOELLER

Descrição:

MCB AZ
Disjuntor AZ, 32A, 3P, curva C
Eaton Moeller series xEffect - AZ MCB. Miniature circuit breaker (MCB) AZ, 3 pole, Tripping characteristic: C, Rated current In: 32 A
Disjuntor miniatura AZ (MCB), 3 polos, característica de disparo: C, corrente nominal em: 32 A, painel de distribuição para aplicações industriais e comerciais avançadas

Categorias:

  • Disjuntores, fusíveis > Interruptor magnetotérmico
  • EATON - MOELLER > Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 228,18 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series xEffect - AZ MCB
Catalog Number
211781
EAN
4015082117818
Product Length/Depth
90 mm
Product Height
75 mm
Product Width
81 mm
Product Weight
0.68 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947-2
EN45545-2
IEC 61373
Model Code
AZ-3-C32

Programa de entrega

Application
Number of poles
Three-pole
Number of poles (total)
3
Number of poles (protected)
3
Tripping characteristic
C
Release characteristic
C
Amperage Rating
32 A
Type
  • AZ
  • Miniature circuit breaker

Dados técnicos - elétricos

Voltage type
AC
Voltage rating
230 V AC / 400 V AC
Voltage rating at DC
60 V DC (per pole)
Rated operational voltage (Ue) - max
400 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2)
25 kA
Operational switching capacity
20 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
0 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
25 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
25 kA
Admissible back-up fuse - max
200 A gL/gG
Selectivity class
3
Overvoltage category
III
Pollution degree
2
Lifespan, electrical
10000 operations
Direction of incoming supply
As required

Dados técnicos - mecânicos

Frame
45 mm
Enclosure width
90 mm
Width in number of modular spacings
4.5
Built-in depth
75 mm
Mounting width per pole
27 mm
Mounting width
27 mm
Mounting Method
Top-hat rail IEC/EN 60715
Degree of protection
IP20
IP40 (when fitted)
Terminals (top and bottom)
Lift terminals
Connectable conductor cross section (solid-core) - min
2.5 mm²
Connectable conductor cross section (solid-core) - max
50 mm²
Connectable conductor cross section (multi-wired) - min
2.5 mm²
Connectable conductor cross section (multi-wired) - max
50 mm²
Terminal capacity (control cable)
2.5 mm² - 50 mm²
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274

Verificação do design de acordo com a norma IEC/EN 61439 - dados técnicos

Rated operational current for specified heat dissipation (In)
32 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
11.4 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Verificação do design de acordo com a norma IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Informações adicionais

Current limiting class
3
Features
Additional equipment possible
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
Miniature circuit breaker
AZ

ETIM for 211781 Disjuntores e fusíveis (EC000042)

Nome da característicaProfundidade incorporada (EF000218)
Valor da característica75 mm
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaC
Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica3
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica3
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica32 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica440 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica4 kV
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556)
Valor da característica0 kA
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555)
Valor da característica0 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557)
Valor da característica25 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558)
Valor da característica25 kA
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica50 Hz
Nome da característicaClasse de limitação de energia (I²t) (EF002568)
Valor da característica3
Nome da característicaInstalação à face (EF007517)
Valor da característicaNão
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaNão
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica3
Nome da característicaGrau de poluição (EF002570)
Valor da característica2
Nome da característicaPossibilidade de equipamento adicional (EF008148)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica4.5
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-25 °C
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica2.5 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica2.5 mm²
Nome da característicaAntideflagrante (EF004663)
Valor da característicaNão

DATASHEET - PDF

Título
Tamanho
Tipo
AZ-3-C32 Y7-211781 211781 ES_211798.pdf
71 Kbytes
PDF EATON XEFFECT SWITCHGEAR RANGE EN
8 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
