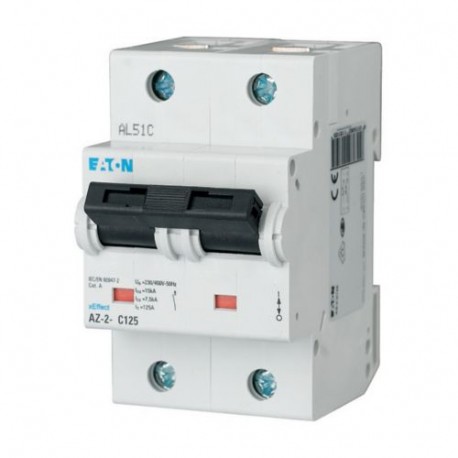

EATON - MOELLERAparelhagem Modular - Industrial AZ-2-C32 211780 Y7-211780 EATON ELECTRIC MCB AZ
EATON - MOELLER AZ-2-C32 211780 Y7-211780 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AZ-2-C32 211780 Y7-211780 EATON ELECTRIC MCB AZ

Referência: AZ-2-C32

Código: 211780

Número de catálogo: Y7-211780

Fabricante: EATON - MOELLER

Descrição:

MCB AZ
Disjuntor AZ, 32A, 2P, curva C
Eaton Moeller série xEffect - AZ MCB. Disjuntor miniatura (MCB), 32A, 2p, C-Char
Disjuntor miniatura AZ (MCB), 2 polos, característica de disparo: C, corrente nominal em: 32 A, painel de distribuição para aplicações industriais e comerciais avançadas

Categorias:

  • Disjuntores, fusíveis > Interruptor magnetotérmico
  • EATON - MOELLER > Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 146,35 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Disjuntor miniatura (MCB), 32A, 2p, C-Char
Disjuntor miniatura (MCB) AZ, de 2 pólos, Tropeçando característica: C, corrente Nominal De: 32, Aparelhagem industrial e avançadas aplicações comerciais

Programa de entrega

Função básica
Disjuntores
Número de pólos
2 pólo
Tropeçar característica
C
Aplicação
Aparelhagem industrial e avançadas aplicações comerciais
Corrente nominal [eun]
32
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
25 kA
A gama de produtos
AZ

Dados técnicos

Elétrica
Normas
IEC/EN 60947-2
Tensão operacional nominal [Ue] [Ue]
230/400 V AC
Tensão operacional nominal [Ue]
60 (por pólo) V DC
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
25 kA
Operacionais capacidade de comutação
20 kA
Característica
Similares: D, C
Max. back-up fusível
200 A gL/gG
Seletividade De Classe
Conformidade com a Classe 3
tempo de vidaO Tempo De Vida [Operações]
> 10000
Direção de alimentação de entrada
conforme necessário
Mecânica
Padrão de frente dimensão
45 mm
Gabinete de altura
90 mm
Montagem de largura por pólo
27 mm
Montagem
IEC/EN 60715 top-hat ferroviário
Grau de Proteção
IP20, IP40 (quando montada)
Terminais superior e inferior
Elevador terminais
Proteção do Terminal
Dedo e volta da mão-prova para BGV A2
Terminal de capacidades
De 2,5 ... 50 mmDois

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
32
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
7.58 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
linear, por +1 °C, resulta em uma redução de 0,5% da capacidade de transporte de corrente
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / disjuntor Miniatura do sistema (MCB) / disjuntor Miniatura (MCB) (ecl@ss10.0.1-27-14-19-01 [AAB905014])
Lançamento característica
C
Número de pólos (total)
Dois
Número de unidades de pólos
Dois
Corrente nominal
32
Tensão nominal
400 V
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 a 230 V
0 kA
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 em 400 V
0 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 230 V
25 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 400 V
25 kA
Tipo de tensão
AC
Frequência
50 - 60 Hz
Limitação de corrente de classe de
Três
Adequado para flush-instalação montada
Nenhum
Simultaneamente comutação N-neutro
Nenhum
Categoria de sobretensão
Três
Grau de poluição
Dois
Equipamentos adicionais possível
Sim
Largura em número de modular espaçamentos
Três
Construído-em profundidade
75 mm
Grau de proteção (IP)
IP20
A temperatura ambiente durante a operação
-25 a 55 °C
Conectável condutor de seção transversal multi-fios
2.5 - 50 mm2
Conectável condutor de secção transversal do sólido núcleo
2.5 - 50 mm2

Características

Curva característica
122U019
Deixe-através da energia que euDoist
Curva característica
122U020
Curva característica
122U021
A corrente × D
Curva característica
122U022
122U015
Tropeçar característica a 30 °C:
C, D, de acordo com a norma IEC/EN 60898

Dimensões

122X060

ETIM for 211780 Disjuntores e fusíveis (EC000042)

Nome da característicaProfundidade incorporada (EF000218)
Valor da característica75 mm
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaC
Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica2
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica2
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica32 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica440 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica4 kV
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556)
Valor da característica0 kA
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555)
Valor da característica0 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557)
Valor da característica25 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558)
Valor da característica25 kA
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica50 Hz
Nome da característicaClasse de limitação de energia (I²t) (EF002568)
Valor da característica3
Nome da característicaInstalação à face (EF007517)
Valor da característicaNão
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaNão
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica3
Nome da característicaGrau de poluição (EF002570)
Valor da característica2
Nome da característicaPossibilidade de equipamento adicional (EF008148)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica3
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-25 °C
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica2.5 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica2.5 mm²
Nome da característicaAntideflagrante (EF004663)
Valor da característicaNão

DATASHEET - PDF

Título
Tamanho
Tipo
PDF EATON XEFFECT SWITCHGEAR RANGE EN
8 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
