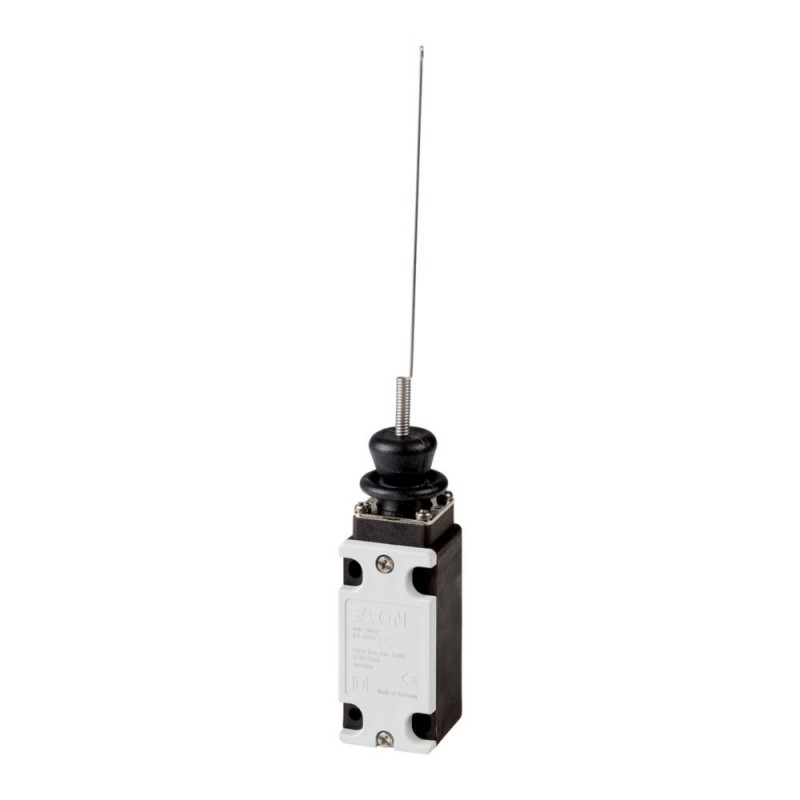

AT4/11-S/I/F 066943 EATON ELECTRIC Interruptor de posição, 1N/S+1N/C, estreito, IP65 x da mola, a haste do a..
AT4/11-S/I/F
066943
EATON-MOELLER
Interruptor de posição, 1N/S+1N/C, estreito, IP65_x da mola, a haste do atuador
Interruptor de posição; 1 NA + 1 NF; IP65; Haste flexível
Interruptor de posição, 1N/O+1N/C, estreito, IP65_x, atuador de mola
Interruptor de posição, Função básica: Interruptores de posição, Referência do grupo de peças: AT4, Gama de produtos: Atuador de mola, Grau de proteção: IP65, Características: Unidade completa, Temperatura ambiente: -25 - +70 °C, Contato de ação rápida: Sim, Descrição: Não deve ser usado como interruptor de posição de segurança, Contatos N/O = Normalmente aberto: 1 N/A, Contatos N/A = Normalmente fechado: 1 NF, Cor da tampa da caixa: Cinza, Invólucro: Material isolante, Tipo de conexão: Terminal de parafuso, Comprimento da haste: 160 mm, Normas: IEC/EN 60947
Sensores > Interruptor de posição individual
Interruptores de posição
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Interruptor de posição, 1N/S+1N/C, estreito, IP65_x da mola, a haste do atuador
Interruptor de posição, de função Básica: chaves de Posição, Parte de grupo de referência: AT4, gama de Produtos: Mola da haste do atuador, Grau de Proteção: IP65, Características: unidade Completa, temperatura Ambiente: -25 - +70 °C, Snap-ação contacto: Sim Descrição: para Não ser usado como um interruptor de posição, Contatos N/S = Normalmente aberto: 1 N/S, Contatos N/C = Normalmente fechado: 1 NC, Cor Gabinete cobre: Cinza, Habitação: Isolado de material, Tipo de conexão: terminal de Parafuso, comprimento da Haste: 160 mm, as Normas: IEC/EN 60947
Programa de entrega
Função básica
Interruptores de posição
Parte do grupo de referência
AT4
A gama de produtos
Mola da haste do atuador
Grau de Proteção
IP65
Recursos
Unidade completa
Temperatura ambiente
-25 - +70 °C
Snap-ação de contato
Sim
Descrição
Para não ser usado como um interruptor de posição
Aprovação
Contactos
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
1 NC
Contato sequência
Contato viagens■ = Contato fechado□ = Contato aberto
Cor
Gabinete cobre
Cinza
Gabinete cobre
Habitação
Isolados de material
Tipo de ligação
Terminal de parafuso
O comprimento da haste
160 mm
Notas
A cabeça de operação pode ser girada em incrementos de 90° para adaptar para o especificado abordagem direção.
Para o grau de proteção IP65, utilize V-M20 (206910) cabo de bujões com rosca de conexão de max. 9 mm de comprimento.
Para o grau de proteção IP65, utilize V-M20 (206910) cabo de bujões com rosca de conexão de max. 9 mm de comprimento.
Dados técnicos
Geral
Normas
IEC/EN 60947
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +70 °C
Posição de montagem
Conforme necessário
Grau de Proteção
IP65
Terminal de capacidadesSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDois
2 x (0.5 - 1.5) mmDois
Precisão de repetição
0,02 mm
Contactos/capacidade de comutação
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Tensão nominal de isolamento [Ueu]
500 V
Categoria de sobretensão/grau de poluição
III/3
Corrente operacional nominal [eue]AC-1524 V [Ie]
10 Um
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominal [eue]DC-1324 V [Ie]
10 Um
Corrente operacional nominal [eue]DC-13110 V [Ie]
1 Um
Corrente operacional nominal [eue]DC-13220 V [Ie]
0,5 A
Frequência de alimentação
max. 400 Hz
Curto-circuito com a norma IEC/EN 60947-5-1max. fusível
6 Um gG/gL
Nominal condicional de curto-circuito corrente
1 kA
As variáveis mecânicas
Vida útil mecânica [Operações]
8 x 10Seis
Contactar a temperatura da cabeça de rolos
Superior a 100 °C
Mecânica, resistência ao choque (meia-sinusoidal de choque, de 20 ms)Padrão-ação de contato
5 g
Mecânica, resistência ao choque (meia-sinusoidal de choque, de 20 ms)Snap-ação de contato
2 g
Freqüência de operação [de Operações/h]
≦ 6000
Atuação
MecânicaForça de acionamento no início/fim de curso
8.0/20.0 N
MecânicaAtuação de torque do rotary unidades
0.3 Nm
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
Sensores (EG000026) / Fim do switch (EC000030)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Posição chave (Tipo 1) ([email protected] [AGZ382015])
Largura do sensor
40 mm
Sensor de diâmetro
0 mm
Altura do sensor
83 mm
Comprimento do sensor
0 mm
Operação de corrente nominal Ie AC-15, de 24 V
10 Um
Operação de corrente nominal Ie AC-15 A, 125 V
0
Operação de corrente nominal Ie AC-15, 230 V
6 Um
Operação de corrente nominal Ie " CC-13, de 24 V
10 Um
Operação de corrente nominal Ie " CC-13, 125 V
1 Um
Operação de corrente nominal Ie " CC-13, DE 230 V
0,4 A
Função de comutação
Quick-chave de interrupção de
Função de comutação de travamento
Nenhum
De saída electrónico
Nenhum
Forçado a abrir
Sim
Número de auxiliares de segurança contactos
Um
Número de contatos como contato normalmente fechado
Um
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato
Zero
Tipo de interface
Nenhum
Tipo de interface para comunicação de segurança
Nenhum
Tipo de construção de habitação
Cubóide
Material da carcaça
Plástico
Revestimento de habitação
Outros
Tipo de elemento de controle
Primavera-vara
O alinhamento do elemento de controle
Outros
Tipo de conexão elétrica
Outros
Com indicação de status
Nenhum
Adequado para funções de segurança
Sim
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
A temperatura ambiente durante a operação
25 - 70 °C
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC/EN 60947-4-1; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
600 V CA
Grau de Proteção
UL: 1, 4X; CSA: 1, 3R, 4, 4X, 12, 13
| Característica | Valor |
|---|---|
| Sensor de largura (EF007094) | 40 mm |
| Sensor de diâmetro (EF007111) | 0 mm |
| Altura do sensor (EF007283) | 83 mm |
| Comprimento do sensor (EF007334) | 0 mm |
| Corrente nominal de operação em AC-15, 24 V (EF007084) | 10 A |
| Corrente nominal de operação em AC-15, 125 V (EF007082) | 0 A |
| Corrente nominal de operação Ie em AC-15, 230 V (EF001385) | 6 A |
| Corrente nominal de operação em DC-13, 24 V (EF007087) | 10 A |
| Corrente nominal de operação em DC-13, 125 V (EF007085) | 1 A |
| Corrente nominal de operação Ie em DC-13, 230 V (EF001386) | 0.4 A |
| Função de comutação (EF000189) | Interruptor de interrupção rápida |
| Função de comutação de encaixe (EF007447) | Não |
| Saída eletrónica (EF006987) | Não |
| Abertura forçada (EF006694) | Sim |
| Número de contatos auxiliares de segurança (EF006940) | 1 |
| Número de contatos como contato normalmente fechado (EF008255) | 1 |
| Número de contatos como contato normalmente aberto (EF008256) | 1 |
| Número de contatos como inversores (EF008257) | 0 |
| Tipo de interface (EF006977) | Nenhum |
| Tipo de interface para comunicação de segurança (EF003956) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cuboide |
| Material da caixa protetora (EF001596) | Plástico |
| Revestimento da estrutura (EF001601) | Outro |
| Tipo de elemento de controlo (EF006976) | Haste de mola |
| Alinhamento do elemento de controlo (EF008793) | Came do rolo em linha reta |
| Acabamento da conexão elétrica (EF003961) | Entrada de cabo métrico |
| Com indicação de estado (EF001602) | Não |
| Adequado para funções de segurança (EF001597) | Sim |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Grau de proteção (IP) (EF005474) | IP65 |
| Grau de proteção (NEMA) (EF011959) | 3R, 4X, 13 |
