EATON - MOELLERAcessórios de conexão para gabinetesAKS300 107196 Y7-107196 EATON ELECTRIC Eaton XVTL

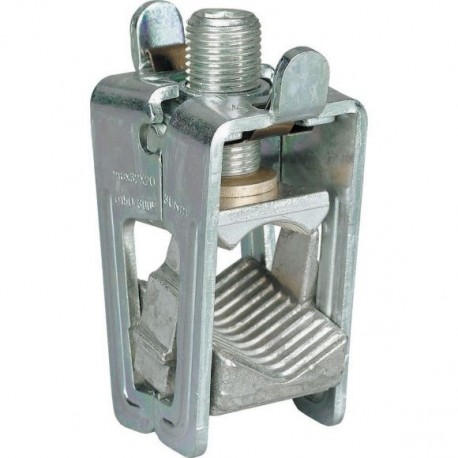

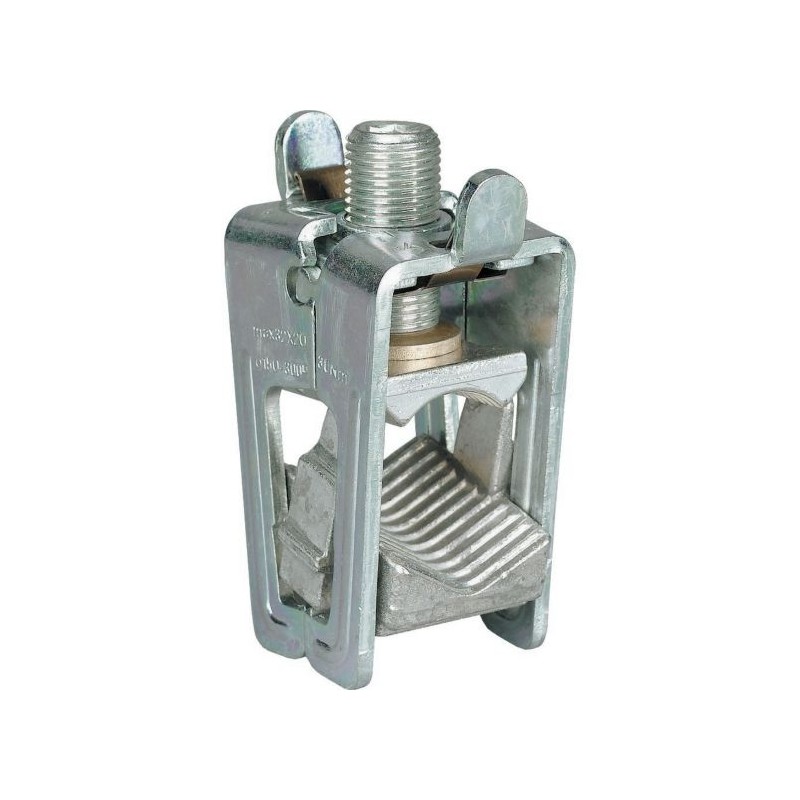

EATON - MOELLER AKS300 107196 Y7-107196 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AKS300 107196 Y7-107196 EATON ELECTRIC Eaton XVTL

Referência: AKS300

Código: 107196

Número de catálogo: Y7-107196

Fabricante: EATON - MOELLER

Descrição:

Eaton XVTL
Terminal de barramento 150-300mm², para 20x5-30x10
Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Clamp terminal 95-300mm², for 20x5-30x10
Terminal de fixação, para SASY60i e SASY185i, para barramentos de 20x5/10 a 30x10 mm, perfil duplo t e triplo t -perfil-, largura=41 mm, Ie = 600A, capacidades de terminais= 95-300 mm²

Categorias:

  • Aparelhos elétricos de baixa tensão > Terminal de barra colectora
  • EATON - MOELLER > Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 33,29 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107196
EAN
4015081069590
Product Length/Depth
38 mm
Product Height
70 mm
Product Width
51 mm
Product Weight
0.403 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
UL508A
IEC 60439-1
UL (File No. E307559)
CSA-C22.2 No. 14
North America (UL listed, CSA certified)
CSA (File No. 236217)
CE marking
Model Code
AKS300

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
600 A
Rated operational current
600 A
Rated operational current (Ie) - max
600 A

Technical data - mechanical

Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
20 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
95 mm² - 300 mm²
MCM 300 - MCM 600
Conductor cross section - max
300 mm²
Width clamp
41 mm

Additional information

Functions
Clamp terminal
Current limiting circuit breaker, refer to approbation report
Connections
Special features
  • Termination to busbars without drilling
  • A cable block is used to connect the conductor to the busbar
Suitable for
Strip conductor connection
Round conductor connection
Sector conductor connection
Flat rail
Used with
Double T profile
Feeder circuits
25 mm x 5/10 mm rail
30 mm x 5/10 mm rail
20 mm x 5/10 mm rail
185 mm system
60 mm system
Connection

ETIM for 107196 Componentes industriais para Baixa Tensão (EC000001)

Nome da característicaEspessura do barramento (intervalo) (EF007220)
Valor da característica5 mm
Nome da característicaLargura do barramento (EF007219)
Valor da característica20 mm
Nome da característicaAdequado para (EF000073)
Valor da característicaCalha plana
Nome da característicaBraçadeira de largura (EF007092)
Valor da característica41 mm
Nome da característicaMáx. seção transversal do condutor (EF004969)
Valor da característica300 mm²
Nome da característicaCorrente nominal máx. de funcionamento Ie (EF007356)
Valor da característica600 A
Nome da característicaAdequado para conexão de condutor redondo (EF007258)
Valor da característicaSim
Nome da característicaAdequado para conexão de condutor de setor (EF007260)
Valor da característicaSim
Nome da característicaAdequado para conexão com condutor de fita (EF007242)
Valor da característicaSim
