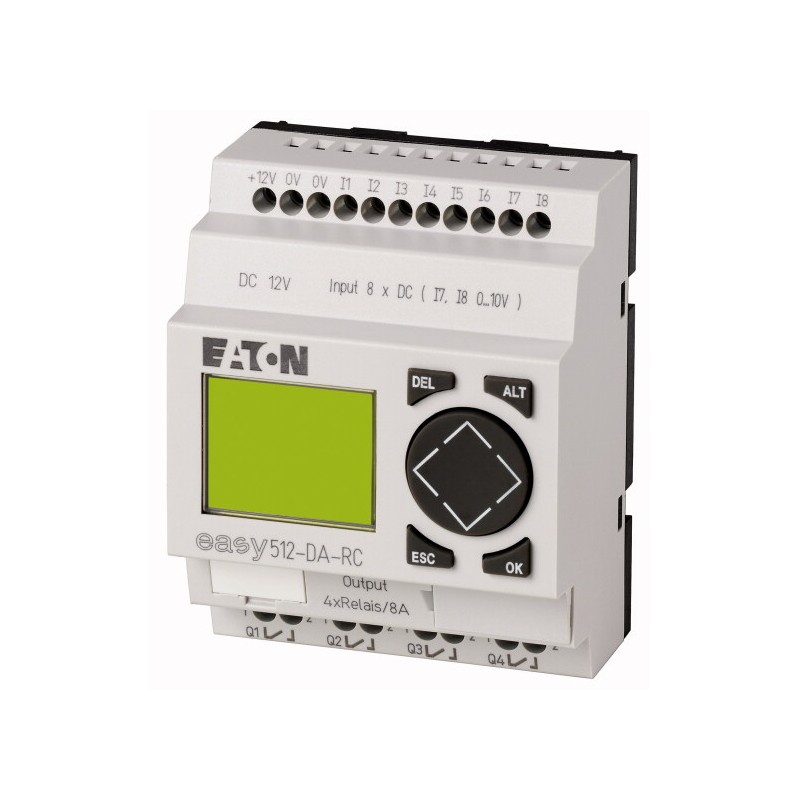

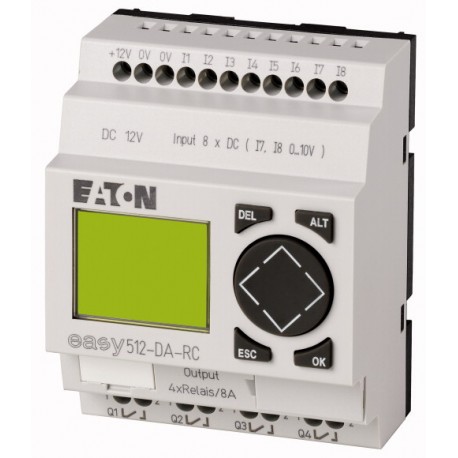

EASY512-DA-RC 274106 0004519755 EATON ELECTRIC Modulo 8e 4s / 12 VDC r
EASY512-DA-RC
274106
0004519755
EATON-MOELLER
Modulo 8e 4s / 12 VDC r
Relé de controle, 12 V DC, 8DI(2AI), relés 4DO, display, tempo
Relé de controle eletrônico, tensão nominal de operação 12VDC, 8 entradas digitais 24VDC, 2 entradas utilizáveis como entradas analógicas, 4 saídas de relé, teclado, display LCD, interruptor de tempo
Controladores industriais (PLC) > Módulo lógico
Relés programáveis EASY e displays MFD
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Entrega do programa
A gama de produtos | Relés de controle de easyRelay | ||
Função básica | easy500 | ||
Descrição | Stand alone personalizado laser de inscrição ou de entrega com o programa do usuário possível com FÁCIL COMBINAÇÃO-* produto (artigo Nº 2010781) | ||
Entradas | |||
Entrada Digital de contagem | digital: 8 digital: 8; de que pode ser usado como analógico: 2 | ||
Digital | 8 | ||
do que pode ser usado como analógico | 2 | ||
Saídas | |||
Tipo | Relé | ||
Quantidade de saídas | Relés: 4 | ||
Saídas | Número | 4 | |
Relé de 10 (UL) | 4 | ||
Recursos adicionais | |||
Exibir | com a exibição, com teclado | ||
Relógio em tempo Real | |||
| Geral | |||
Normas | EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27 | ||
Dimensões (W x H x D) | mm | De 71,5 x 90 x 58 (4 PE) | |
Peso | kg | 0.2 | |
Montagem | Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios) | ||
| Terminal de capacidades | |||
Sólidos | mm2 | 0.2/4 (AWG 22 - 12) | |
Flexível com virola | mm2 | 0.2/2.5 (22 AWG - 12) | |
Chave de fenda padrão | mm | De 3,5 x 0,8 | |
Max. torque de aperto | Nm | 0.6 | |
| Climáticas, condições ambientais | |||
Temperatura de funcionamento | °C | Em conformidade com a norma IEC 60068-2-1, -25 - +55 | |
Condensação | Tomar as medidas adequadas para evitar a condensação | ||
Display LCD (bem legível) | °C | 0 - 55 | |
Armazenamento | °C | -40 - +70 | |
umidade relativa | % | em conformidade com a norma IEC 60068-2-30, IEC 60068-2-78 5 - 95 | |
Pressão de ar (operação) | hPa | 795 - 1080 | |
| Condições do ambiente, mecânica | |||
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Vibrações | Hz | Em conformidade com a norma IEC 60068-2-6 amplitude constante 0,15 mm: 10 - 57 aceleração constante de 2 g: 57 - 150 | |
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11 | Impactos | 18 | |
Solte a norma IEC/EN 60068-2-31 | Altura da queda | mm | 50 |
Queda livre, embalados (IEC/EN 60068-2-32) | m | 1 | |
Posição de montagem | Vertical ou horizontal | ||
| Compatibilidade eletromagnética (EMC) | |||
Categoria de sobretensão/grau de poluição | III/2 | ||
A descarga eletrostática (ESD) | |||
norma aplicada | de acordo com a norma IEC EN 61000-4-2 | ||
A descarga de ar | kV | 8 | |
Contato descarga | kV | 6 | |
Campos eletromagnéticos (RFI) IEC EN 61000-4-3 | V/m | 10 | |
Rádio supressão de interferência | EN 55011 Classe B, EN 55022 Classe B | ||
Explosão | kV | de acordo com a norma IEC/EN 61000-4-4 Cabos de alimentação: 2 Os cabos de sinal: 2 | |
poder de pulsos (Surto) | de acordo com a norma IEC/EN 61000-4-5 1 kV (cabos de alimentação, simétricas) | ||
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6) | V | 10 | |
| Resistência de isolamento | |||
Folga no ar e distâncias | EN 50178, UL 508, CSA C22.2, Nº 142 | ||
Resistência de isolamento | EN 50178 | ||
| Back-up de relógio em tempo real | |||
Back-up de relógio em tempo real | |||
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 2 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 55 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Atende a norma de produto. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. | ||
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
| PLC (EG000024) / módulo de Lógica (EC001417) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / módulo de Lógica ([email protected] [AKE539011]) | |||
Tensão de alimentação AC 50 Hz | V | 0 - 0 | |
Tensão de alimentação CA 60 Hz | V | 0 - 0 | |
Tensão de alimentação DC | V | 10.2 - 15.6 | |
Tipo de tensão de tensão de alimentação | DC | ||
Corrente de comutação | Um | 8 | |
Número de entradas analógicas | 2 | ||
Número de saídas analógicas | 0 | ||
Número de entradas digitais | 8 | ||
Número de saídas digitais | 4 | ||
Com saída de relé | Sim | ||
Número de HW-interfaces Ethernet industrial | 0 | ||
Número de HW-interfaces PROFINET | 0 | ||
Número de HW-interfaces RS-232 | 0 | ||
Número de HW-interfaces RS-422 | 0 | ||
Número de HW-interfaces RS-485 | 0 | ||
Número de HW-interfaces serial TTY | 0 | ||
Número de HW-interfaces USB | 0 | ||
Número de HW-interfaces paralela | 0 | ||
Número de HW-interfaces sem Fio | 0 | ||
Número de HW-outras interfaces | 1 | ||
Com interface óptica | Nenhum | ||
Suporte de protocolo para TCP/IP | Nenhum | ||
Suporte de protocolo para PROFIBUS | Nenhum | ||
Suporte de protocolo para PODE | Nenhum | ||
Suporte de protocolo para INTERBUS | Nenhum | ||
Suporte de protocolo para a ASI | Nenhum | ||
Suporte de protocolo para KNX | Nenhum | ||
Suporte de protocolo para MODBUS | Nenhum | ||
Suporte de protocolo de Dados-de-Estrada | Nenhum | ||
Suporte de protocolo para DeviceNet | Nenhum | ||
Suporte de protocolo para SUCONET | Nenhum | ||
Suporte de protocolo de LON | Nenhum | ||
Suporte de protocolo para PROFINET IO | Nenhum | ||
Suporte de protocolo para PROFINET CBA | Nenhum | ||
Suporte de protocolo para SERCOS | Nenhum | ||
Suporte de protocolo Foundation Fieldbus | Nenhum | ||
Suporte de protocolo de rede EtherNet/IP | Nenhum | ||
Suporte de protocolo de Interface de Segurança no Trabalho | Nenhum | ||
Suporte de protocolo de Segurança do DeviceNet | Nenhum | ||
Suporte de protocolo para INTERBUS-Segurança | Nenhum | ||
Suporte de protocolo para PROFIsafe | Nenhum | ||
Suporte de protocolo para SafetyBUS p | Nenhum | ||
Suporte de protocolo para outros sistemas de bus | Nenhum | ||
Rádio Bluetooth padrão | Nenhum | ||
Rádio padrão WLAN 802.11 | Nenhum | ||
Rádio padrão GPRS | Nenhum | ||
Rádio padrão GSM | Nenhum | ||
Rádio padrão UMTS | Nenhum | ||
IO link master | Nenhum | ||
Redundância | Nenhum | ||
Com display | Sim | ||
Grau de proteção (IP) | IP20 | ||
Dispositivo básico | Sim | ||
Expansível | Nenhum | ||
Expansão dispositivo | Nenhum | ||
Com timer | Sim | ||
Montagem em trilho possível | Sim | ||
Montagem na parede/montagem directa | Sim | ||
Frente a construir no possível | Nenhum | ||
Cremalheira-montagem possível | Nenhum | ||
Adequado para funções de segurança | Nenhum | ||
Categoria, de acordo com EN 954-1 | Nenhum | ||
SIL, de acordo com IEC 61508 | Nenhum | ||
Nível de desempenho acc. EN ISO 13849-1 | Nenhum | ||
Appendant agente de operação (Ex ia) | Nenhum | ||
Appendant agente de operação (Ex ib) | Nenhum | ||
Explosão categoria de segurança para gás | Nenhum | ||
Explosão categoria de segurança para pó | Nenhum | ||
Largura | mm | 71.5 | |
Altura | mm | 90 | |
Profundidade | mm | 58 | |
Aprovações
| Padrões De Produto | IEC/EN ver Dados Técnicos; UL 508, CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcação CE | ||
| UL Arquivo Nº. | E135462 | ||
| UL Controlo de Categoria Nenhuma. | NRAQ | ||
| CSA Arquivo. | 012528 | ||
| CSA Classe Nenhuma. | 2252-01 + 2258-02 | ||
| América Do Norte Certificação | UL, CSA | ||
| Grau de Proteção | IEC: IP20, UL/CSA Tipo: - |
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 0 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 0 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 10.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Corrente de comutação (EF000188) | 8 A |
| Número de entradas analógicas (EF001994) | 2 |
| Número de saídas analógicas (EF001995) | 0 |
| Número de entradas digitais (EF001992) | 8 |
| Número de saídas digitais (EF001993) | 4 |
| Com saída a relé (EF003198) | Sim |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 1 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Redundância (EF003156) | Não |
| Com display (EF000458) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Dispositivo básico (EF007279) | Sim |
| Expansível (EF000119) | Não |
| Dispositivo de expansão (EF007163) | Não |
| Com temporizador (EF000256) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Sim |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Largura (EF000008) | 72 mm |
| Altura (EF000040) | 90 mm |
| Profundidade (EF000049) | 58 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
