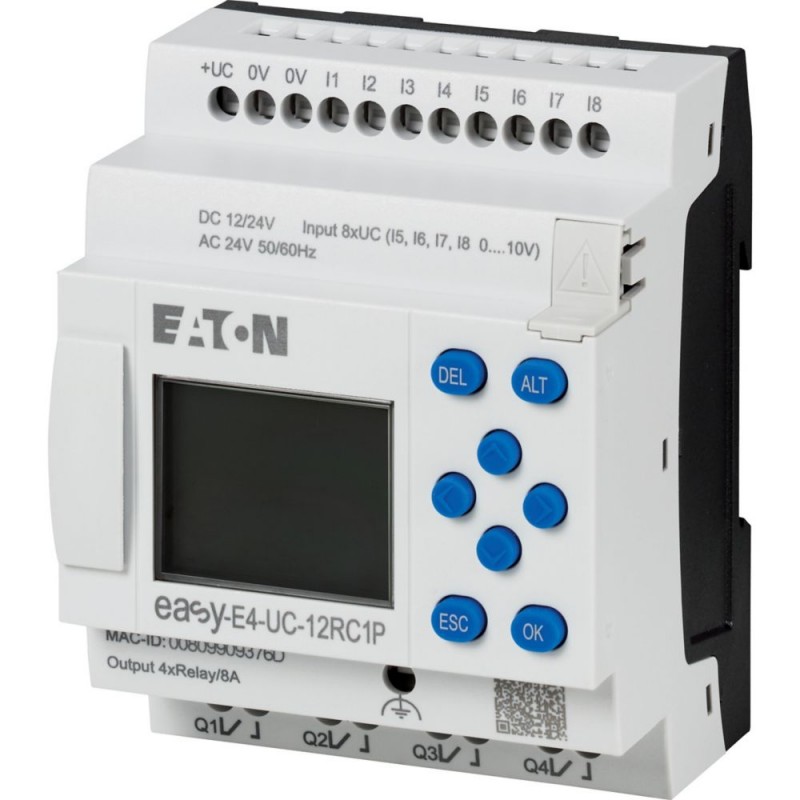

EASY-E4-UC-12RC1P 197504 Y7-197504 EATON ELECTRIC Dispositivo base do controlador Nano Easy E4 12/24 V DC 24.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EASY-E4-UC-12RC1P 197504 Y7-197504 EATON ELECTRIC Dispositivo base do controlador Nano Easy E4 12/24 V DC 24..

EASY-E4-UC-12RC1P

197504

Y7-197504

EATON-MOELLER

Dispositivo base do controlador Nano Easy E4 12/24 V DC 24 V AC 8 ED 4 SD

Eaton Moeller® series EASY Control relays easyE4 with display (expandable, Ethernet), 12/24 V DC, 24 V AC, Inputs Digital: 8, of which can be used as analog: 4, push-in terminal

Relé controlado eletronicamente com tensão nominal de operação de 12 VDC, 24 VDC ou 24 VCA. Estão disponíveis 8 entradas digitais com 12 VDC, 24 VDC ou 24 VAC, das quais 4 entradas também podem ser usadas como entradas analógicas e 4 entradas podem ser usadas como contadores de alta velocidade. O relé de controle tem 4 saídas de relé para 12-250 VAC ou 12-240 VDC. O relé de controle easy-E4 é equipado com um display, um relógio, uma interface Ethernet integrada e terminais push-in. O relé de controle pode ser expandido por expansões de E/S digitais da série easyE4.

Mais detalhes


Controladores industriais (PLC) > Módulo lógico

Easy E4 Nanocontroladores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $274.86
Preço unitário: $274.86
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series EASY Control relay
Catalog Number
197504
EAN
4015081940820
Product Length/Depth
58 mm
Product Height
90 mm
Product Width
72 mm
Product Weight
0.25 kg
Compliances
Eaton supports the product until its end of life
Certifications
EN 55011
IEC/EN 61000-4-2
EN 55022
IEC 60068-2-6
IEC/EN 61000-4
IEC 60068-2-27
UL Listed
UL Category Control No.: NRAQ, NRAQ7
IEC/EN 61131-2
IEC 60068-2-30
EN 61010
IEC/EN 61000-6-3
IEC/EN 61000-6-2
EN 50178
UL File No.: E205091
DNV GL
CE
UL hazardous location class I
UL hazardous location division 2
UL hazardous location group A (acetylene)
UL hazardous location group B (hydrogen)
UL hazardous location group C (ethylene)
UL hazardous location group D (propane)
Catalog Notes
Accuracy of the real-time clock depending on ambient air temperature - fluctuations of up to ± 5 s/day (± 0.5 h⁄year) are possible
Model Code
EASY-E4-UC-12RC1P

Especificações do produto

Used with
easyE4
Type
easyE4 base device
Features
Expandable
Networkable (Ethernet)
Air discharge
8 kV
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Cable type
CAT5
Fitted with:
Display
Relay output
Timer
Keypad
Real time clock
Pollution degree
2
Accuracy
± 2 s/day, Real-time clock to inputs (± 0.2 h⁄Year)
± 1 %, Repetition accuracy of timing relays (of values)
± 2 %, (I7, I8) ± 0.12 V, of actual value, within a single device (Analog Inputs)
± 3 %, of actual value, two easy devices (Analog Inputs)
Burst impulse
2 kV, Signal cable
2 kV, Supply cable
According to IEC/EN 61000-4-4
Rated impulse withstand voltage (Uimp)
6 kV (contact-coil)
Utilization category
B 300 Light Pilot Duty, UL/CSA Control Circuit Rating Codes AC
R 300 Light Pilot Duty, UL/CSA Control Circuit Rating Codes DC
Air pressure
795 - 1080 hPa (operation)
Explosion safety category for dust
None
Environmental conditions
Clearance in air and creepage distances according to EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Condensation: prevent with appropriate measures
Indication
LCD-display used as status indication of Digital inputs 12 V DC
LCD-display used as status indication of Digital inputs 24 V DC
Input
Voltage (DC)
Explosion safety category for gas
None
Mounting method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Front build in possible
Rail mounting possible
Wall mounting/direct mounting
Voltage type
AC/DC
Mounting position
Horizontal
Vertical
Output
Voltage
Relay outputs in groups of 1
> 500 mA (Relay outputs, Recommended for load: 12 V AC/DC)
Current
4 Relay Outputs
Contact discharge
6 kV
Base type
No
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-40 °C
Conventional thermal current ith of auxiliary contacts (1-pole, open)
8 A
Equipment heat dissipation, current-dependent Pvid
4 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Height of fall (IEC/EN 60068-2-32) - max
0.3 m
Number of HW-interfaces (industrial ethernet)
1
Number of HW-interfaces (other)
0
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (RS-232)
0
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
0
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
0
Number of HW-interfaces (wireless)
0
Overvoltage category
III
Software
EASYSOFT-SWLIC/easySoft7
Surge rating
1 kV, Supply cables, symmetrical, power pulses (Surge), EMC
2 kV, Supply cables, asymmetrical, power pulses (Surge), EMC
According to IEC/EN 61000-4-5 Level 4
Cable length
30 m, screened, Analog inputs
40 m (max. per input), Digital inputs 24 V DC
100 m, unscreened, Digital inputs 12 V DC
100 m, unscreened, Digital inputs 24 V AC
Conversions
Each CPU cycle, Analog inputs
Electromagnetic fields
1 V/m at 2 - 2.7 GHz (according to IEC EN 61000-4-3)
10 V/m at 0.08 - 1.0 GHz (according to IEC EN 61000-4-3)
3 V/m at 1.4 - 2 GHz (according to IEC EN 61000-4-3)
Display type
Monochrome
Protection against polarity reversal
Yes
Number of inputs (analog)
4
Connection type
Ethernet: RJ45 plug, 8-pole
Push in terminals
Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Radio interference class
Class B (EN 61000-6-3)
Number of outputs (digital)
4
Data transfer rate
10/100 MBit/s
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)
Degree of protection
IP20
Safe isolation
300 V AC, Between coil and contact, According to EN 50178
300 V AC, Between two contacts, According to EN 50178
Delay time
20 ms typ., Digital inputs 12 V DC (I1 - I8), Delay time from 0 to 1, Debounce ON
20 ms typ., Digital inputs 24 V DC (I1 - I8), Delay time from 0 to 1, Debounce ON
20 ms typ., Digital inputs 24 V DC (I1 - I8), Delay time from 1 to 0, Debounce ON
0.015 ms typ., Digital inputs 12 V DC (I1 - I8), Delay time from 0 to 1, Debounce OFF
0.015 ms typ., Digital inputs 12 V DC (I1 - I8), Delay time from 1 to 0, Debounce OFF
0.015 ms typ., Digital inputs 24 V DC (I1 - I8), Delay time from 1 to 0, Debounce OFF
0.015 ms typ., Digital inputs 24 V DC (I1 - I8), Delay time from 0 to 1, Debounce OFF
20 ms typ., Digital inputs 12 V DC (I1 - I8), Delay time from 1 to 0, Debounce ON
Residual ripple
5 % (transistor outputs)
≤ 5 %
Rapid counter inputs
1:1 (Pulse pause ratio)
10 kHz, Counter frequency
≤ 20 m (cable length, screened)
-2147483648 - 2147483647 (value range)
Square (pulse shape)
Number: 4 (I1, I2, I3, I4 - Digital inputs 24 V DC)
Supply frequency
50/60 Hz (± 5%)
Insulation resistance
According to EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Incremental counter
Pulse shape: Square
Signal offset: 90°
Counter frequency: ≤ 5 kHz
Number of counter inputs: 2 (I1 + I2, I3 + I4)
Pulse pause ratio: 1:1
Value range: -2147483648 to +2147483647
Vibration resistance
10 - 57 Hz, 0.15 mm constant amplitude
According to IEC/EN 60068-2-6
57 - 150 Hz, 2 g constant acceleration
Incremental encoder
Cable length: ≤ 20 m (screened)
Input impedance
13.3 kΩ
Input current
200 mA
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts
Frequency counter
Pulse shape: Square (digital inputs 24 V DC)
Cable length: ≤ 20 m (screened, Digital inputs 24 V DC)
Counter frequency: 5 kHz (Digital inputs 24 V DC)
Number: 4 (I1, I2, I3, I4 - Digital inputs 24 V DC)
Pulse pause ratio: 1:1 (Digital inputs 24 V DC)
Input frequency
50/60 Hz (Digital inputs, at 115/230 V AC)
50/60 Hz (Digital inputs, at 24 V DC)
Input voltage
Status 0: ≤ 15 V DC (I1 - I4, Digital inputs, 24 V DC)
Signal 0: ≤ 5 V DC (I1 - I8, Digital inputs, 24 V DC)
Rated breaking capacity
200000 Operations at DC-13, 24 V DC, 1 A (500 Ops./h)
300000 Operations at AC-15, 250 V AC, 3 A (600 Ops./h)
Lifespan, electrical
25,000 Operations (Fluorescent lamp load 1 x 58 W at 230/240 V AC, conventional, compensated)
25,000 Operations (Fluorescent lamp load 10 x 58 W at 230/240 V AC, with upstream electrical device)
25,000 Operations (Fluorescent lamp load 10 x 58 W at 230/240 V AC, uncompensated)
25,000 Operations (Filament bulb load at 500 W, 115/120 V AC)
25,000 Operations (Filament bulb load at 1000 W, 230/240 V AC)
Signal range
0 - 10 V DC, Analog inputs
Lifespan, mechanical
1,000,000 Operations
Making/breaking capacity
28/28 VA (DC, at R 300)
3600/360 VA (AC, at B 300)
Potential isolation
Basic isolation: 600 V AC (Relay outputs)
Between Analog inputs and Digital inputs: no
Between Relay outputs: yes
Number of inputs (digital)
4
8
Voltage dips
≤ 1 ms from rated voltage (12 V DC)
10 ms
Uninterrupted current
1 A DC, at R 300 (UL/CSA)
10 A AC, at 240 V AC (UL/CSA)
8 A DC, at 24 V DC (UL/CSA)
5 A AC, max. thermal continuous current cos ϕ = 1 at B 300 (UL/CSA)
Protocol
MODBUS
TCP/IP
Number of interfaces (PROFINET)
0
Number of outputs (analog)
0
Rated insulation voltage (Ui)
240 V
Static heat dissipation, non-current-dependent Pvs
3 W
Supply voltage at AC, 50 Hz - max
26.4 VAC
Supply voltage at AC, 50 Hz - min
20.4 VAC
Supply voltage at AC, 60 Hz - max
26.4 VAC
Supply voltage at AC, 60 Hz - min
20.4 VAC
Supply voltage at DC - max
28.8 VDC
Supply voltage at DC - min
10.2 VDC
Switching current
8 A
Product category
Control relays easyE4
Protection
Miniature circuit-breaker B16 or slow-blow 8 A fuse, Protection of an output relay
Resolution
Power consumption
3 W
Rated operational voltage
Max. 300 V AC
Max. 300 V DC
85 - 264 V AC
100/110/115/120/230/240 AC (-15 %/+10 %)
Short-circuit protection
≥ 1A (T), Fuse, Power supply
Switching frequency
0.5 Hz, Inductive load, Relay outputs
10 Hz, Relay outputs
2 Hz, Resistive load/lamp load, Relay outputs
Terminal capacity
0.2 - 4 mm² (AWG 22 - 12), solid
0.2 - 2.5 mm² (22 - 12 AWG), flexible with ferrule

ETIM for 197504 PLC´s (EC001417)
Característica Valor
Tensão de alimentação AC 50 Hz (EF007532) 20.4 V
Tensão de alimentação AC 60 Hz (EF007533) 20.4 V
Tensão de alimentação DC (intervalo) (EF007534) 10.2 V
Tipo de tensão de alimentação (EF002991) AC/DC
Corrente de comutação (EF000188) 8 A
Consumo (potência em VA) (EF000346) 3 W
Número de entradas analógicas (EF001994) 4
Número de saídas analógicas (EF001995) 0
Número de entradas digitais (EF001992) 4
Número de saídas digitais (EF001993) 4
Com saída a relé (EF003198) Sim
Número de interfaces industriais HW Ethernet industrial (EF003020) 1
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS-232 (EF003021) 0
Número de interfaces HW RS-422 (EF003022) 0
Número de interfaces HW RS-485 (EF003023) 0
Número de interfaces HW de série TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW paralelas (EF003026) 0
Número de interfaces HW sem fio (EF006933) 0
Número de interfaces HW outras (EF003027) 0
Com interface ótica (EF003028) Não
Suporta protocolo EtherCAT (EF017564) Não
Suporta o protocolo TCP/IP (EF003050) Sim
Suporta o protocolo PROFIBUS (EF003052) Não
Suporta o protocolo CAN (EF003053) Não
Suporta o protocolo INTERBUS (EF003054) Não
Suporta o protocolo ASI (EF003051) Não
Suporta o protocolo KNX (EF003055) Não
Suporta o protocolo MODBUS (EF003057) Sim
Suporta o protocolo Data-Highway (EF003058) Não
Suporta o protocolo DeviceNet (EF003059) Não
Suporta o protocolo SUCONET (EF003060) Não
Suporta protocolo LON (EF003017) Não
Suporta o protocolo PROFINET IO (EF007525) Não
Suporta o protocolo PROFINET CBA (EF007524) Não
Suporta o protocolo SERCOS (EF006657) Não
Suporta o protocolo o Foundation Fieldbus (EF007522) Não
Suporta o protocolo Ethernet/IP (EF007521) Não
Protocolo de suporte à segurança da interface AS no trabalho (EF007519) Não
Suporta o protocolo DeviceNet Safety (EF007520) Não
Suporta o protocolo INTERBUS-Safety (EF006662) Não
Suporta o protocolo PROFIsafe (EF007526) Não
Suporta o protocolo SafetyBUS p (EF007527) Não
Suporta o protocolo outros sistemas de barramento (EF003062) Não
Rádio padrão Bluetooth (EF007178) Não
Rádio padrão WLAN 802.11 (EF007179) Não
Rádio padrão GPRS (EF008523) Não
Rádio padrão GSM (EF008524) Não
UMTS padrão de rádio (EF008525) Não
Mestre de Link IO (EF007298) Não
Redundância (EF003156) Não
Com display (EF000458) Sim
Grau de proteção (IP) (EF005474) IP20
Dispositivo básico (EF007279) Não
Expansível (EF000119) Sim
Dispositivo de expansão (EF007163) Não
Com temporizador (EF000256) Sim
Possível montagem em calha (EF003972) Sim
Montagem na parede/montagem direta (EF007020) Sim
Construção frontal possível (EF007016) Sim
Possível montagem em rack (EF007018) Não
Adequado para funções de segurança (EF001597) Não
SIL de acordo com IEC 61508 (EF009889) Nenhum
Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) Nenhum
Equipamento associado (Ex ia) (EF004141) Não
Equipamento associado (Ex ib) (EF004142) Não
Categoria de segurança contra explosão de gás (EF003997) Nenhum
Categoria de segurança contra explosão para poeira (EF003998) Nenhum
Certificado UL classe I para locais perigosos (EF017622) Sim
Certificado UL classe II para locais perigosos (EF017625) Não
Certificado UL classe III para locais perigosos (EF017627) Não
Certificado UL divisão I para locais perigosos (EF017628) Não
Certificado UL divisão II para locais perigosos (EF017629) Sim
Certificado UL grupo A para locais perigosos (acetileno) (EF017632) Sim
Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) Não
Certificado UL grupo C para locais perigosos (etileno) (EF017635) Sim
Certificado UL grupo D para locais perigosos (propano) (EF017636) Sim
Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) Não
Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) Não
Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) Não
Largura (EF000008) 72 mm
Altura (EF000040) 90 mm
Profundidade (EF000049) 58 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EASY-E4-UC-12RC1P Y7-197504 197504 EN_199507.pdf 2 Mbytes EASY-E4-UC-12RC1P Y7-197504 197504 EN_199507.pdf

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
