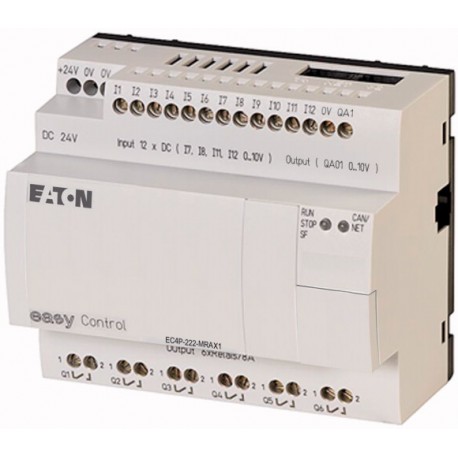

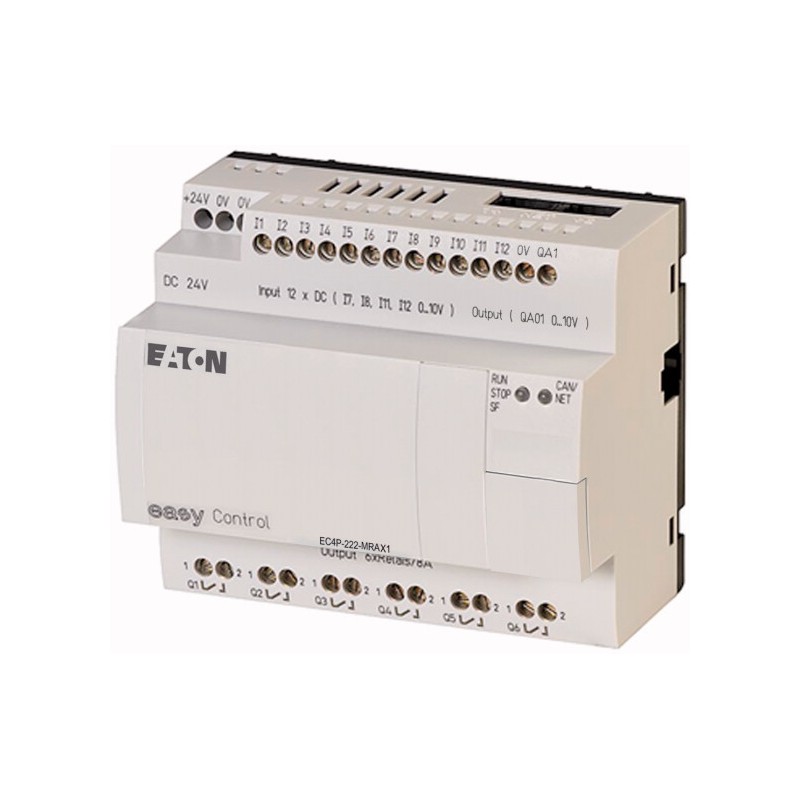

EC4P-222-MRAX1 106406 0004519739 EATON ELECTRIC Fácil controle de 24 VCC, com Ethernet, Relay,
EC4P-222-MRAX1
106406
0004519739
EATON-MOELLER
Fácil controle de 24 VCC, com Ethernet, Relay,
CLP compacto; 24 V DC; 12 ED(4 EA); 6 DP(R); 1 SA; Ethernet; CÃO
CLP compacto, 24 VCC, 12DI(4AI), 6DO(R), 1AO, Ethernet, CAN
Controlador compacto para tarefas de automação de pequeno e médio porte, programação de acordo com IEC 61131 (CoDeSys), interface Ethernet e interface serial (tipos EC4P-222) são para fins de programação, comunicação via UDP e Modbus, bem como conexão de clientes OPC
Controladores industriais (PLC) > Um Conjunto de dispositivos de PLC
Automatises programáveis EC4P
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Compacto PLC, 24 V DC, 12DI(de 4AI), 6DO(R), 1AO, ethernet, PODE
Controlador compacto para pequenas e médias tarefas de automação, programação de acordo com a norma IEC 61131 (CoDeSys), a interface Ethernet e a interface serial (ec4p-222 tipos) são, para fins de programação, a comunicação via UDP e Modbus, bem como a conexão de clientes OPC
Programa de entrega
Expansível: Entradas/saídas e sistemas de ônibus
individual laser de inscrição possível com EC4-COMBINAÇÃO-*
individual laser de inscrição possível com EC4-COMBINAÇÃO-*
Descrição
easyNet/CANopen® Ethernet e a bordo
Entradas
Digital
Doze
do que pode ser usado como analógico
Quatro
Saídas
Relé de 10 (UL)
Seis
Analógico
Um
Tensão de alimentação
24 V DC
Dados técnicos
Geral

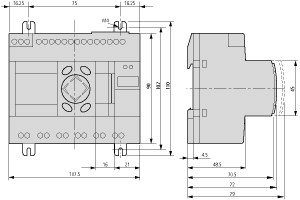

Dimensões (W x H x D)
107.5 x 90 x 72 sem/79, com adaptador para MCC (6 SU) mm
Peso
0,3 kg
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso com 3 suportes de fixação ZB4-101-GF1 (acessórios)
Terminal de capacidades
Sólidos
0.2/4 (AWG 22 - 12) mmDois
Flexível com virola
0.2/2.5 (22 AWG - 12) mmDois
Chave de fenda padrão
0,8 x 3,5 mm
Max. torque de aperto
0,6 Nm
Climáticas, condições ambientais
Temperatura de funcionamento
-25 a 55, frio como o de acordo com a IEC 60068-2-1, o calor como de acordo com a IEC 60068-2-2 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Display LCD (bem legível)
0 - 55 °C
Armazenamento [ϑ]
-40 - +70 °C
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
5 - 95 %
Pressão de ar (operação)
De 1080 1080 hPa
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações (IEC/EN 60068-2-6)Amplitude constante 0,15 mm
10 - 57 Hz
Vibrações (IEC/EN 60068-2-6)Aceleração constante de 2 g
57 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
18 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
Posição de montagem
Vertical ou horizontal
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
II/2
A descarga eletrostática (ESD)norma aplicada
IEC EN 61000-4-2, Nível 3
A descarga eletrostática (ESD)A descarga de ar
8 kV
A descarga eletrostática (ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
10 V/m
Rádio supressão de interferência
EN 55011 Classe B, EN 55022 Classe B
Explosão
IEC/EN 61000-4-4, nível de 3 kV
ExplosãoCabo de alimentação
2 kV
ExplosãoAs linhas de sinal
2 kV
poder de pulsos (Surto)
2 kV (cabos de alimentação, simétrica, FÁCIL...AC)
0,5 kV (cabos de alimentação, simétrica, fácil-DC)
de acordo com a norma IEC/EN 61000-4-5
0,5 kV (cabos de alimentação, simétrica, fácil-DC)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Resistência de isolamento
Folga no ar e distâncias
EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
EN 50178
Back-up de relógio em tempo real
Back-up de relógio em tempo real

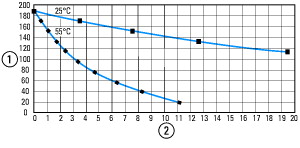

① Backup de tempo (horas) com carga completa capacitor de dupla camada
② Vida útil (anos)
② Vida útil (anos)
Precisão do relógio de tempo-real
nenhuma parte. ± 5 (± 0.5 h⁄Ano) s/dia
Memória retentiva
Ciclos de escrita da memória retentiva
10000000000 (101⁰) (Leia-ciclos de escrita)
Fonte de alimentação
Tensão operacional nominal [Ue]
24 VCC (-15/+20%) V
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
Ondulação Residual
Superior a 5 %
Corrente de entrada
normalmente 140 mA a Ue
Quedas de tensão
≤ 10
(IEC/EN 61131-2) ms
(IEC/EN 61131-2) ms
Dissipação de calor [P]
Normalmente 3.4 W
CPU
Processador
Infineon XC161
MemóriaCódigo do programa/dados
256/14 segmentos de 16 KB cada kByte
MemóriaMarcador/retentiva de dados
16/4/4/8 KByte
O tempo de ciclo para 1 k de instruções (Bit, Byte)
< 0,3 ms
Interfaces
PRG interface RS232Taxa de transferência de dados
4.8, 9.6, 19.2, 38.4, 57.6, 115.2 (o formato de caractere: 8 bits de dados, sem paridade, 1 bit de parada) kBit/s
PRG interface RS232Tipos de ligação
RJ45-ônibus
PRG interface RS232Potencial de isolamento
nenhum
PRG interface RS232Modo mestreTaxa de transferência de dados
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 kbit/s
PRG interface RS232Modo mestreFormatos de caractere
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
PRG interface RS232Modo mestreNúmero de transmissão de bytes em um bloco
190 bytes
PRG interface RS232Modo mestreNúmero de bytes recebidos em um bloco
190 bytes
EthernetTaxa de transferência de dados
10 MBit/s, 100 m Mbit/s
EthernetTipos de ligação
RJ45
EthernetPotencial de isolamento
Nenhum
CANopen®Taxa de transferência de dados
500 kBit/s, 25 m250 kBit/s, 60m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m
CANopen®A terminação do barramento (primeira e última estação)
FÁCIL-NT-R plug (incl. ônibus resistor de terminação de 120 Ω)
CANopen®Tipos de ligação
2 x RJ45 de 8 pólos
Modo mestreNúmero
Oito
Modo escravoEstações
max. 126 Número
Modo escravoDOP tipo de
Assíncrona, cíclicas, acíclicas
Modo escravoControle de contato corrente nominal
Para DS 301 V4
Entradas digitais 24 V DC
Número
Doze
As entradas podem ser usadas como entradas analógicas
4 (I7, I8, I11, I12)
Exibição De Status
Visor LCD
Potencial de isolamento
a partir de produtos: sim
a rede easyNet, easyLink
a rede easyNet, easyLink
Tensão operacional nominal [Ue]
24 V DC
Tensão de entrada
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) no sinal "0"
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) no sinal "1" V DC
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) no sinal "1" V DC
Corrente de entrada em 1 de sinalCorrente de entrada de sinal 1
3.3 (I1 a I6)
2.2 (I7, I8)
3.3 (I9, I10)
2.2 (I11, I12) mA
2.2 (I7, I8)
3.3 (I9, I10)
2.2 (I11, I12) mA
O tempo de desaceleração
normalmente 0.02 (I1 - I4), normalmente de 0,25 (I5 - I12) (a partir de "0" para "1")
normalmente 0.02 (I1 - I4), normalmente de 0,25 (I5 - I12) (a partir de "0" para "1") ms
normalmente 0.02 (I1 - I4), normalmente de 0,25 (I5 - I12) (a partir de "0" para "1") ms
Comprimento do cabo
100 (sem blindagem) m
Contador IncrementalNúmero de entradas do contador
1 (I1, I2, I3, I4)
Contador IncrementalIntervalo de valor
32 Bits
Contador IncrementalO contador de frequência
Superior a 40 kHz
Contador IncrementalForma do pulso
Praça
Contador IncrementalEntradas do contador
I1, I2
Contador IncrementalEntrada de referência de
I3
Contador IncrementalEntrada para referência interruptor
I4
Contador IncrementalContador de entradas I1 e I2, I3 e I4
Um
Contador IncrementalDesvio do sinal
90°
Rápido entradas do contadorNúmero
2 (I1, I2), às 16 Bits ou 1 (I1) em 32 Bits
Rápido entradas do contadorIntervalo de valor
16/32 Bits
Rápido entradas do contadorComprimento do cabo
Superior a 20 (projectado) m
Rápido entradas do contadorO contador de frequência
Superior a 50 kHz
Rápido entradas do contadorForma do pulso
Praça
Entradas analógicas
Número
4 (I7, I8, I11, I12)
Potencial de isolamento
a partir de produtos: sim
a interface/cartão de memória: não
a interface/cartão de memória: não
Tipo de entrada
Tensão DC
O alcance do sinal
0-10 V DC
Resolução
0,01 V analógica
0,01 V digital
10 Bits (valor 0 - 1023)
0,01 V digital
10 Bits (valor 0 - 1023)
Impedância de entrada
11.2 kΩ
A precisão do valor realDentro de um único dispositivo
± 2, (I7, I8, I11, I12) ± 0.12 V %
Tempo de conversão analógica/digital
cada ciclo de CPU ms
Corrente de entrada
< 1 mA
Comprimento do cabo
≦ 30, exibido m
Saídas analógicas
Número
Um
Tipo de saída
Tensão DC
Max. corrente de saída
0,01 A
A resistência de carga
1 kΩ
Sobrecarga e curto-circuito de proteção
Sim
Resolução
0,01 V DC analógico
10 Bits (valor 0 - 1023) digital
10 Bits (valor 0 - 1023) digital
Tempo de recuperação
100 µs
Rigor-25 °C - 55 °C
2 %
Rigor25°C
1 %
Tempo de conversão analógica/digital
cada ciclo de CPU ms
Saídas de relé
Saídas em grupos
Um
Seccionamento paralelo de saídas para aumento da produção
Não permitido
A protecção de um relé de saída
Disjuntor B16 ou fusível 8-A (lenta)
Potencial de isolamento
a partir de fonte de alimentação: sim
A partir dos dados: sim
em grupos
Isolamento de segurança de acordo com EN 50178: 300 V AC
Básico de isolamento: 600 V CA
A partir dos dados: sim
em grupos
Isolamento de segurança de acordo com EN 50178: 300 V AC
Básico de isolamento: 600 V CA
Vida útil mecânica [Operações]
10 x 10Seis
ContactosCorrente térmica convencional (10 UL)
8
ContactosRecomendado para carregar: 12 V AC/DC
> 500 mA
ContactosCurto-circuito à prova de cos ϕ = 1, característica B16 em 600 A
16 A
ContactosCurto-circuito à prova de cos ϕ = 0,5 a 0,7, característica B16 em Um 900
16 A
ContactosNominal de impulso atmosférico tensão Uimpde contato bobina
6 kV
ContactosTensão operacional nominal [Ue]
250 V CA
Tensão nominal de isolamento [Ueu]
250 V CA
Isolamento de segurança de acordo com EN 50178
300 entre a bobina e contato
300 entre dois contactos V AC
300 entre dois contactos V AC
Capacidade de tomada deCA--15 a, 250 V AC, 3 (600 ops./h) [Operações]
Trezentos mil
Capacidade de tomada deDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Operações]
Duzentos mil
Capacidade de interrupçãoAC-15 a, 250 V AC, 3 (600 Ops./h) [Operações]
Trezentos mil
Capacidade de interrupçãoDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Operações]
Duzentos mil
Filamento de lâmpada de carga1000 W com 230/240 V AC [Operações]
Vinte e cinco mil
Filamento de lâmpada de carga500 W em 115/120 V AC [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACCom o upstream dispositivo elétrico [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACDescompensada [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 1 x 58 W com 230/240 V AC, convencional, compensado [Operações]
Vinte e cinco mil
Frequência de comutaçãoOperações mecânicas
10 x 10Seis
Frequência de comutaçãoFrequência de comutação
10 Hz
Frequência de comutaçãoCarga resistiva/lâmpada de carga
2 Hz
Frequência de comutaçãoCarga indutiva
0,5 Hz
UL/CSAIninterrupto de corrente a 240 V CA
10 Um
UL/CSAIninterrupto de corrente a 24 V DC
8
UL/CSAACCircuito de controle de Classificação de Códigos (categoria de utilização)
B 300 Luz Piloto Dever
UL/CSAACMax. tensão nominal de operação
300 V AC
UL/CSAACmax. térmico de corrente contínua cos ϕ = 1 em B 300
5 Um
UL/CSAACmax. make/break cos ϕ ≠ capacidade de 1 a B 300
3600/360 VA
UL/CSADCCircuito de controle de Classificação de Códigos (categoria de utilização)
R 300 Luz Piloto Dever
UL/CSADCMax. tensão nominal de operação
300 V DC
UL/CSADCMax. térmica ininterrupta de corrente em R 300
1 Um
UL/CSADCMax. make/break capacidade em R 300
28/28 VA
Rede easyNet
A terminação do barramento (primeira e última estação)
FÁCIL-NT-R plug (incl. ônibus resistor de terminação de 120 Ω)
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
3.4 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / PLC conjunto de dispositivo (EC002581)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / PLC conjunto de dispositivo ([email protected] [BAA707013])
Contém a função de blocos de construção
Sim
Contém dispositivo básico
Sim
Contém o módulo de rack
Nenhum
Contém fonte de alimentação
Sim
Contém entrada analógica do módulo
Sim
Contém módulo de saídas analógicas
Sim
Contém digital módulo de entrada
Sim
Contém módulo de saída digital
Sim
Contém o módulo de função
Sim
Contém a tecnologia de módulo de
Nenhum
Contém o módulo de comunicação
Sim
Contém unidade de memória
Sim
Contém o módulo de simulação
Nenhum
Contém cabo de ligação
Nenhum
Contém unidade de controle
Nenhum
Contém monitor
Nenhum
Contém software de programação
Nenhum
Contém engenharia de software
Sim
Contém visualização
Nenhum
Contém bibliotecas
Sim
Contém documentação
Sim
Contém outros componentes
Sim
Software pré-instalado
Nenhum
Aprovações
Padrões De Produto
IEC: veja Dados Técnicos; UL508, CSA-C22.2 Nº 0-M; CSA-C22.2 Nº 142-M; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
Dimensões
| Característica | Valor |
|---|---|
| Contains function building blocks (EF007145) | true |
| Contains basic device (EF007147) | true |
| Contains module rack (EF007138) | false |
| Contains power supply (EF007157) | true |
| Contains analogue input module (EF007137) | true |
| Contains analogue output module (EF007136) | true |
| Contains digital input module (EF007142) | true |
| Contains digital output module (EF007141) | true |
| Contains function module (EF007146) | true |
| Contains technology module (EF007159) | false |
| Contains communication module (EF007149) | true |
| Contains memory unit (EF007156) | true |
| Contains simulation module (EF007153) | false |
| Contains connection cable (EF007160) | false |
| Contains control unit (EF007139) | false |
| Contains monitor (EF007150) | false |
| Contains programming software (EF007152) | false |
| Contains engineering software (EF007144) | true |
| Contains visualization (EF007161) | false |
| Contains libraries (EF007140) | true |
| Contains documentation (EF007143) | true |
| Contains other components (EF007162) | true |
| Software preinstalled (EF007484) | false |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
