EATON - MOELLEREasy E4 NanocontroladoresEASY-BOX-E4-DC1 197228 Y7-197228 EATON ELECTRIC 197228 FÁCIL-CAIXA-E4-DC1

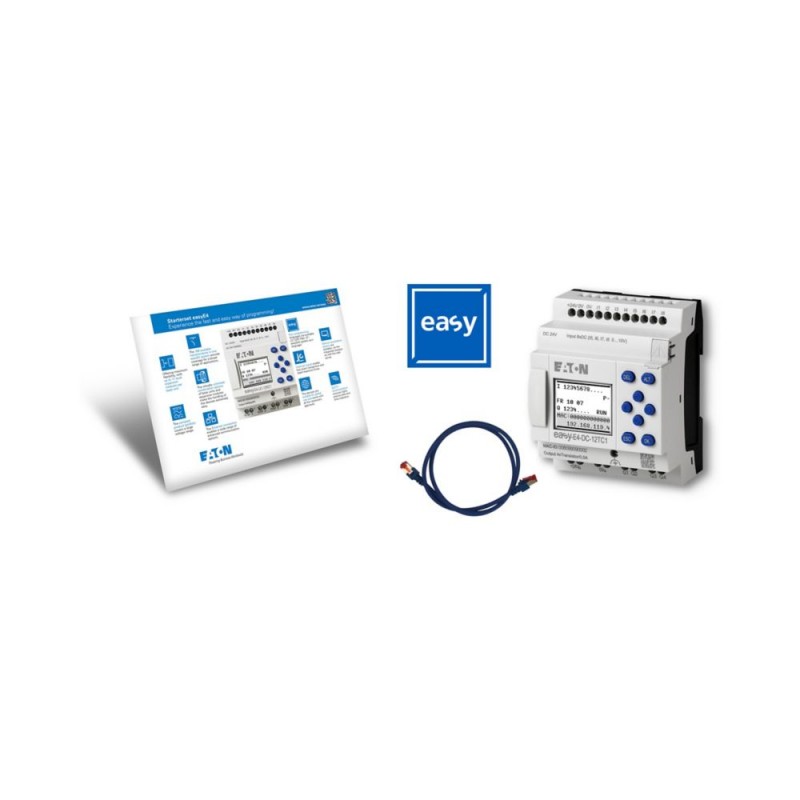

EATON - MOELLER EASY-BOX-E4-DC1 197228 Y7-197228 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EASY-BOX-E4-DC1 197228 Y7-197228 EATON ELECTRIC 197228 FÁCIL-CAIXA-E4-DC1

Referência: EASY-BOX-E4-DC1

Código: 197228

Número de catálogo: Y7-197228

Fabricante: EATON - MOELLER

Descrição:

197228 FÁCIL-CAIXA-E4-DC1
Nano Controlador fácil E4; Starter Pack (saídas do transistor)
Eaton Moeller® series EASY Starter package consisting of EASY-E4-DC-12TC1, patch cable and software license for easySoft
Pacote inicial para começar na engenharia de controle de forma rápida e fácil. O pacote inicial contém o relé de controle EASY-E4-DC-12TC1 com display LCD e conexões de terminal de parafuso, um cabo de conexão para conectar o relé de controle à interface Ethernet e uma licença para o software de operação e programação easySoft.

Categorias:

  • Controladores industriais (PLC) > Um Conjunto de dispositivos de PLC
  • EATON - MOELLER > Easy E4 Nanocontroladores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 220,23 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series EASY Starter kit
Catalog Number
197228
EAN
4015080892892
Product Length/Depth
200 mm
Product Height
135 mm
Product Width
255 mm
Product Weight
0.6 kg
Compliances
CE Marked
Eaton supports the product until its end of life
Certifications
CSA Std. C22.2 No. 94-91
UL 508
IEC 60947-5
CSA Std. C22.2 No. 14-05
EN 60947-5
VDE
IEC/EN 61000-4-2
IEC/EN 61000-4
EN 55011
EN 55022
IEC 60068-2-27
IEC 60068-2-6
Catalog Notes
depending on ambient air temperature fluctuations of up to ± 5 s/day (± 0.5 h⁄year) are possible
Model Code
EASY-BOX-E4-DC1

Especificações do produto

Type
Starter kit
Air discharge
8 kV
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Basic device
Connection cable
Control unit
Software preinstalled
Programming software
Pollution degree
2
Air pressure
795 - 1080 hPa (operation)
Environmental conditions
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Condensation: prevent with appropriate measures
Mounting method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Mounting position
Horizontal
Vertical
Contact discharge
6 kV
Overvoltage category
III
Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)
Insulation resistance
According to EN 50178
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts

ETIM for 197228 PLC´s (EC002581)

Nome da característicaContém blocos de construção de funções (EF007145)
Valor da característicaNão
Nome da característicaContém dispositivo básico (EF007147)
Valor da característicaSim
Nome da característicaContém rack de módulo (EF007138)
Valor da característicaNão
Nome da característicaContém fonte de alimentação (EF007157)
Valor da característicaNão
Nome da característicaContém módulo de entrada analógica (EF007137)
Valor da característicaNão
Nome da característicaContém módulo de saída analógica (EF007136)
Valor da característicaNão
Nome da característicaContém módulo de entrada digital (EF007142)
Valor da característicaNão
Nome da característicaContém módulo de saída digital (EF007141)
Valor da característicaNão
Nome da característicaContém módulo de função (EF007146)
Valor da característicaNão
Nome da característicaContém módulo de tecnologia (EF007159)
Valor da característicaNão
Nome da característicaContém módulo de comunicação (EF007149)
Valor da característicaNão
Nome da característicaContém unidade de memória (EF007156)
Valor da característicaNão
Nome da característicaContém módulo de simulação (EF007153)
Valor da característicaNão
Nome da característicaContém cabo de conexão (EF007160)
Valor da característicaSim
Nome da característicaContém unidade de controlo (EF007139)
Valor da característicaSim
Nome da característicaContém monitor (EF007150)
Valor da característicaNão
Nome da característicaContém software de programação (EF007152)
Valor da característicaSim
Nome da característicaContém software de engenharia (EF007144)
Valor da característicaNão
Nome da característicaContém software de visualização (EF007161)
Valor da característicaNão
Nome da característicaContém bibliotecas (EF007140)
Valor da característicaNão
Nome da característicaContém documentação (EF007143)
Valor da característicaNão
Nome da característicaContém outros componentes (EF007162)
Valor da característicaNão
Nome da característicaSoftware pré-instalado (EF007484)
Valor da característicaSim

DATASHEET - PDF

Título
Tamanho
Tipo
EASY-BOX-E4-DC1 Y7-197228 197228 PT_199509.pdf
390 Kbytes
PDF EATON EASY E4 EN
2 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
