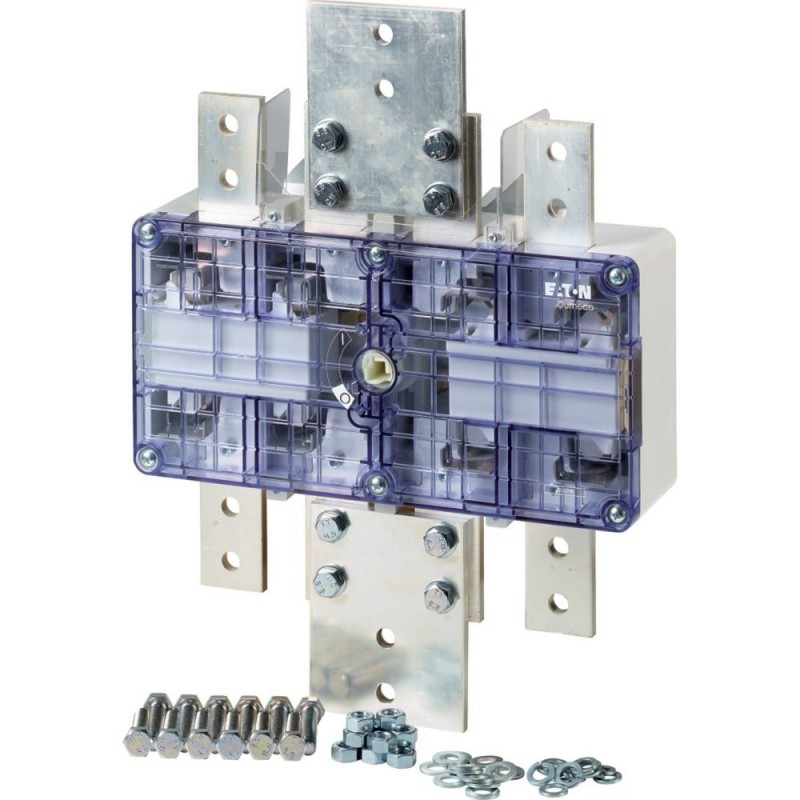

DMV-2000N/3 1814065 Y8-1814065 EATON ELECTRIC DUMECO Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DMV-2000N/3 1814065 Y8-1814065 EATON ELECTRIC DUMECO

DMV-2000N/3

1814065

Y8-1814065

EATON-MOELLER

DUMECO

Seção DMV int., 3P, 2000 A, sem alavanca rotativa e eixo de extensão,

Eaton DMV Interruptor-seccionador, DMV, 2000 A, 3 polos, Função Stop opcional, Sem alça rotativa e eixo de acionamento

Interruptor-seccionador, Gama de produtos: Interruptor-seccionador, Interruptor principal, Interruptor de manutenção, Referência do grupo de peças: DMV, Função de parada: opcional, Sem alavanca giratória ou eixo de transmissão, Notas: contatos visíveis, Informações sobre o equipamento fornecido: contato auxiliar instalado pelo usuário, incluindo materiais de conexão, 3 pólos, Grau de proteção: IP00, IP20 com tampa do terminal, Projeto: montagem em superfície, Potência do motor AC-23A, 50 - 60 Hz 400 V: P = 750 kW, Corrente nominal ininterrupta: Iu = 2000 A, Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interruptor-seccionador de acordo com IEC/EN 60947-3

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

DUMECO Switch Disconnectors

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $2,910.49
Preço unitário: $2,910.49
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton DMV Switch-disconnector
Catalog Number
1814065
EAN
8711426422377
Product Length/Depth
116 mm
Product Height
510 mm
Product Width
385 mm
Product Weight
18.54 kg
Certifications
VDE 0660
CE
IEC/EN 60947-3
IEC/EN 60947
Lloyds
KEMA
EAC
RoHS
IEC/EN 60204
Model Code
DMV-2000N/3

Especificações do produto

Product Category
Features
Version as maintenance-/service switch
Version as main switch
Version as emergency stop installation
Actuator color
Other
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Pollution degree
3
Rated impulse withstand voltage (Uimp)
12000 V
Rated permanent current at AC-21, 400 V
2000 A
Rated permanent current at AC-23, 400 V
1250 A
Rated uninterrupted current (Iu)
2000 A
Static heat dissipation, non-current-dependent Pvs
0 W
Switching power at 400 V
750 kW
Accessories
  • Auxiliary contact fitted by user.
  • Connection materials included with supplied equipment.
Device construction
Complete device in housing
Rated short-time withstand current (Icw)
50 kA, Contacts, 1 second
50 kA
Electrical connection type of main circuit
Screw connection
Mounting position
As required
Actuator type
Other
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
-30 °C
Equipment heat dissipation, current-dependent Pvid
58.3 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
44.75 W
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Rated conditional short-circuit current (Iq)
0 kA
Overvoltage category
III
Degree of protection (front side)
IP20
Number of poles
Three-pole
Mounting method
Surface mounting
Degree of protection
NEMA Other
Suitable for
Ground mounting
Distribution board installation
Functions
Optional Stop Function
Number of switches
1
Screw size
M12 x 50 (2 x), Terminal screw
Lifespan, mechanical
5,000 Operations
Terminal capacity
1500 mm², Flat conductor connection with busbars
Safety parameter (EN ISO 13849-1)
B10d values as per EN ISO 13849-1, table C.1
Number of auxiliary contacts (normally open contacts)
0
Rated breaking capacity at 400/415 V (cos phi to IEC 60947-3)
10000 A
Rated breaking capacity at 500 V (cos phi to IEC 60947-3)
7272 A
Rated breaking capacity at 660/690 V (cos phi to IEC 60947-3)
5040 A
Rated insulation voltage (Ui)
1000 V
Rated operating voltage (Ue) - max
690 V
Rated operating voltage (Ue) - min
690 V
Rated operational voltage (Ue) at AC - max
690 V
Rated operational current (Ie) at AC-21, 400 V, 415 V
2000 A
Rated operational current (Ie) at AC-21, 500 V
2000 A
Rated operational current (Ie) at AC-21, 690 V
2000 A
Rated operational current (Ie) at AC-22, 380 V, 400 V, 415 V
2000 A
Rated operational current (Ie) at AC-22, 500 V
2000 A
Rated operational current (Ie) at AC-22, 690 V
1600 A
Rated operational current (Ie) at AC-23A, 400 V, 415 V
1250 A
Rated operational current (Ie) at AC-23A, 500 V
909 A
Rated operational current (Ie) at AC-23A, 690 V
630 A
Rated operational current for specified heat dissipation (In)
2000 A
Rated operational power at AC-23A, 400 V, 50 Hz
750 kW
Rated operational power at AC-23A, 500 V, 50 Hz
630 kW
Rated operational power at AC-23A, 690 V, 50 Hz
630 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Tightening torque
40 Nm, Screw terminals
Uninterrupted current
Rated uninterrupted current Iu is specified for max. cross-section.

ETIM for 1814065 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Sim
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 690 V
Tensão nominal de operação (EF001435) 690 V
Corrente permanente nominal Iu (EF001389) 2000 A
Corrente contínua nominal, AC-23, 400 V (EF011777) 1250 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 2000 A
Potência de operação nominal em AC-3, 400 V (EF001364) 0 kW
Corrente nominal suportável lcw atual (EF007050) 50 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 750 kW
Potência de comutação a 400 V (EF009166) 750 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 0 kA
Número de polos (EF001391) 3
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Adequado para montagem intermediária (EF007264) Não
Cor do elemento de atuação (EF007167) Outro
Tipo de elemento de controlo (EF006976) Outro
Possível interbloqueio (EF006281) Não
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Com cablagem pré-montada (EF016444) Não
Grau de proteção (IP), frente (EF003118) IP20
Grau de proteção (NEMA) (EF011959) Outro
Largura (EF000008) 355 mm
Altura (EF000040) 150 mm
Profundidade (EF000049) 470 mm
