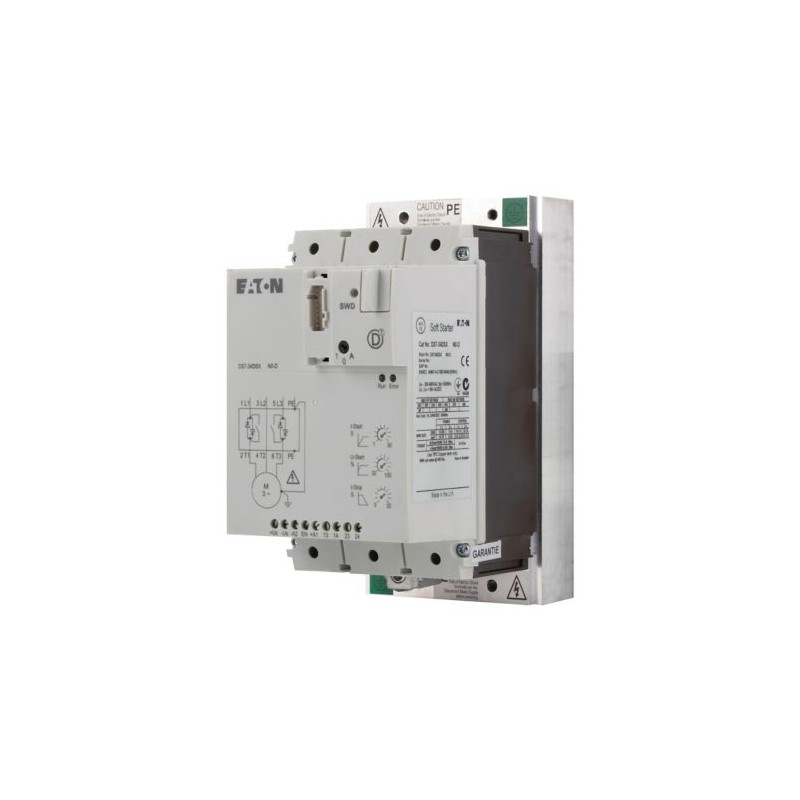

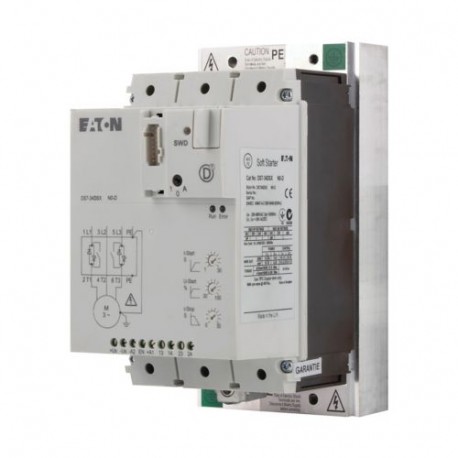

DS7-34DSX081N0-D 134955 EATON MOELLER Soft starter, +interface SWD, 3p, 81A, 200-480VAC, us 24VAC/DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DS7-34DSX081N0-D 134955 EATON MOELLER Soft starter, +interface SWD, 3p, 81A, 200-480VAC, us 24VAC/DC

DS7-34DSX081N0-D

134955

EATON - MOELLER

Disponível

Envio hoje

Soft starter, +interface SWD, 3p, 81A, 200-480VAC, us=24VAC/DC

Mais detalhes


Relés Programáveis

SmartWire-DT - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+$710.21
2+$706.51
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  SmartWire-DT escravo
Subintervalo
  SmartWire-DT Soft-starters
Descrição
  Com interno ignorar contactos
Função
  Dispositivo de partida suave para cargas trifásicas
Corrente de alimentação (50/60 Hz)
ULNV AC200 - 480
Tensão de alimentação
Us 24 V DC
Controle de tensão
UC 24 V DC
Atribuída classificação do motor (Padrão de conexão Em Linha)

em 400 V, 50 Hz
PkW45
em 460 V, 60 Hz
PPS60
Corrente operacional nominal

CA-53
EueUm81
Inicialização de classe
  CLASSE 10 (estrela-triângulo de substituição)
CLASSE 20 (pesado dever de partida 3 x Iepor 45 s)
Tensão nominal de operação
Ue 200 V
230 V
400 V
480 V
Conexão para SmartWire-DT
  sim
Dados técnicos
Geral
Normas
  IEC/EN 60947-4-2
UL 508
CSA22.2-14
Aprovações
  CE
Aprovações
  UL
CSA
C-Tick
Da ukrsepro
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambiente

Operação
na de na°C-5 - +40
até 60 com 2% de redução por Kelvin, o aumento de temperatura
Armazenamento
na de na°C-25 - +60
Altitude
 m0 - 1000 m, acima do que 1 % de redução por cada 100 m , até 2000 m
Posição de montagem
  Vertical
Grau de proteção

Grau de Proteção
  IP20 (terminais IP00)
Integrada
  Tipo de protecção IP40 pode ser alcançado por todos os lados com as tampas da NZM gama.
Proteção contra contato direto
  Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
  II/2
Resistência a choques
  8 g/ms 11
Resistência a vibrações a PT 60721-3-2
  2M2
Rádio o nível de interferência (IEC/EN 55011)
  B
Estática dissipação de calor, não-dependente da corrente
PvsW18
Peso
 kg1.8
Principal a realização de caminhos
Tensão
UeV AC200 - 480
Frequência de alimentação
fLNHz50/60
Corrente operacional nominal
EueUm
CA-53
EueUm81
Atribuída classificação do motor (Padrão de conexão Em Linha)

em 230 V, 50 Hz
PkW22
em 400 V, 50 Hz
PkW45
a 200 V, 60 Hz
PPS25
em 230 V, 60 Hz
PPS30
em 460 V, 60 Hz
PPS60
Ciclo de sobrecarga IEC/EN 60947-4-2

AC-53.o-c
  81: AC-53.o-c: 3 - 5: 75 - 10
Interno ignorar contactos

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm81
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW18
Estática dissipação de calor, não-dependente da corrente
PvsW18
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-5
Temperatura de funcionamento max.
 °C40
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Soft starter (EC000640)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor breakout / Semicondutor controlador de motor ou soft starter ([email protected] [ACO300008])
Operação de corrente nominal Ie, a 40 °C Tu
 Um81
Nominal tensão de operação Ue
 V230 - 460
Potência nominal de motores trifásicos, em linha, em 230 V
 kW22
Potência nominal de motores trifásicos, inline, em 400 V
 kW45
Potência nominal de motores trifásicos, dentro do delta, em 230 V
 kW0
Potência nominal de motores trifásicos, dentro do delta, em 400 V
 kW0
Interno ignorar
  Sim
Com display
  Nenhum
Controle de Torque
  Nenhum
Nominal de temperatura ambiente, sem redução de capacidade
 °C40
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V0 - 0
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V0 - 0
Avaliado controle de tensão de alimentação-Nos em DC
 V24 - 24
Tipo de tensão para acionamento
  DC
Integrado de proteção de sobrecarga do motor
  Nenhum
Aprovações
Padrões De Produto  IEC/EN 60947-4-2; GB 14048.6; UL 508, CSA-C22.2 Não 0-M91; CSA-C22.2 Não 14-05 marcação CE
Especialmente concebido para a América do Norte  Nenhum
Adequado para  Ramo de circuitos
Limitação De Corrente Do Disjuntor  Nenhum
Max. Tensão Nominal  480 V
Grau de Proteção  IP20; UL/CSA Tipo 1
Dimensões
IL03902005Z Instruções para DS7 Soft Starter

>
>
>
>
>
>>

Datasheet - PDF
