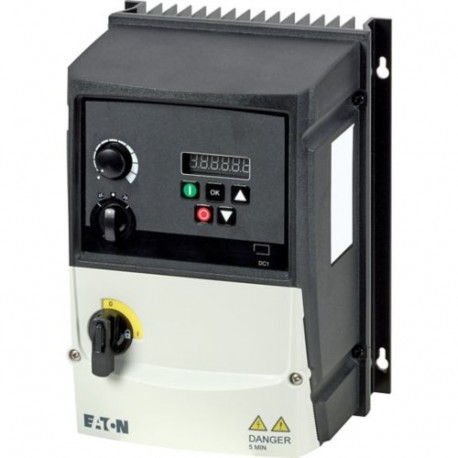

DC1-S2011FB-A6SOE1 199392 Y7-199392 EATON ELECTRIC DC1-S2011FB-A6SOE1
DC1-S2011FB-A6SOE1
199392
Y7-199392
EATON-MOELLER
DC1-S2011FB-A6SOE1

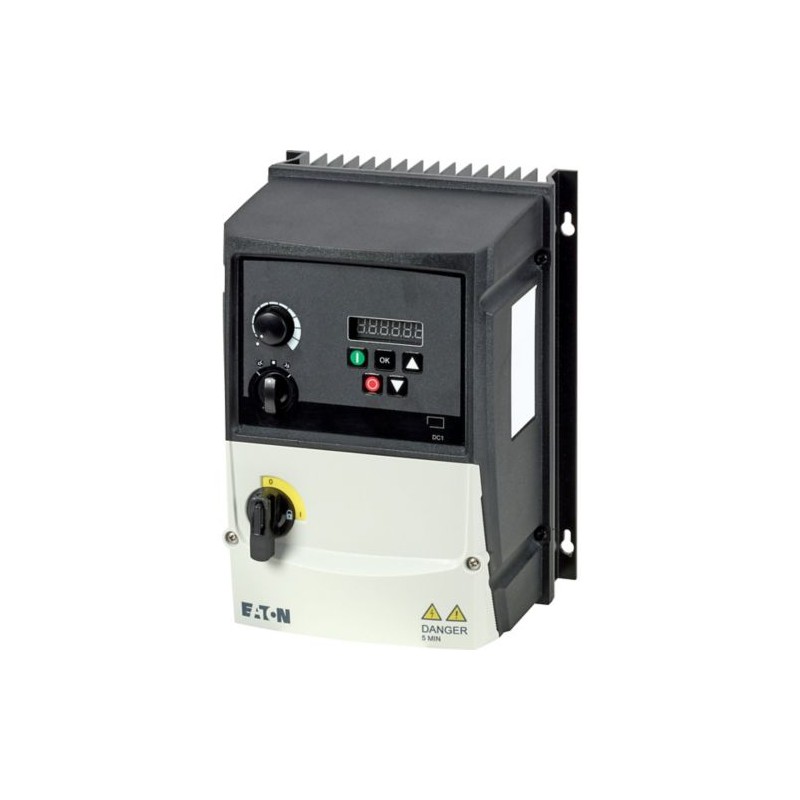

Eaton DC1 Variable frequency drive, 230 V AC, 1-phase, 10.5 A, 1.1 kW, IP66/NEMA 4X, Radio interference suppression filter, Brake chopper, 7-digital display assembly, Local controls, Additional PCB protection, UV resistant, FS2
Inversor de frequência, Referência do grupo de peças (por exemplo, DIL): DC1, Tensão nominal de operação: EU = 230 V AC, 1 fase, 240 V AC, monofásico, Tensão de saída com Ve: U2 = 230 V AC, monofásico, 240 V AC, monofásico, Tensão de rede (50/60Hz): ULN = 200 (-10%) - 240 (+10%) V, Corrente nominal de operação Com 150% de sobrecarga: Ou seja, = 10,5 A, Nota: Corrente nominal de operação a uma frequência de operação de 6 kHz e uma temperatura do ar ambiente de +40 °C, Nota: Ciclo de sobrecarga de 60 s a cada 600 s, Potência nominal do motor Nota: Para motores CA ventilados interna e externamente com 50/60 Hz sem capacitor de partida adicional, Ciclo de sobrecarga de 60 s a cada 600 s, a 230 V, 50 Hz, potência nominal do motor 150 % Sobrecarga: p = 1,1 kW, 150 % Sobrecarga: IM = 10,5 A, potência nominal do motor atribuída Nota: a 220 - 240 V, 60 Hz, potência nominal do motor 150 % sobrecarga: p = 1,5 HP, potência nominal do motor 150 % sobrecarga: IM = 9,6 A, Grau de proteção: IP66/NEMA 4X, Interface/fieldbus (integrado): OP-Bus (RS485)/Modbus RTU, CANopen®, Conexão Fieldbus (opcional): SmartWire-DT, Equipado com: Filtro de supressão de interferência de rádio, Picador de freio, Conjunto de display de 7 digitais, Controles locais, Proteção adicional de PCB, Resistente a UV, Tamanho da caixa: FS2, Normas: Requisitos gerais: IEC/EN 61800-2, Requisitos EMV: EEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1
Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
Conversores de Frequência Power XL
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲General specifications
RoHS, ISO 9001
UL Category Control No.: NMMS, NMMS7
CE
RCM
IEC/EN 61800-5-1
UL 508C
UL
UkrSEPRO
Certified by UL for use in Canada
CUL
UL File No.: E172143
UL Listed
CSA-C22.2 No. 14
IEC/EN 61800-2
EAC
IEC/EN 61800-3
IEC/EN61800-5
UL report applies to both US and Canada
Especificações do produto
Parameterization: Keypad
Parameterization: drivesConnect mobile (App)
Parameterization: drivesConnect
Radio interference suppression filter
7-digital display assembly
Internal DC link
PC connection
IGBT inverter
UV resistance
Additional PCB protection
Control unit
Local controls
Brake chopper
PM motors
Sensorless vector control (SLV)
Speed control with slip compensation
Synchronous reluctance motors
BLDC motors
Max. 4000 m
SmartWire-DT, optional
Modbus RTU, built in
OP-Bus (RS485), built in
IP66
MODBUS
Other bus systems
EtherNet/IP
Max. 100 % of rated operational current Ie with external braking resistor - Main circuit
C3 ≤ 25 m, maximum motor cable length
100 m, screened, maximum permissible cable length
C2 ≤ 5 m, maximum motor cable length
300 m, unscreened, with motor choke, maximum permissible, Motor feeder
C1 ≤ 1 m, maximum motor cable length
150 m, unscreened, maximum permissible cable length
230 V AC, single-phase
Optional external radio interference suppression filter for longer motor cable lengths and for use in different EMC environments
C1: for conducted emissions only
240 V AC, 1-phase
| Característica | Valor |
|---|---|
| Tensão de rede (intervalo) (EF006780) | 200 V |
| Frequência da rede (standard) (EF006783) | 50/60 Hz |
| Número de fases de entrada (EF007117) | 1 |
| Número de fases de lançamento (EF006998) | 1 |
| Frequência de saída max. (EF007350) | 500 Hz |
| Máx. voltagem de saída (EF009560) | 250 V |
| Corrente nominal de saída I2N (EF009561) | 11 A |
| Máx. saída com carga quadrática na tensão de saída nominal (EF007366) | 1.1 kW |
| Máx. saída com carga linear à tensão de saída nominal (EF007364) | 1.1 kW |
| Consumo (potência em VA) (EF000346) | 103.4 W |
| Tolerância de frequência relativa da rede simétrica (EF007454) | 10 % |
| Tolerância de tensão relativa da rede simétrica (EF007453) | 10 % |
| Número de saídas analógicas (EF001995) | 1 |
| Número de entradas analógicas (EF001994) | 2 |
| Número de saídas digitais (EF001993) | 1 |
| Número de entradas digitais (EF001992) | 4 |
| Com unidade de controlo (EF001538) | Sim |
| Aplicação em área industrial permitida (EF007294) | Sim |
| Aplicação na área doméstica e comercial permitida (EF007295) | Sim |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Sim |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Sim |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo BACnet (EF011944) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 1 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Com conexão ao PC (EF006107) | Sim |
| Resistência à rutura integrada (EF007293) | Sim |
| Possível operação em 4 quadrantes (EF006803) | Sim |
| Tipo de conversor (EF006978) | Conversor U |
| Grau de proteção (IP) (EF005474) | IP66 |
| Grau de proteção (NEMA) (EF011959) | 4X |
| Altura (EF000040) | 257 mm |
| Largura (EF000008) | 188 mm |
| Profundidade (EF000049) | 182 mm |
