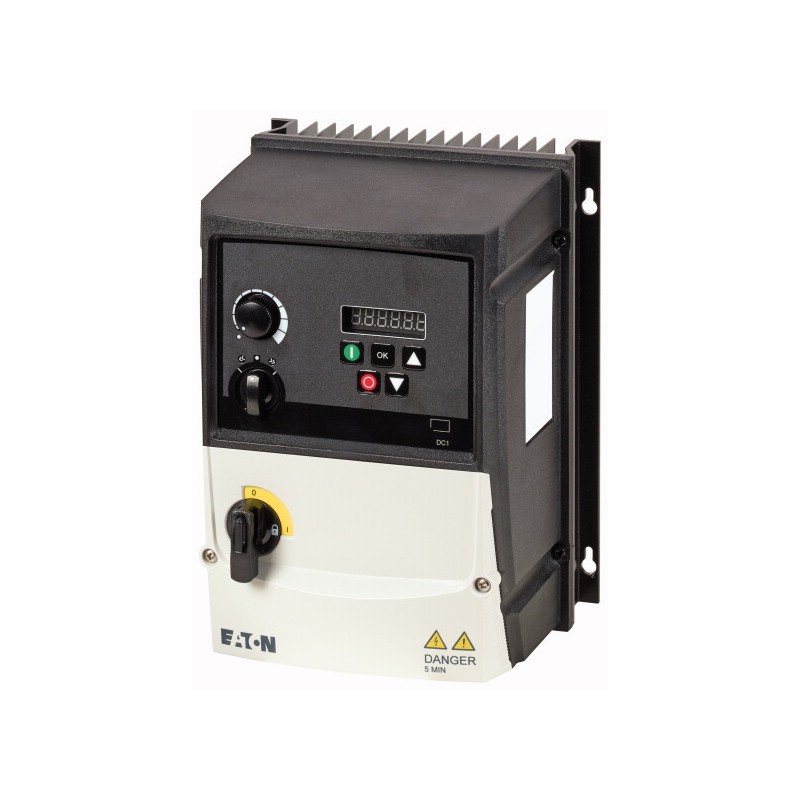

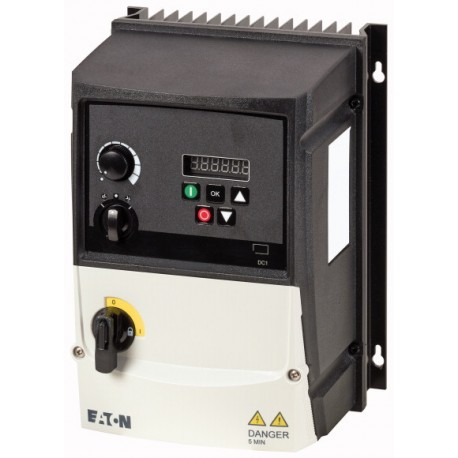

DC1-S1011NB-A6SOE1 199386 EATON ELECTRIC Inversor de frequência variável, 115 V CA, monofásico, 10,5 A, 0,55..
DC1-S1011NB-A6SOE1
199386
EATON-MOELLER
Inversor de frequência variável, 115 V CA, monofásico, 10,5 A, 0,55 kW, IP66/NEMA 4X, picador de freio, conjunto de display digital 7, controles locais, proteção adicional da placa de circuito impresso, resistente a UV, FS2
Frequência variável, Referência do grupo de peças (por exemplo, DIL): DC1, Tensão nominal de operação: Ue = 115 V AC, monofásico, Tensão de saída com Ve: U2 = 115 V AC, monofásico, Tensão de rede (50/60 Hz): LSN = 110 (-10%) - 115 (+10%) V, Corrente nominal de operação Com 150% de sobrecarga: Ie = 10,5 A, Nota: Corrente nominal de operação a uma frequência de operação de 6 kHz e uma temperatura do ar ambiente de +40 °C, Nota: Ciclo de sobrecarga de 60 s a cada 600 s, potência nominal do motor Nota: Para motores CA ventilados interna e externamente de 50/60 Hz sem capacitor de partida adicional, 60 s a cada ciclo de sobrecarga de 600 s, a 115 V, 50 Hz, potência nominal do motor 150% Sobrecarga: P = 0,55 kW, 150 % Sobrecarga: IM = 10,5 A, Potência nominal do motor Nota: a 110 - 120 V, 60 Hz, Potência nominal do motor 150 % Sobrecarga: P = 0,75 HP, Potência nominal do motor 150 % Sobrecarga: IM = 9,8 A, Grau de proteção: IP66/NEMA 4X, Interface/Fieldbus (Built-in): OP-Bus (RS485)/Modbus RTU, CANopen®, Conexão Fieldbus (opcional): SmartWire-DT, Equipado com: Picador de freio, Conjunto de 7 displays digitais, Controles locais, Proteção adicional de PCB, Resistente aos raios UV, Tamanho do painel: FS2, Normas: Requisitos gerais: IEC/EN 61800-2, Requisitos EMV: EEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1
Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
Conversores de Frequência Power XL
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Inversor de frequência variável, 115 V CA, monofásico, 10,5 A, 0,55 kW, IP66/NEMA 4X, picador de freio, conjunto de display digital 7, controles locais, proteção adicional da placa de circuito impresso, resistente a UV, FS2
Frequência variável, Referência do grupo de peças (por exemplo, DIL): DC1, Tensão nominal de operação: Ue = 115 V AC, monofásico, Tensão de saída com Ve: U2 = 115 V AC, monofásico, Tensão de rede (50/60 Hz): LSN = 110 (-10%) - 115 (+10%) V, Corrente nominal de operação Com 150% de sobrecarga: Ie = 10,5 A, Nota: Corrente nominal de operação a uma frequência de operação de 6 kHz e uma temperatura do ar ambiente de +40 °C, Nota: Ciclo de sobrecarga de 60 s a cada 600 s, potência nominal do motor Nota: Para motores CA ventilados interna e externamente de 50/60 Hz sem capacitor de partida adicional, 60 s a cada ciclo de sobrecarga de 600 s, a 115 V, 50 Hz, potência nominal do motor 150% Sobrecarga: P = 0,55 kW, 150 % Sobrecarga: IM = 10,5 A, Potência nominal do motor Nota: a 110 - 120 V, 60 Hz, Potência nominal do motor 150 % Sobrecarga: P = 0,75 HP, Potência nominal do motor 150 % Sobrecarga: IM = 9,8 A, Grau de proteção: IP66/NEMA 4X, Interface/Fieldbus (Built-in): OP-Bus (RS485)/Modbus RTU, CANopen®, Conexão Fieldbus (opcional): SmartWire-DT, Equipado com: Picador de freio, Conjunto de 7 displays digitais, Controles locais, Proteção adicional de PCB, Resistente aos raios UV, Tamanho do painel: FS2, Normas: Requisitos gerais: IEC/EN 61800-2, Requisitos EMV: EEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1
Programa de entrega
Gama de produtos
Unidades de frequência variável
Referência de grupo de peças (por exemplo, DIL)
AGIR
Tensão operacional nominal [Uecstasy]
115 VAC, monárdia
Tensão de saída com Vecstasy[U2]
115 VAC, monárdia
Tensão da rede (50/60Hz) [Uem]
110 (-10%) - 115 (+10%) V
Corrente operacional classificada [Iecstasy]
A 150% de sobrecarga [Iecstasy]
10.5 A
nota
Corrente operacional nominal em uma frequência operacional de 6 kHz e uma temperatura de ar ambiente de +40 °C
Classificação do motor atribuída
nota
Para motores AC ventilados interna e externamente com 50/60 Hz sem capacitor de partida adicional
nota
Ciclo de sobrecarga de 60 s a cada 600 s
nota
a 115 V, 50 Hz
Sobrecarga de 150% [P]
0,55 kW
150 % (Sobrecarga) [Im]
10.5 A
nota
em 110 - 120 V, 60 Hz
Sobrecarga de 150% [P]
0,75 HP
150 % (Sobrecarga) [Im]
9,8 A
Grau de Proteção
IP66/NEMA 4X
Interface/fieldbus (integrado)
OP-Bus (RS485)/Modbus RTU, CANopen®
Conexão fieldbus (opcional)
SmartWire-DT
Equipado com
Helicóptero de freio
7 conjunto de exibição digital
Controles locais
Proteção adicional do PCB
Resistente a UV
7 conjunto de exibição digital
Controles locais
Proteção adicional do PCB
Resistente a UV
Parametrização
teclado numérico
Ônibus de campo
drivesConssectar
drivesConnect Mobile (Aplicativo)
Ônibus de campo
drivesConssectar
drivesConnect Mobile (Aplicativo)
Tamanho do quadro
SGS
Conectando-se ao SmartWire-DT
Não
Dados técnicos
Geral
Padrões
Requisitos gerais: IEC/EN 61800-2
Requisitos emv: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Requisitos emv: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Certificações
CE, UL, cUL, RCM, Ukr SEPRO, EAC
Qualidade da produção
Rohs
Teste climático [ρW]
< 95%, umidade relativa média (RH), não condensação, % não corrosivo
Qualidade do ar
3C3, 3S3
Temperatura ambienteTemperatura ambiente de funcionamento mínima.
-20 °C
Temperatura ambienteTemperatura ambiente operacional máxima.
+40 °C
Temperatura ambiente
operação (com sobrecarga de 150%)
Temperatura ambienteArmazenamento [φ]
-40 - +60 °C
Posição de montagem
Vertical
altitude
0-2000 m acima do nível do mar
Acima de 1000 m: redução de 1% por 100 m
máximo de 4000 m sem UL m
Acima de 1000 m: redução de 1% por 100 m
máximo de 4000 m sem UL m
Grau de Proteção
IP66/NEMA 4X
Proteção contra contato direto
BGV A3 (VBG4, teste dos dedos e parte de trás da mão)
Circuito principal
abastecimentoTensão operacional nominal [Uecstasy]
115 VAC, monárdia
abastecimentoTensão da rede (50/60Hz) [Uem]
110 (-10%) - 115 (+10%) V
abastecimentoCorrente de entrada (sobrecarga de 150%) [Euem]
12,5 A
abastecimentoConfiguração do sistema
Sistemas de fornecimento de AC com ponto central de aterramento
abastecimentoFrequência de fornecimento [fem]
50/60 Hz
abastecimentoFaixa de frequência [fem]
48 - 62 Hz
abastecimentoFrequência de alimentação de rede
Máximo de uma vez a cada 30 segundos
Seção de alimentaçãofunção
Unidade de frequência variável com link DC interno e inversor IGBT
Seção de alimentaçãoCorrente de sobrecarga (sobrecarga de 150%) [Eulitro]
15,75 A
Seção de alimentaçãocorrente inicial máxima (sobrecarga alta) [IH]
175 %
Seção de alimentaçãoTensão de saída com Vecstasy[U2]
115 VAC, monárdia
Seção de alimentaçãoFrequência de saída [f2]
0 - 50/60 (máx. 500) Hz
Seção de alimentaçãoFrequência de comutação [fPWM]
8
ajustável 4 - 32 (audível) kHz
ajustável 4 - 32 (audível) kHz
Seção de alimentaçãoModo de operação
Controle U/f
Controle de velocidade com compensação de deslizamento
controle vetorial sem sensor (SLV)
Motores PM
Motores de relutância síncronos
Motores BLDC
Controle de velocidade com compensação de deslizamento
controle vetorial sem sensor (SLV)
Motores PM
Motores de relutância síncronos
Motores BLDC
Seção de alimentaçãoResolução de frequência (valor de setpoint) [Δf]
0,1 Hz
Seção de alimentaçãoCorrente operacional classificadaA 150% de sobrecarga [Iecstasy]
10.5 A
Seção de alimentaçãonota
Corrente operacional nominal em uma frequência operacional de 6 kHz e uma temperatura de ar ambiente de +40 °C
Seção de alimentaçãoPerda de energiaDissipação de calor na corrente operacional nominal Iecstasy=150 % [PV]
16,5 W
Seção de alimentaçãoEficiência [η]
97 %
Seção de alimentaçãoCorrente máxima de vazamento de solo (PE) sem motor [IPe]
2,49 mA
Seção de alimentaçãoEquipado com
Helicóptero de freio
7 conjunto de exibição digital
Controles locais
Proteção adicional do PCB
Resistente a UV
7 conjunto de exibição digital
Controles locais
Proteção adicional do PCB
Resistente a UV
Seção de alimentaçãoTamanho do quadro
SGS
Alimentador de motornota
Para motores AC ventilados interna e externamente com 50/60 Hz sem capacitor de partida adicional
Alimentador de motornota
Ciclo de sobrecarga de 60 s a cada 600 s
Alimentador de motornota
a 115 V, 50 Hz
Alimentador de motorSobrecarga de 150% [P]
0,55 kW
Alimentador de motornota
em 110 - 120 V, 60 Hz
Alimentador de motorSobrecarga de 150% [P]
0,75 HP
Alimentador de motorcomprimento máximo permitido do cabo [I]
Tela: 100
triagem, com estrangulamento motor: 200
sem tela: 150
semel exibido, com estrangulamento motor: 300 m
triagem, com estrangulamento motor: 200
sem tela: 150
semel exibido, com estrangulamento motor: 300 m
Alimentador de motorFunção de frenagemTorque de frenagem DC
Máximo de 100% da corrente operacional nominal ou seja, variável
Alimentador de motorFunção de frenagemTorque de frenagem com resistência à frenagem externa
Máximo de 100% da corrente operacional nominal, ou seja, com resistência à frenagem externa
Alimentador de motorFunção de frenagemresistência mínima à frenagem externa [RMin]
100 Ω
Alimentador de motorFunção de frenagemLimiar de ignição para o transistor de frenagem [UDc]
187 V DC V
Seção de controle
Tensão de referência [Us]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, parametizável, 0 - 10 V DC, 0/4 - 20 mA
Saídas analógicas
1, parametizável, 0 - 10 V
Entradas digitais
4, parametizável, máx. 30 V DC
Saídas digitais
1, parametizável, 24 V DC
Saídas de relé
1, parametizável, N/O, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interface/fieldbus (integrado)
OP-Bus (RS485)/Modbus RTU, CANopen®
Elementos de comutação e proteção atribuídos
Fiação de energiaDispositivo de segurança (fusível ou dijuntor em miniatura)IEC (Tipo B, gG), 150 %
FAZ-B25/1N
Fiação de energiaDispositivo de segurança (fusível ou dijuntor em miniatura)UL (Classe CC ou J)
25 A
Fiação de energiaContator de redeSobrecarga de 150% (CT/IH, a 50 °C)
DILEMA-... + P1DILEM
Fiação de energiaEstrangulamento principalSobrecarga de 150% (CT/IH, a 50 °C)
DX-LN1-024
Fiação de energiaFiltro de supressão de interferência de rádio (externo, 150%)
DX-EMC12-014-FS2
Fiação de energiaNota no filtro de supressão de interferência de rádio
Filtro opcional de supressão de interferência de rádio externo para comprimentos mais longos do cabo do motor e para uso em diferentes ambientes EMC
Conexão de link do controlador de domínioResistência à frenagemFator de dever de 10 % (DF)
DX-BR100-0K2
Conexão de link do controlador de domínioResistência à frenagemFator de dever de 20 % (DF)
DX-BR100-0K2
Conexão de link do controlador de domínioResistência à frenagemFator de serviço de 40 % (DF)
DX-BR100-0K2
Conexão de link do controlador de domínioResistência à frenagemNotas sobre resistência à frenagem:
Os resistores de freio são atribuídos com base na potência máxima nominal da unidade de frequência variável. Resistores adicionais e desenhos de freios (por exemplo, diferentes ciclos de serviço) estão disponíveis mediante solicitação.
Verificação de design de acordo com iEC/EN 61439
Temperatura ambiente de funcionamento mínima.
-20 °C
Temperatura ambiente operacional máxima.
+40 °C
Dados técnicos ETIM 7.0
Componentes industriais de baixa tensão (EG000017) / Conversor de frequência =< 1 kV (EC001857)
Engenharia elétrica, automação, engenharia de controle de processos / Acionamento elétrico / Conversor de frequência estática / Conversor de frequência static = < 1 kV ([email protected] [AKE177014])
Tensão de rede
99 - 126 V
Frequência de rede
50/60 Hz
Número de fases de entrada
1
Número de fases de saída
1
Frequência máxima de saída
500 Hz
Tensão máxima de saída
125 V
Saída nominal atual I2N
11 A
Saída máxima na carga quadrática na tensão nominal de saída
0,55 kW
Saída máxima em carga linear na tensão nominal de saída
0,55 kW
Tolerância relativa à frequência líquida simétrica
10 %
Tolerância relativa ao estresse líquido simétrico
10 %
Número de saídas analógicas
1
Número de entradas analógicas
2
Número de saídas digitais
1
Número de entradas digitais
4
Com unidade de controle
sim
Aplicação em área industrial permitida
sim
Aplicação em áreas nacionais e comerciais permitidas
Não
Protocolo de suporte para TCP/IP
Não
Protocolo de suporte para PROFIBUS
Não
Protocolo de suporte de lata
sim
Protocolo de suporte InterBUS
Não
Protocolo de suporte para ASI
Não
Protocolo de suporte para KNX
Não
Protocolo de suporte para MODBUS
sim
Protocolo de Suporte a Rodovias de Dados
Não
Protocolo de suporte para DeviceNet
Não
Protocolo de suporte para SUCONET
Não
Protocolo de Suporte LON
Não
Protocolo de suporte para PROFINET IO
Não
Protocolo de suporte para PROFINET CBA
Não
Protocolo de suporte sercos
Não
Protocolo de Apoio à Fundação Fieldbus
Não
Protocolo de suporte para EtherNet/IP
sim
Protocolo de suporte à segurança do trabalho as-interface
Não
Protocolo de suporte para segurança da rede de dispositivos
Não
Protocolo para apoiar a segurança interbus
Não
Protocolo para apoiar o PROFIsafe
Não
Protocolo de suporte de segurançaBUS p
Não
Protocolo de suporte para BACnet
Não
Protocolo de suporte para outros sistemas de ônibus
sim
Número de interfaces HW Ethernet industriais
0
Número de interfaces PROFINET
0
Número de interfaces HW RS-232
0
Número de interfaces HW RS-422
0
Número de interfaces HW RS-485
1
Número de interfaces da série HW TTY
0
Número de interfaces USB HW
0
Número de interfaces HW paralelas
0
Número de interfaces HW outras
0
Com interface óptica
Não
Conectado ao PC
sim
Resistência de quebra incorporada
sim
Possível operação do quadrante 4
sim
Tipo de conversor
U-conversor
Grau de Proteção (IP)
IP66
Grau de Proteção (NEMA)
4X
altura
257 milímetros
largo
188 milímetros
profundidade
185,5 milímetros
Aprovações
Padrões de produtos
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; Marcação CE
Número do arquivo UL.
E172143
Controle de categoria UL No.
NMMS
Arquivo CSA Nº.
Relatório UL se aplica tanto aos EUA quanto ao Canadá
Certificação norte-americana
UL listado, UL certificado para uso no Canadá
Especialmente projetado para a América do Norte
Não
Adequado para
Circuitos de ramificação
Tensão nominal máxima.
1~120 V AC IEC: TN-S UL/CSA: "Y" (Wey solidamente aterrado)
Grau de Proteção
IEC: IP66
Dimensões
| Característica | Valor |
|---|---|
| Tensão de rede (intervalo) (EF006780) | 110 V |
| Frequência da rede (standard) (EF006783) | 50/60 Hz |
| Número de fases de entrada (EF007117) | 1 |
| Número de fases de lançamento (EF006998) | 1 |
| Frequência de saída max. (EF007350) | 60 Hz |
| Máx. voltagem de saída (EF009560) | 125 V |
| Corrente nominal de saída I2N (EF009561) | 11 A |
| Máx. saída com carga quadrática na tensão de saída nominal (EF007366) | 0.55 kW |
| Máx. saída com carga linear à tensão de saída nominal (EF007364) | 0.55 kW |
| Tolerância de frequência relativa da rede simétrica (EF007454) | 10 % |
| Tolerância de tensão relativa da rede simétrica (EF007453) | 10 % |
| Número de saídas analógicas (EF001995) | 1 |
| Número de entradas analógicas (EF001994) | 2 |
| Número de saídas digitais (EF001993) | 1 |
| Número de entradas digitais (EF001992) | 4 |
| Com unidade de controlo (EF001538) | Sim |
| Aplicação em área industrial permitida (EF007294) | Sim |
| Aplicação na área doméstica e comercial permitida (EF007295) | Sim |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Sim |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Sim |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo BACnet (EF011944) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 1 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Com conexão ao PC (EF006107) | Sim |
| Resistência à rutura integrada (EF007293) | Sim |
| Possível operação em 4 quadrantes (EF006803) | Não |
| Tipo de conversor (EF006978) | Conversor U |
| Grau de proteção (IP) (EF005474) | IP66 |
| Grau de proteção (NEMA) (EF011959) | 4X |
| Altura (EF000040) | 232 mm |
| Largura (EF000008) | 161 mm |
| Profundidade (EF000049) | 162 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
