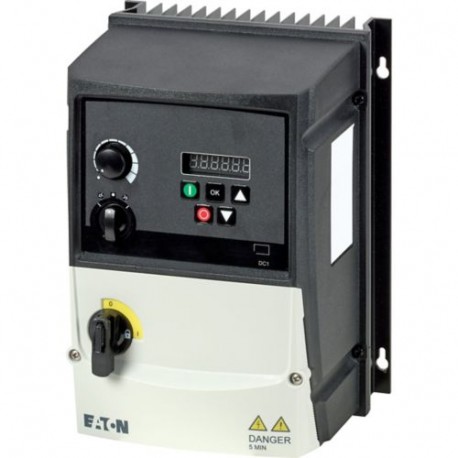

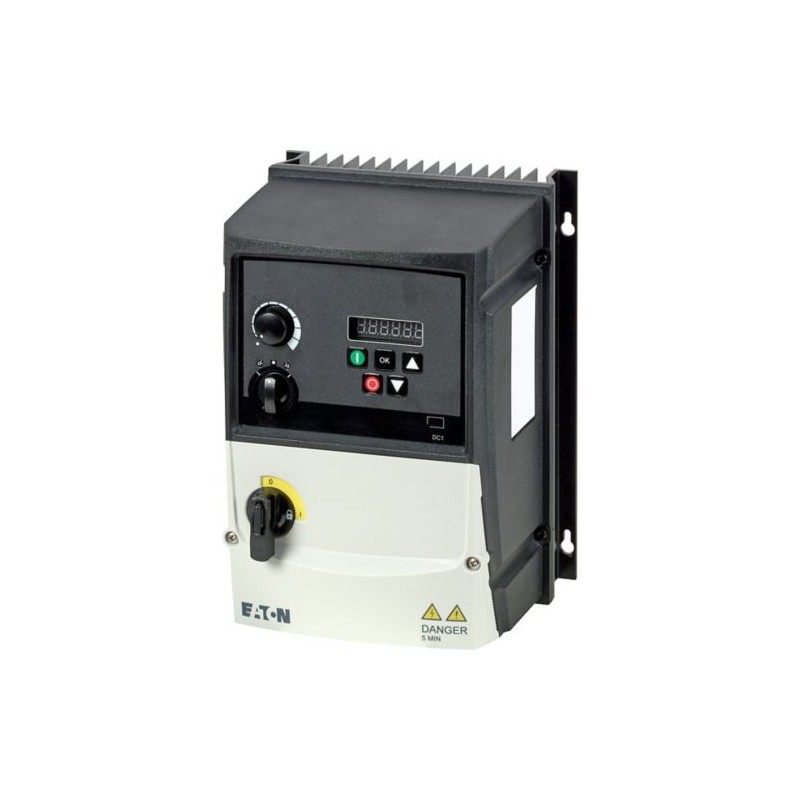

EATON - MOELLER DC1-344D1FN-A6SOE1 199432 Y7-199432 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DC1-344D1FN-A6SOE1 199432 Y7-199432 EATON ELECTRIC DC1-344D1FN-A6SOE1

Referência: DC1-344D1FN-A6SOE1

Código: 199432

Número de catálogo: Y7-199432

Fabricante: EATON - MOELLER

Descrição:

DC1-344D1FN-A6SOE1
Eaton DC1 Variable frequency drive, 400 V AC, 3-phase, 4.1 A, 1.5 kW, IP66/NEMA 4X, Radio interference suppression filter, 7-digital display assembly, Local controls, Additional PCB protection, UV resistant, FS1
Inversor de frequência, Referência do grupo de peças (por exemplo, DIL): DC1, Tensão nominal de operação: EU = 400 V AC, 3 fases, 480 V AC, 3 fases, Tensão de saída com Ve: U2 = 400 V AC, 3 fases, 480 V AC, 3 fases, Tensão de rede (50/60 Hz): ULN = 380 (-10%) - 480 (+10%) V, Corrente nominal de operação Com 150% de sobrecarga: Ie = 4,1 A, Nota: Corrente nominal de operação a uma frequência de operação de 6 kHz e uma temperatura do ar ambiente de +40 °C, Nota: Ciclo de sobrecarga de 60 s a cada 600 s, Potência nominal do motor atribuída Nota: Para motores assíncronos trifásicos normais de quatro pólos com ventilação interna e externa com 1500 rpm a 50 Hz e 1800 rpm a 60 Hz, Ciclo de sobrecarga de 60 s a cada 600 s, a 400 V, 50 Hz, potência nominal do motor 150 % Sobrecarga: p = 1,5 kW, 150 % sobrecarga: IM = 3,6 A, potência nominal do motor Nota: a 440 - 480 V, 60 Hz, potência nominal do motor 150 % Sobrecarga: p = 2 HP, potência nominal do motor 150 % sobrecarga: IM = 3,4 A, Grau de proteção: IP66/NEMA 4X, Interface/fieldbus (integrado): OP-Bus (RS485)/Modbus RTU, CANopen®, Conexão Fieldbus (opcional): SmartWire-DT, Equipado com: Filtro de supressão de interferência de rádio, Conjunto de display de 7 digitais, Controles locais, Proteção adicional para placa de circuito impresso, Resistente a UV, Tamanho da estrutura: FS1, Normas: Requisitos gerais: IEC/EN 61800-2, Requisitos EMV: EEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1

Categorias:

  • Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
  • EATON - MOELLER > Conversores de Frequência Power XL

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 527,58 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton DC1 Variable frequency drive
Catalog Number
199432
EAN
4015081978212
Product Length/Depth
162 mm
Product Height
232 mm
Product Width
161 mm
Product Weight
2.5 kg
Certifications
UkrSEPRO
IEC/EN 61800-5-1
CSA-C22.2 No. 14
UL 508C
UL
IEC/EN 61800-3
UL Category Control No.: NMMS, NMMS7
CE
IEC/EN 61800-2
UL File No.: E172143
UL Listed
Certified by UL for use in Canada
RCM
IEC/EN61800-5
RoHS, ISO 9001
CUL
CE marking
EAC
UL report applies to both US and Canada
Catalog Notes
Model Code
DC1-344D1FN-A6SOE1

Especificações do produto

Features
Parameterization: Keypad
Parameterization: drivesConnect
Parameterization: drivesConnect mobile (App)
Parameterization: Fieldbus
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
7-digital display assembly
Internal DC link
PC connection
IGBT inverter
Control unit
Radio interference suppression filter
UV resistance
Additional PCB protection
Local controls
Climatic proofing
< 95 average relative humidity (RH), no condensation, no corrosion
Connection to SmartWire-DT
No
Operating mode
Synchronous reluctance motors
BLDC motors
PM motors
U/f control
Speed control with slip compensation
Sensorless vector control (SLV)
Rated impulse withstand voltage (Uimp)
2000 V
Frame size
FS1
Altitude
Above 1000 m with 1 % derating per 100 m
Max. 4000 m
Application in domestic and commercial area permitted
Yes
Mains switch-on frequency
Maximum of one time every 30 seconds
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-20 °C
Mains voltage - max
480 V
Output voltage - max
500 V
Relative symmetric net frequency tolerance
10 %
Relative symmetric net voltage tolerance
10 %
Ambient storage temperature - max
60 °C
Ambient storage temperature - min
-40 °C
Apparent power at 400 V
2.84 kVA
Apparent power at 480 V
3.41 kVA
Assigned motor current IM at 110/120 V, 60 Hz, 150% overload
3.4 A
Assigned motor current IM at 115 V, 50 Hz, 150% overload
3.6 A
Application in industrial area permitted
Yes
Product category
Variable frequency drives
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Resolution
0.1 Hz (Frequency resolution, setpoint value)
Voltage rating - max
480 V
Mounting position
Vertical
Overvoltage category
III
Communication interface
Modbus RTU, built in
SmartWire-DT, optional
OP-Bus (RS485), built in
CANopen®, built in
Converter type
U converter
Degree of protection
NEMA 4X
IP66
Assigned motor power at 115/120 V, 60 Hz, 1-phase
2 HP
Assigned motor power at 230/240 V, 60 Hz, 1-phase
2 HP
Assigned motor power at 460/480 V, 60 Hz
2 HP
Assigned motor power at 460/480 V, 60 Hz, 3-phase
2 HP
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Input current ILN at 150% overload
5.6 A
Mains current distortion
120 %
Assigned motor current IM at 220 - 240 V, 60 Hz, 150% overload
3.4 A
Assigned motor current IM at 230 V, 50 Hz, 150% overload
3.6 A
Protocol
CAN
MODBUS
Other bus systems
EtherNet/IP
Overload current IL at 150% overload
6.15 A
Rated frequency - max
62 Hz
Rated frequency - min
48 Hz
Rated operational power at 380/400 V, 50 Hz, 3-phase
1.5 kW
Assigned motor current IM at 400 V, 50 Hz, 150% overload
3.6 A
Assigned motor current IM at 440 - 480 V, 60 Hz, 150% overload
3.4 A
System configuration type
AC supply systems with earthed center point
Braking current
≤ 0.6 A (max. 6 A for 120 ms), Actuator for external motor brake
Electromagnetic compatibility
1st and 2nd environments (according to EN 61800-3)
Braking torque
Max. 100 % of rated operational current Ie, variable, DC - Main circuit
Max. 30 % MN, Standard - Main circuit
Cable length
100 m, screened, with motor choke, maximum permissible, Motor feeder
C3 ≤ 25 m, maximum motor cable length
50 m, screened, maximum permissible, Motor feeder
75 m, unscreened, maximum permissible, Motor feeder
C2 ≤ 5 m, maximum motor cable length
150 m, unscreened, with motor choke, maximum permissible, Motor feeder
Output voltage (U2)
480 V AC, 3-phase
400 V AC, 3-phase
Delay time
< 10 ms, On-delay
< 10 ms, Off-delay
Number of inputs (analog)
2 (parameterizable, 0 - 10 V DC, 0/4 - 20 mA)
Number of inputs (digital)
4 (parameterizable, 10 - 30 V DC)
Radio interference class
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
Optional external radio interference suppression filter for longer motor cable lengths and for use in different EMC environments
Number of outputs (digital)
1
Starting current - max
175 %, IH, max. starting current (High Overload), For 2.5 seconds every 600 seconds, Power section
Number of phases (input)
3
Number of relay outputs
1 (parameterizable, N/O, 6 A (250 V, AC-1) / 5 A (30 V, DC-1))
Number of phases (output)
3
Power consumption
66.5 W
Rated control supply voltage
10 V DC (Us, max. 10 mA)
Efficiency
97 % (η)
Supply frequency
50/60 Hz
Leakage current at ground IPE - max
13 mA
Mains voltage - min
380 V
Nominal output current I2N
4.1 A
Number of HW-interfaces (industrial ethernet)
0
Number of HW-interfaces (other)
0
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (RS-232)
0
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
1
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
0
Number of interfaces (PROFINET)
0
Number of outputs (analog)
1
Output at linear load at rated output voltage - max
1.5 kW
Output at quadratic load at rated output voltage - max
1.5 kW
Output frequency - max
500 Hz
Output frequency - min
0 Hz
Short-circuit protection (external output circuits)
Type 1 coordination via the power bus' feeder unit, Main circuit
Suitable for
Branch circuits, (UL/CSA)
Switching frequency
8 kHz, 4 - 32 kHz adjustable (audible), fPWM, Power section, Main circuit
Rated operational current (Ie)
4.1 A at 150% overload (at an operating frequency of 6 kHz and an ambient air temperature of +40 °C)
Rated operational voltage
400 V AC, 3-phase
480 V AC, 3-phase
Short-circuit protection rating
6 A, UL (Class CC or J), Safety device (fuse or miniature circuit-breaker), Power Wiring
Heat dissipation at current/speed
52 W at 25% current and 0% speed
53 W at 25% current and 50% speed
56 W at 50% current and 0% speed
61 W at 50% current and 50% speed
62 W at 50% current and 90% speed
68 W at 100% current and 0% speed
73 W at 100% current and 50% speed
78 W at 100% current and 90% speed

ETIM for 199432 Componentes industriais para Baixa Tensão (EC001857)

Nome da característicaTensão de rede (intervalo) (EF006780)
Valor da característica380 V
Nome da característicaFrequência da rede (standard) (EF006783)
Valor da característica50/60 Hz
Nome da característicaNúmero de fases de entrada (EF007117)
Valor da característica3
Nome da característicaNúmero de fases de lançamento (EF006998)
Valor da característica3
Nome da característicaFrequência de saída max. (EF007350)
Valor da característica500 Hz
Nome da característicaMáx. voltagem de saída (EF009560)
Valor da característica500 V
Nome da característicaCorrente nominal de saída I2N (EF009561)
Valor da característica4.1 A
Nome da característicaMáx. saída com carga quadrática na tensão de saída nominal (EF007366)
Valor da característica1.5 kW
Nome da característicaMáx. saída com carga linear à tensão de saída nominal (EF007364)
Valor da característica1.5 kW
Nome da característicaConsumo (potência em VA) (EF000346)
Valor da característica66.5 W
Nome da característicaTolerância de frequência relativa da rede simétrica (EF007454)
Valor da característica10 %
Nome da característicaTolerância de tensão relativa da rede simétrica (EF007453)
Valor da característica10 %
Nome da característicaNúmero de saídas analógicas (EF001995)
Valor da característica1
Nome da característicaNúmero de entradas analógicas (EF001994)
Valor da característica2
Nome da característicaNúmero de saídas digitais (EF001993)
Valor da característica1
Nome da característicaNúmero de entradas digitais (EF001992)
Valor da característica4
Nome da característicaCom unidade de controlo (EF001538)
Valor da característicaSim
Nome da característicaAplicação em área industrial permitida (EF007294)
Valor da característicaSim
Nome da característicaAplicação na área doméstica e comercial permitida (EF007295)
Valor da característicaSim
Nome da característicaSuporta o protocolo TCP/IP (EF003050)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIBUS (EF003052)
Valor da característicaNão
Nome da característicaSuporta o protocolo CAN (EF003053)
Valor da característicaSim
Nome da característicaSuporta o protocolo INTERBUS (EF003054)
Valor da característicaNão
Nome da característicaSuporta o protocolo ASI (EF003051)
Valor da característicaNão
Nome da característicaSuporta o protocolo KNX (EF003055)
Valor da característicaNão
Nome da característicaSuporta o protocolo MODBUS (EF003057)
Valor da característicaSim
Nome da característicaSuporta o protocolo Data-Highway (EF003058)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet (EF003059)
Valor da característicaNão
Nome da característicaSuporta o protocolo SUCONET (EF003060)
Valor da característicaNão
Nome da característicaSuporta protocolo LON (EF003017)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET IO (EF007525)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET CBA (EF007524)
Valor da característicaNão
Nome da característicaSuporta o protocolo SERCOS (EF006657)
Valor da característicaNão
Nome da característicaSuporta o protocolo o Foundation Fieldbus (EF007522)
Valor da característicaNão
Nome da característicaSuporta o protocolo Ethernet/IP (EF007521)
Valor da característicaSim
Nome da característicaProtocolo de suporte à segurança da interface AS no trabalho (EF007519)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet Safety (EF007520)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS-Safety (EF006662)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIsafe (EF007526)
Valor da característicaNão
Nome da característicaSuporta o protocolo SafetyBUS p (EF007527)
Valor da característicaNão
Nome da característicaSuporta o protocolo BACnet (EF011944)
Valor da característicaNão
Nome da característicaSuporta o protocolo outros sistemas de barramento (EF003062)
Valor da característicaSim
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica1
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica0
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaCom conexão ao PC (EF006107)
Valor da característicaSim
Nome da característicaResistência à rutura integrada (EF007293)
Valor da característicaNão
Nome da característicaPossível operação em 4 quadrantes (EF006803)
Valor da característicaNão
Nome da característicaTipo de conversor (EF006978)
Valor da característicaConversor U
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP66
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica4X
Nome da característicaAltura (EF000040)
Valor da característica232 mm
Nome da característicaLargura (EF000008)
Valor da característica161 mm
Nome da característicaProfundidade (EF000049)
Valor da característica162 mm

DATASHEET - PDF

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
