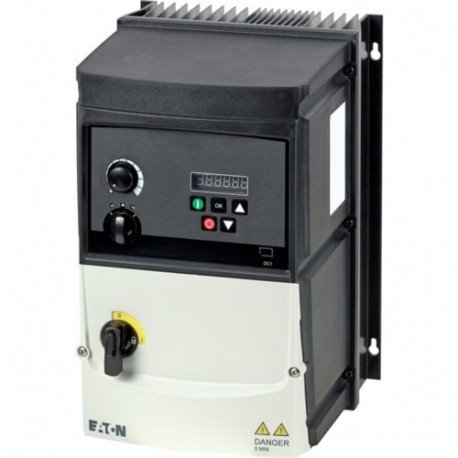

EATON - MOELLER DC1-34014FB-A6SOE1 199440 Y7-199440 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DC1-34014FB-A6SOE1 199440 Y7-199440 EATON ELECTRIC DC1-34014FB-A6SOE1

Referência: DC1-34014FB-A6SOE1

Código: 199440

Número de catálogo: Y7-199440

Fabricante: EATON - MOELLER

Descrição:

DC1-34014FB-A6SOE1
Acionamento de frequência variável, 400 V AC, 3 fases, 14 A, 5,5 kW, IP66/NEMA 4X, filtro de supressão de interferência de rádio, corte de freio, 7 conjuntos de display digital, controles locais, proteção adicional contra PCB, resistente aos raios UV, FS3
Acionamento de frequência variável, referência do grupo de peças (por exemplo, DIL): DC1, Tensão nominal de funcionamento: Ue = 400 V AC, 3 fases, 480 V AC, 3 fases, Tensão de saída com Ve: U2 = 400 V AC, 3 fases, 480 V AC, 3 fases, Tensão de rede (50/60Hz): LSN = 380 (-10%) - 480 (+10%) V, corrente nominal de operação Com 150% de sobrecarga: Ou seja, = 14 A, Nota: Corrente nominal de funcionamento a uma frequência de funcionamento de 6 kHz e uma temperatura do ar ambiente de +40 °C, Nota: Ciclo de sobrecarga para 60 s a cada 600 s, Capacidade nominal do motor Nota: Para motores assíncronos trifásicos de quatro polos com ventilação interna e externa normal com 1500 rpm a 50 Hz e 1800 rpm a 60 Hz, Ciclo de sobrecarga 60 s a cada 600 s, a 400 V, 50 Hz, Potência nominal 150 % Sobrecarga: P = 5,5 kW, 150 % Sobrecarga: IM = 11,3 A, Potência nominal do motor Nota: em 440 - 480 V, 60 Hz, Potência nominal 150 % Sobrecarga: P = 10 cv, Potência nominal 150 % Sobrecarga: IM = 14 A, Grau de proteção: IP66/NEMA 4X, Interface/fieldbus (incorporado): OP-Bus (RS485)/Modbus RTU, CANopen®, Conexão Fieldbus (opcional): SmartWire-DT, Equipado com: filtro de supressão de interferência de rádio, cortador de freio, 7 conjunto de display digital, controles locais, proteção adicional de PCB, resistente a UV, tamanho do quadro: FS3, Normas: Requisitos gerais: IEC/EN 61800-2, Requisitos EMV: IEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1

Categorias:

  • Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
  • EATON - MOELLER > Conversores de Frequência Power XL

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.036,08 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Acionamento de frequência variável, 400 V AC, 3 fases, 14 A, 5,5 kW, IP66/NEMA 4X, filtro de supressão de interferência de rádio, corte de freio, 7 conjuntos de display digital, controles locais, proteção adicional contra PCB, resistente aos raios UV, FS3
Acionamento de frequência variável, referência do grupo de peças (por exemplo, DIL): DC1, Tensão nominal de funcionamento: Ue = 400 V AC, 3 fases, 480 V AC, 3 fases, Tensão de saída com Ve: U2 = 400 V AC, 3 fases, 480 V AC, 3 fases, Tensão de rede (50/60Hz): LSN = 380 (-10%) - 480 (+10%) V, corrente nominal de operação Com 150% de sobrecarga: Ou seja, = 14 A, Nota: Corrente nominal de funcionamento a uma frequência de funcionamento de 6 kHz e uma temperatura do ar ambiente de +40 °C, Nota: Ciclo de sobrecarga para 60 s a cada 600 s, Capacidade nominal do motor Nota: Para motores assíncronos trifásicos de quatro polos com ventilação interna e externa normal com 1500 rpm a 50 Hz e 1800 rpm a 60 Hz, Ciclo de sobrecarga 60 s a cada 600 s, a 400 V, 50 Hz, Potência nominal 150 % Sobrecarga: P = 5,5 kW, 150 % Sobrecarga: IM = 11,3 A, Potência nominal do motor Nota: em 440 - 480 V, 60 Hz, Potência nominal 150 % Sobrecarga: P = 10 cv, Potência nominal 150 % Sobrecarga: IM = 14 A, Grau de proteção: IP66/NEMA 4X, Interface/fieldbus (incorporado): OP-Bus (RS485)/Modbus RTU, CANopen®, Conexão Fieldbus (opcional): SmartWire-DT, Equipado com: filtro de supressão de interferência de rádio, cortador de freio, 7 conjunto de display digital, controles locais, proteção adicional de PCB, resistente a UV, tamanho do quadro: FS3, Normas: Requisitos gerais: IEC/EN 61800-2, Requisitos EMV: IEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1

Especificações gerais
Nome do produto
Inversor de frequência Eaton DC1
Nº da peça
DC1-34014FB-A6SOE1
Ean
4015081978298
Comprimento/profundidade do produto
238 milímetros
Altura do produto
310 milímetros
Largura do produto
210,5 milímetros
Peso do produto
7 kg
Certificações
Rohs
Ul
IEC/EN61800-5
IEC/EN 61800-3
Nº do arquivo UL: E172143
UL Listado
CSA-C22.2 Nº 14
CUL
UkrSEPRO
depois de Cristo
IEC/EN 61800-2
EAC
Relatório UL se aplica tanto aos EUA quanto ao Canadá
IEC/EN 61800-5-1
Certificado UL para uso no Canadá
UL Categoria de controle no.: NMMS, NMMS7
UL 508C
Marcação CE
RCM
Nome comercial do produto
AGIR
Tipo de produto
Inversor de frequência
Subtipo de produto
nenhum
Notas do catálogo
Classe ambiental: 3C3, 3S3
Ciclo de sobrecarga de 60 s a cada 600 s
Para motores assíncronos trifásicos de quatro polos com ventilação interna e externa normal a 1500 rpm a 50 Hz e 1800 rpm a 60 Hz
Características e funções
Funções
Parametrização: fieldbus
Parametrização: drivesConnect mobile (App)
Parametrização: drivesConnect
Parametrização: Teclado
Equipado com:
Conexão com o PC
Resistência UV
Link DC interno
Helicóptero de freio
Unidade de controle
Filtro de supressão de interferência de rádio
Proteção adicional do PCB
Controles locais
IGBT Investidor
7 conjunto de exibição digital
Resistência à quebra
Funções
Possível operação do quadrante 4
visão geral
Comprimento do cabo
100 m, blindado, comprimento máximo permitido do cabo
200 m, blindado, com amortecedor do motor, comprimento máximo admissível do cabo
C2 ≤ 5 m, comprimento máximo do cabo do motor
C3 ≤ 25 m, comprimento máximo do cabo do motor
300 m, sem peneiramento, com afogamento do motor, máximo permitido, alimentador do motor
150 m, sem tela, comprimento máximo permitido do cabo
Interface de comunicação
SmartWire-DT, opcional
OP-Bus (RS485), integrado
Modbus RTU, integrado
CANopen®, integrado
Conectando-se ao SmartWire-DT
Não
Grau de proteção
IP66
NEMA 4X
Compatibilidade eletromagnética
1º e 2º ambientes (conforme EN 61800-3)
Tamanho do quadro
FS3
Posição de montagem
Vertical
Categoria de produto
Unidades de frequência variável
proteção
À prova de dedos e costas, proteção de contato direto (BGV A3, VBG4)
Protocolo
estanho
MODBUS
EtherNet/IP
Outros sistemas de barramento
Classe de interferência de rádio
Filtro opcional de supressão de interferência de rádio externo para comprimentos mais longos do cabo do motor e para uso em diferentes ambientes EMC
C2, C3 - dependendo do comprimento do cabo do motor, da carga conectada e das condições ambientais. Filtros externos de supressão de interferência de rádio (opcional) podem ser necessários.
Adequado para
Circuitos de ramificação, (UL/CSA)
Condições climáticas ambientais
altitude
Acima de 1000 m com redução de 1% por 100 m
4000 m
Temperatura ambiente de operação - min
-20 °C
Temperatura ambiente de operação - máx.
40oC
Temperatura ambiente de armazenamento - min
-40 °C
Temperatura ambiente de armazenamento - máx.
60 °C
Teste climático
< 95 umidade relativa média (UR), sem condensação, livre de corrosão
Circuito principal
eficiência
97 % (η)
Dissipação de calor em corrente/velocidade
109,2 W com 50% de corrente e 50% de velocidade
128,4 W com 50% de corrente e 90% de velocidade
145,9 W a 100% de corrente e 0% de velocidade
169,6 W com 100% de corrente e 50% de velocidade
204,2 W com 100% de corrente e 90% de velocidade
78,2 W com 25% de corrente e 0% de velocidade
85,3 W com 25% de corrente e 50% de velocidade
96,8 W com 50% de corrente e 0% de velocidade
Corrente de entrada do ILN com sobrecarga de 150%
17,2 A
Corrente de fuga ao solo IPE - máx.
12,7 mA
Frequência de alimentação de rede
Máximo de uma vez a cada 30 segundos
Tensão de rede - min
380 V
Tensão de rede - máx.
480 V
Modo de operação
Controle vetorial sem sensor (SLV)
Motores BLDC
Motores de relutância síncronos
Controle U/f
Controle de velocidade com compensação de deslizamento
Motores PM
Frequência de saída - min
0 Hz
Frequência de saída - máx.
500 Hz
Tensão de saída (U2)
480 VAC, 3 fases
400 VAC, 3 fases
Sobrecarga atual de IL a 150% de sobrecarga
21 A
Controle de tensão nominal da fonte de alimentação
10 VDC (US, máx. 10 mA)
Frequência nominal - min
48 Hz
Frequência nominal - máx
62 Hz
Corrente nominal de operação (Ie)
14 A com sobrecarga de 150% (a uma frequência de operação de 6 kHz e uma temperatura do ar ambiente de +40 °C)
Potência nominal de operação 380/400 V, 50 Hz, 3 fases
5,5 kW
Tensão operacional nominal
480 VAC, 3 fases
400 VAC, 3 fases
resolução
0,1 Hz (resolução de frequência, setpoint)
Classificação de proteção contra curto-circuito
20 A, UL (classe CC ou J), Dispositivo de segurança (fusível ou disjuntor miniatura), Cablagem elétrica
Corrente inicial - máx.
175 %, IH, corrente de partida máxima (alta sobrecarga), durante 2,5 segundos a cada 600 segundos, secção de alimentação
Frequência de fornecimento
50/60 Hz
Frequência de comutação
8 kHz, 4 - 24 kHz ajustável (audível), fPWM, seção de alimentação, circuito principal
Tipo de configuração do sistema
Sistemas de fornecimento de AC com ponto central de aterramento
Tensão nominal - máx.
480 V
Classificação do motor
Corrente nominal do motor IM em 110/120 V, 60 Hz, 150% de sobrecarga
14 A
Corrente nominal do motor IM em 115 V, 50 Hz, 150% de sobrecarga
11,3 A
Corrente nominal do motor IM em 220 - 240 V, 60 Hz, 150% de sobrecarga
14 A
Corrente nominal do motor IM em 230 V, 50 Hz, 150% de sobrecarga
11,3 A
Corrente nominal do motor IM em 400 V, 50 Hz, 150% de sobrecarga
11,3 A
Corrente nominal do motor IM em 440 - 480 V, 60 Hz, 150% de sobrecarga
14 A
Potência do motor nominal em 115/120 V, 60 Hz, 1 fase
10 PS
Potência nominal do motor em 230/240 V, 60 Hz, 1 fase
10 PS
Potência do motor nominal em 460/480 V, 60 Hz
10 PS
Potência nominal do motor em 460/480 V, 60 Hz, 3 fases
10 PS
Poder aparente
Potência aparente a 400 V
9,67 kV· Um
Potência aparente em 480 V
11,64 kV· Um
Função de frenagem
Resistência à frenagem
100 OU
Torque de frenagem
30 % MN, Standard - Circuito principal
Máximo de 100% da corrente nominal de operação, ou seja, com resistência de frenagem externa - Circuito principal
100% da corrente nominal de operação, ou seja, variável, DC - Circuito principal
Limiar de ignição para o transistor de freio
780
Circuito de controle
Número de entradas (analógicas)
2 (parametrizável, 0 - 10 V DC, 0/4 - 20 mA)
Número de inscrições (digital)
4 (parametrizável, 10 - 30 V DC)
Número de saídas (analógicas)
1
Número de saídas (digital)
1
Número de saídas de relé
1 (parametrizável, N/O, 6 A (250 V, AC-1) / 5 A (30 V, DC-1))
Verificação de projeto
Capacidade de dissipação de calor Pdiss
0 W
Dissipação de calor por polo, Pvid dependente da corrente
0 W
10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2.3.3 Resistir. de insulina. esteira. ao calor/fogo anormal por escolha interna. Efeitos
Atende aos requisitos do padrão do produto.
10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
Elevação 10.2.5
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2.6 Impacto mecânico
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção dos conjuntos
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.

Dados técnicos ETIM 8.0

Componentes industriais de baixa tensão (EG000017) / Conversor de frequência =< 1 kV (EC001857)
Engenharia elétrica, automação, engenharia de controle de processos / Acionamento elétrico / Conversor de frequência estática / Conversor de frequência static = < 1 kV (ecl@ss10.0.1-27-02-31-01 [AKE177014])
Tensão de rede
380 - 480 V
Frequência de rede
50/60 Hz
Número de fases de entrada
3
Número de fases de saída
3
Frequência máxima de saída
500 Hz
Tensão máxima de saída
500 V
Saída nominal atual I2N
14 A
Saída máxima na carga quadrática na tensão nominal de saída
5,5 kW
Saída máxima em carga linear na tensão nominal de saída
5,5 kW
Tolerância relativa à frequência líquida simétrica
10 %
Tolerância relativa ao estresse líquido simétrico
10 %
Número de saídas analógicas
1
Número de entradas analógicas
2
Número de saídas digitais
1
Número de entradas digitais
4
Com elemento de controle
sim
Aplicação em área industrial permitida
sim
Aplicação em áreas nacionais e comerciais permitidas
sim
Protocolo de suporte para TCP/IP
Não
Protocolo de suporte para PROFIBUS
Não
Protocolo de suporte de lata
sim
Protocolo de suporte InterBUS
Não
Protocolo de suporte para ASI
Não
Protocolo de suporte para KNX
Não
Protocolo de suporte modbus
sim
Protocolo de Suporte a Rodovias de Dados
Não
Protocolo de suporte para DeviceNet
Não
Protocolo de suporte para SUCONET
Não
Protocolo de Suporte LON
Não
Protocolo de suporte para PROFINET IO
Não
Protocolo de suporte para PROFINET CBA
Não
Protocolo de suporte sercos
Não
Protocolo de Apoio à Fundação Fieldbus
Não
Protocolo de suporte para EtherNet/IP
sim
Protocolo de suporte à segurança do trabalho as-interface
Não
Protocolo de suporte para segurança da rede de dispositivos
Não
Protocolo para apoiar a segurança interbus
Não
Protocolo para apoiar o PROFIsafe
Não
Protocolo de suporte de segurançaBUS p
Não
Protocolo de suporte para BACnet
Não
Protocolo de suporte para outros sistemas de ônibus
sim
Número de interfaces HW Ethernet industriais
0
Número de interfaces PROFINET
0
Número de interfaces HW RS-232
0
Número de interfaces HW RS-422
0
Número de interfaces HW RS-485
1
Número de interfaces da série HW TTY
0
Número de interfaces USB HW
0
Número de interfaces HW paralelas
0
Número de interfaces HW outras
0
Com interface óptica
Não
Conectado ao PC
sim
Resistência de quebra incorporada
sim
Possível operação do quadrante 4
sim
Tipo de conversor
U-conversor
Grau de Proteção (IP)
IP66
Grau de Proteção (NEMA)
4X
altura
310 milímetros
largo
210,5 mm
profundidade
238 milímetros

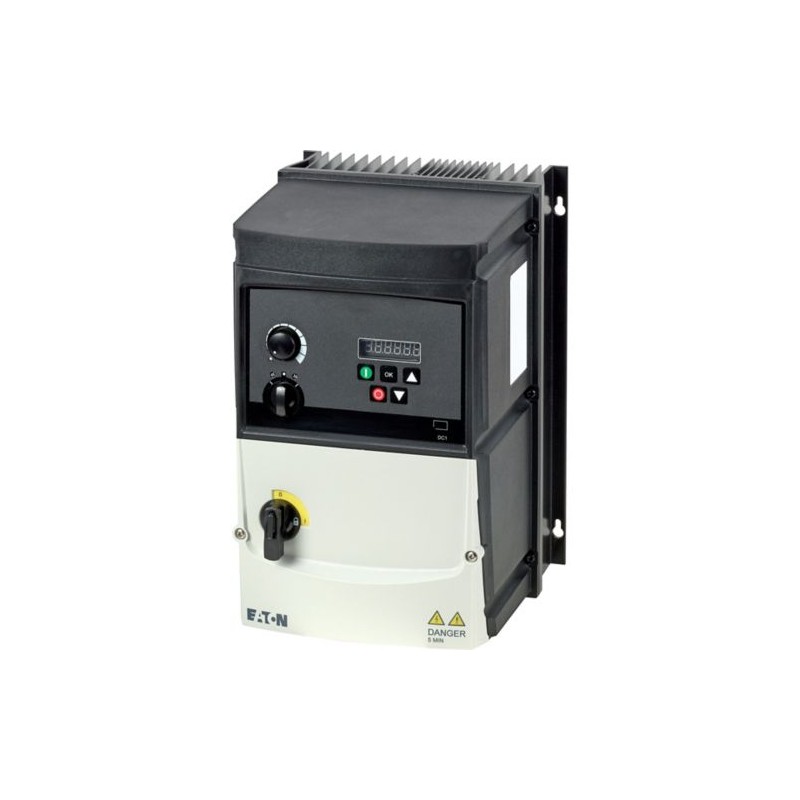

ETIM for 199440 Componentes industriais para Baixa Tensão (EC001857)

Nome da característicaTensão de rede (intervalo) (EF006780)
Valor da característica380 V
Nome da característicaFrequência da rede (standard) (EF006783)
Valor da característica50/60 Hz
Nome da característicaNúmero de fases de entrada (EF007117)
Valor da característica3
Nome da característicaNúmero de fases de lançamento (EF006998)
Valor da característica3
Nome da característicaFrequência de saída max. (EF007350)
Valor da característica500 Hz
Nome da característicaMáx. voltagem de saída (EF009560)
Valor da característica500 V
Nome da característicaCorrente nominal de saída I2N (EF009561)
Valor da característica14 A
Nome da característicaMáx. saída com carga quadrática na tensão de saída nominal (EF007366)
Valor da característica5.5 kW
Nome da característicaMáx. saída com carga linear à tensão de saída nominal (EF007364)
Valor da característica5.5 kW
Nome da característicaConsumo (potência em VA) (EF000346)
Valor da característica223 W
Nome da característicaTolerância de frequência relativa da rede simétrica (EF007454)
Valor da característica10 %
Nome da característicaTolerância de tensão relativa da rede simétrica (EF007453)
Valor da característica10 %
Nome da característicaNúmero de saídas analógicas (EF001995)
Valor da característica1
Nome da característicaNúmero de entradas analógicas (EF001994)
Valor da característica2
Nome da característicaNúmero de saídas digitais (EF001993)
Valor da característica1
Nome da característicaNúmero de entradas digitais (EF001992)
Valor da característica4
Nome da característicaCom unidade de controlo (EF001538)
Valor da característicaSim
Nome da característicaAplicação em área industrial permitida (EF007294)
Valor da característicaSim
Nome da característicaAplicação na área doméstica e comercial permitida (EF007295)
Valor da característicaSim
Nome da característicaSuporta o protocolo TCP/IP (EF003050)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIBUS (EF003052)
Valor da característicaNão
Nome da característicaSuporta o protocolo CAN (EF003053)
Valor da característicaSim
Nome da característicaSuporta o protocolo INTERBUS (EF003054)
Valor da característicaNão
Nome da característicaSuporta o protocolo ASI (EF003051)
Valor da característicaNão
Nome da característicaSuporta o protocolo KNX (EF003055)
Valor da característicaNão
Nome da característicaSuporta o protocolo MODBUS (EF003057)
Valor da característicaSim
Nome da característicaSuporta o protocolo Data-Highway (EF003058)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet (EF003059)
Valor da característicaNão
Nome da característicaSuporta o protocolo SUCONET (EF003060)
Valor da característicaNão
Nome da característicaSuporta protocolo LON (EF003017)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET IO (EF007525)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET CBA (EF007524)
Valor da característicaNão
Nome da característicaSuporta o protocolo SERCOS (EF006657)
Valor da característicaNão
Nome da característicaSuporta o protocolo o Foundation Fieldbus (EF007522)
Valor da característicaNão
Nome da característicaSuporta o protocolo Ethernet/IP (EF007521)
Valor da característicaSim
Nome da característicaProtocolo de suporte à segurança da interface AS no trabalho (EF007519)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet Safety (EF007520)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS-Safety (EF006662)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIsafe (EF007526)
Valor da característicaNão
Nome da característicaSuporta o protocolo SafetyBUS p (EF007527)
Valor da característicaNão
Nome da característicaSuporta o protocolo BACnet (EF011944)
Valor da característicaNão
Nome da característicaSuporta o protocolo outros sistemas de barramento (EF003062)
Valor da característicaSim
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica1
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica0
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaCom conexão ao PC (EF006107)
Valor da característicaSim
Nome da característicaResistência à rutura integrada (EF007293)
Valor da característicaSim
Nome da característicaPossível operação em 4 quadrantes (EF006803)
Valor da característicaSim
Nome da característicaTipo de conversor (EF006978)
Valor da característicaConversor U
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP66
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica4X
Nome da característicaAltura (EF000040)
Valor da característica310 mm
Nome da característicaLargura (EF000008)
Valor da característica210.5 mm
Nome da característicaProfundidade (EF000049)
Valor da característica238 mm

DATASHEET - PDF

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
