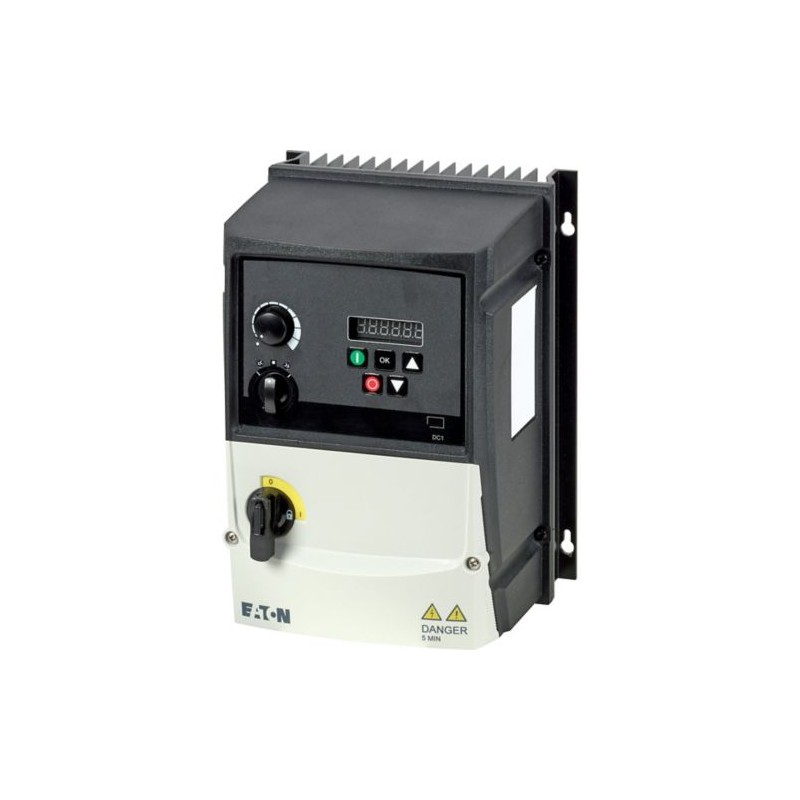

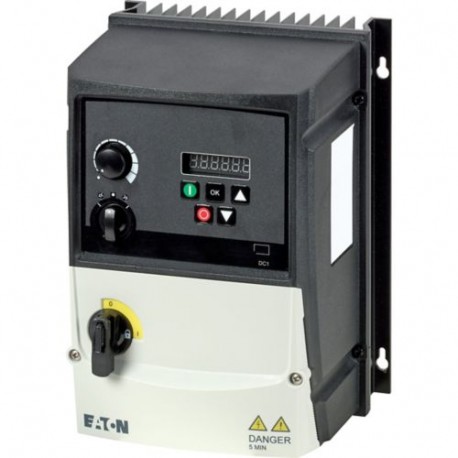

DC1-1D5D8NB-A6SOE1 199398 Y7-199398 EATON ELECTRIC DC1-1D5D8NB-A6SOE1
DC1-1D5D8NB-A6SOE1
199398
Y7-199398
EATON-MOELLER
DC1-1D5D8NB-A6SOE1
Eaton DC1 Variable frequency drive, 115 V AC, single-phase, 5.8 A, 1.1 kW, IP66/NEMA 4X, Brake chopper, 7-digital display assembly, Local controls, Additional PCB protection, UV resistant, FS2
Inversor de frequência, Referência do grupo de peças (por exemplo, DIL): DC1, Tensão nominal de operação: Ue = 115 V AC, monofásico, Tensão de saída com Ve: U2 = 230 V AC, trifásico, Tensão de rede (50/60Hz): LSN = 110 (-10%) - 115 (+10%) V, Corrente nominal de operação Com uma sobrecarga de 150%: Ie = 5,8 A, Nota: Corrente nominal de operação a uma frequência de operação de 6 kHz e uma temperatura do ar ambiente de +40 °C, Nota: Ciclo de sobrecarga de 60 s a cada 600 s, Potência nominal do motor atribuída Nota: Para motores assíncronos trifásicos normais de quatro polos com ventilação interna e externa com 1500 rpm a 50 Hz e 1800 rpm a 60 Hz, Ciclo de sobrecarga de 60 s a cada 600 s, a 230 V, 50 Hz, Potência nominal do motor Sobrecarga nominal de 150%: P = 1,1 kW, 150% Sobrecarga: IM = 4,6 A, Potência nominal do motor Nota: a 220 - 240 V, 60 Hz, Potência nominal do motor 150 % Sobrecarga: P = 1,5 HP, Potência nominal do motor 150 % Sobrecarga: IM = 5,8 A, Grau de proteção: IP66/NEMA 4X, Interface/Fieldbus (integrado): OP-Bus (RS485)/Modbus RTU, CANopen®, Ligação Fieldbus (opcional): SmartWire-DT, Equipado com: Picador de travões, conjunto de 7 ecrãs digitais, Comandos locais, Proteção adicional para placa de circuitos impressos, Resistente aos raios UV, Tamanho da estrutura: FS2, Normas: Requisitos gerais: IEC/EN 61800-2, Requisitos EMV: IEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1
Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
Conversores de Frequência Power XL
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲General specifications
UL File No.: E172143
Certified by UL for use in Canada
UL report applies to both US and Canada
UkrSEPRO
CSA-C22.2 No. 14
IEC/EN61800-5
UL
UL 508C
EAC
RoHS, ISO 9001
CUL
IEC/EN 61800-2
IEC/EN 61800-3
RCM
CE
CE marking
UL Category Control No.: NMMS, NMMS7
IEC/EN 61800-5-1
Especificações do produto
Parameterization: Fieldbus
Parameterization: Keypad
Parameterization: drivesConnect mobile (App)
Local controls
Internal DC link
PC connection
Additional PCB protection
IGBT inverter
7-digital display assembly
Breaking resistance
UV resistance
Control unit
Synchronous reluctance motors
Speed control with slip compensation
PM motors
U/f control
BLDC motors
Max. 4000 m
Modbus RTU, built in
OP-Bus (RS485), built in
CANopen®, built in
IP66
MODBUS
EtherNet/IP
CAN
Max. 100 % of rated operational current Ie, variable, DC - Main circuit
Max. 100 % of rated operational current Ie with external braking resistor - Main circuit
100 m, screened, maximum permissible cable length
300 m, unscreened, with motor choke, maximum permissible, Motor feeder
200 m, screened, with motor choke, maximum permissible cable length
| Característica | Valor |
|---|---|
| Tensão de rede (intervalo) (EF006780) | 110 V |
| Frequência da rede (standard) (EF006783) | 50/60 Hz |
| Número de fases de entrada (EF007117) | 1 |
| Número de fases de lançamento (EF006998) | 3 |
| Frequência de saída max. (EF007350) | 500 Hz |
| Máx. voltagem de saída (EF009560) | 250 V |
| Corrente nominal de saída I2N (EF009561) | 5.8 A |
| Máx. saída com carga quadrática na tensão de saída nominal (EF007366) | 1.1 kW |
| Máx. saída com carga linear à tensão de saída nominal (EF007364) | 1.1 kW |
| Consumo (potência em VA) (EF000346) | 44 W |
| Tolerância de frequência relativa da rede simétrica (EF007454) | 10 % |
| Tolerância de tensão relativa da rede simétrica (EF007453) | 10 % |
| Número de saídas analógicas (EF001995) | 1 |
| Número de entradas analógicas (EF001994) | 2 |
| Número de saídas digitais (EF001993) | 1 |
| Número de entradas digitais (EF001992) | 4 |
| Com unidade de controlo (EF001538) | Sim |
| Aplicação em área industrial permitida (EF007294) | Sim |
| Aplicação na área doméstica e comercial permitida (EF007295) | Sim |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Sim |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Sim |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo BACnet (EF011944) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 1 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Com conexão ao PC (EF006107) | Sim |
| Resistência à rutura integrada (EF007293) | Sim |
| Possível operação em 4 quadrantes (EF006803) | Sim |
| Tipo de conversor (EF006978) | Conversor U |
| Grau de proteção (IP) (EF005474) | IP66 |
| Grau de proteção (NEMA) (EF011959) | 4X |
| Altura (EF000040) | 257 mm |
| Largura (EF000008) | 188 mm |
| Profundidade (EF000049) | 182 mm |
