> EATON - MOELLER>Conversores de Frequência Power XL>DC1-1D4D3NN-A6SOE1 199396 ELECTRIC DC1-1D4D3NN-A6SOE1
Produto anterior Próximo produto

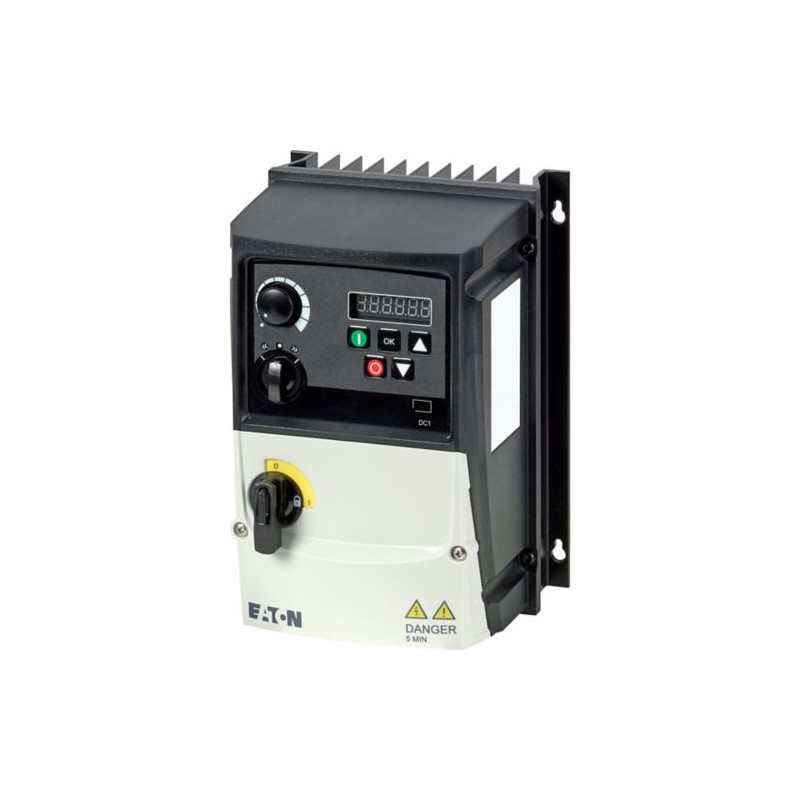

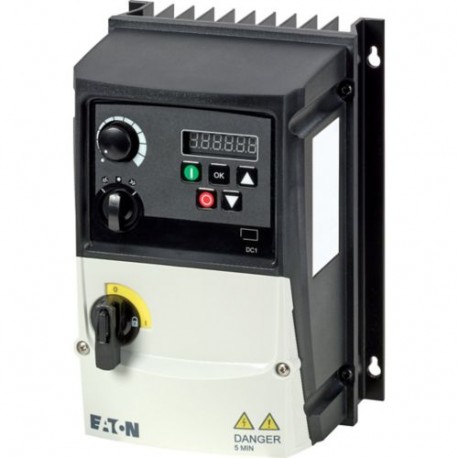

DC1-1D4D3NN-A6SOE1 199396 EATON ELECTRIC DC1-1D4D3NN-A6SOE1 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DC1-1D4D3NN-A6SOE1 199396 EATON ELECTRIC DC1-1D4D3NN-A6SOE1

DC1-1D4D3NN-A6SOE1

199396

EATON-MOELLER

DC1-1D4D3NN-A6SOE1

Acionamento de Frequência Variável, 115V AC, Monofásico, 4,3 A, 0,75 kW, IP66/NEMA 4X, 7 Display Array Digital, Controles Locais, Proteção Adicional contra PCB, Resistente a UV, FS1

Mais detalhes


Conversores de Frequência Power XL

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $446.54
Preço unitário: $446.54

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Acionamento de Frequência Variável, 115V AC, Monofásico, 4,3 A, 0,75 kW, IP66/NEMA 4X, 7 Display Array Digital, Controles Locais, Proteção Adicional contra PCB, Resistente a UV, FS1
Acionamento de frequência variável, Referência do grupo de peças (por exemplo, DIL): DC1, Tensão nominal de funcionamento: Ue = 115 V CA, monofásico, Tensão de saída com Ve: U2 = 230 V CA, trifásico, Tensão de rede (50/60Hz): LSN = 110 (-10%) - 115 (+10%) V, Corrente nominal de operação A 150% de sobrecarga: Ou seja, = 4,3 A, Nota: Corrente nominal de funcionamento a uma frequência de funcionamento de 6 kHz e a uma temperatura do ar ambiente de +40 °C, Nota: 60 s ciclo de sobrecarga a cada 600 s, Potência nominal do motor atribuída Nota: Para motores trifásicos trifásicos de quatro polos assíncronos com ventilação interna e externa normal com 1500 rpm a 50 Hz e 1800 rpm a 60 Hz, ciclo de sobrecarga de 60 s a cada 600 s, a 230 V, 50 Hz, Potência nominal do motor 150% Sobrecarga: P = 0,75 kW, 150% Sobrecarga: IM = 3,2 A, Potência nominal do motor Nota: em 220 - 240 V, 60 Hz, Potência nominal do motor 150% Sobrecarga: P = 1 HP, potência nominal do motor 150% Sobrecarga: IM = 4,2 A, Grau de proteção: IP66/NEMA 4X, Interface/fieldbus (embutido): OP-Bus (RS485)/Modbus RTU, CANopen®, conexão Fieldbus (opcional): SmartWire-DT, Equipado com: 7 conjuntos de display digital, Controles locais, Proteção adicional contra PCB, Resistente aos raios UV, Tamanho do quadro: FS1, Normas: Requisitos gerais: IEC/EN 61800-2, Requisitos EMV: IEC/EN 61800-3, Requisitos de segurança: IEC/EN 61800-5-1

Programa de entrega

Gama de produtos
Unidades de frequência variável
Referência de grupo de peças (por exemplo, DIL)
AGIR
Tensão operacional nominal [Uecstasy]
115 VAC, monárdia
Tensão de saída com Vecstasy[U2]
230 VAC, 3 fases
Tensão da rede (50/60Hz) [Uem]
110 (-10%) - 115 (+10%) V
Corrente operacional classificada [Iecstasy]
A 150% de sobrecarga [Iecstasy]
4.3 A
nota
Corrente operacional nominal em uma frequência operacional de 6 kHz e uma temperatura de ar ambiente de +40 °C
Classificação do motor atribuída
nota
Para motores assíncronos trifásicos de quatro polos com ventilação interna e externa normal a 1500 rpm a 50 Hz e 1800 rpm a 60 Hz
nota
Ciclo de sobrecarga de 60 s a cada 600 s
nota
a 230 V, 50 Hz
Sobrecarga de 150% [P]
0,75 kW
150 % (Sobrecarga) [Im]
3.2 A
nota
a 220 - 240 V, 60 Hz
Sobrecarga de 150% [P]
1 PS
150 % (Sobrecarga) [Im]
4.2 A
Grau de Proteção
IP66/NEMA 4X
Interface/fieldbus (integrado)
OP-Bus (RS485)/Modbus RTU, CANopen®
Conexão fieldbus (opcional)
SmartWire-DT
Equipado com
7 conjunto de exibição digital
Controles locais
Proteção adicional do PCB
Resistente a UV
Parametrização
teclado numérico
Ônibus de campo
drivesConssectar
drivesConnect Mobile (Aplicativo)
Tamanho do quadro
GSP
Conectando-se ao SmartWire-DT
Não

Dados técnicos

Geral
Padrões
Requisitos gerais: IEC/EN 61800-2
Requisitos emv: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Certificações
CE, UL, cUL, RCM, Ukr SEPRO, EAC
Qualidade da produção
Rohs
Teste climático [ρW]
< 95%, umidade relativa média (RH), não condensação, % não corrosivo
Qualidade do ar
3C3, 3S3
Temperatura ambienteTemperatura ambiente de funcionamento mínima.
-20 °C
Temperatura ambienteTemperatura ambiente operacional máxima.
+40 °C
Temperatura ambiente
operação (com sobrecarga de 150%)
Temperatura ambienteArmazenamento [φ]
-40 - +60 °C
Posição de montagem
Vertical
altitude
0-2000 m acima do nível do mar
Acima de 1000 m: redução de 1% por 100 m
máximo de 4000 m sem UL m
Grau de Proteção
IP66/NEMA 4X
Proteção contra contato direto
BGV A3 (VBG4, teste dos dedos e parte de trás da mão)
Circuito principal
abastecimentoTensão operacional nominal [Uecstasy]
115 VAC, monárdia
abastecimentoanotações
A tensão da rede de 115 V sobe para 230 V (tensão de saída) através de uma dupla conexão interna de tensão.
abastecimentoTensão da rede (50/60Hz) [Uem]
110 (-10%) - 115 (+10%) V
abastecimentoCorrente de entrada (sobrecarga de 150%) [Euem]
15,8 A
abastecimentoConfiguração do sistema
Sistemas de fornecimento de AC com ponto central de aterramento
abastecimentoFrequência de fornecimento [fem]
50/60 Hz
abastecimentoFaixa de frequência [fem]
48 - 62 Hz
abastecimentoFrequência de alimentação de rede
Máximo de uma vez a cada 30 segundos
Seção de alimentaçãofunção
Unidade de frequência variável com link DC interno e inversor IGBT
Seção de alimentaçãoCorrente de sobrecarga (sobrecarga de 150%) [Eulitro]
6.45 A
Seção de alimentaçãocorrente inicial máxima (sobrecarga alta) [IH]
175 %
Seção de alimentaçãoTensão de saída com Vecstasy[U2]
230 VAC, 3 fases
Seção de alimentaçãoFrequência de saída [f2]
0 - 50/60 (máx. 500) Hz
Seção de alimentaçãoFrequência de comutação [fPWM]
8
ajustável 4 - 32 (audível) kHz
Seção de alimentaçãoModo de operação
Controle U/f
Controle de velocidade com compensação de deslizamento
controle vetorial sem sensor (SLV)
Motores PM
Motores de relutância síncronos
Motores BLDC
Seção de alimentaçãoResolução de frequência (valor de setpoint) [Δf]
0,1 Hz
Seção de alimentaçãoCorrente operacional classificadaA 150% de sobrecarga [Iecstasy]
4.3 A
Seção de alimentaçãonota
Corrente operacional nominal em uma frequência operacional de 6 kHz e uma temperatura de ar ambiente de +40 °C
Seção de alimentaçãoPerda de energiaDissipação de calor na corrente operacional nominal Iecstasy=150 % [PV]
22,5 W
Seção de alimentaçãoEficiência [η]
97 %
Seção de alimentaçãoCorrente máxima de vazamento de solo (PE) sem motor [IPe]
4,8 mA
Seção de alimentaçãoEquipado com
7 conjunto de exibição digital
Controles locais
Proteção adicional do PCB
Resistente a UV
Seção de alimentaçãoTamanho do quadro
GSP
Alimentador de motornota
Para motores assíncronos trifásicos de quatro polos com ventilação interna e externa normal a 1500 rpm a 50 Hz e 1800 rpm a 60 Hz
Alimentador de motornota
Ciclo de sobrecarga de 60 s a cada 600 s
Alimentador de motornota
a 230 V, 50 Hz
Alimentador de motorSobrecarga de 150% [P]
0,75 kW
Alimentador de motornota
a 220 - 240 V, 60 Hz
Alimentador de motorSobrecarga de 150% [P]
1 PS
Alimentador de motorcomprimento máximo permitido do cabo [I]
Projeto: 50
Blindado, com amortecedor do motor: 100
Sem detecção: 75
sem blindagem, com amortecedor do motor: 150 m
Alimentador de motorFunção de frenagemTorque padrão de frenagem
max. 30 % MN
Alimentador de motorFunção de frenagemTorque de frenagem DC
Máximo de 100% da corrente operacional nominal ou seja, variável
Seção de controle
Tensão de referência [Us]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, parametizável, 0 - 10 V DC, 0/4 - 20 mA
Saídas analógicas
1, parametizável, 0 - 10 V
Entradas digitais
4, parametizável, máx. 30 V DC
Saídas digitais
1, parametizável, 24 V DC
Saídas de relé
1, parametizável, N/O, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interface/fieldbus (integrado)
OP-Bus (RS485)/Modbus RTU, CANopen®
Elementos de comutação e proteção atribuídos
Fiação de energiaDispositivo de segurança (fusível ou dijuntor em miniatura)IEC (Tipo B, gG), 150 %
FAZ-B25/1N
Fiação de energiaDispositivo de segurança (fusível ou dijuntor em miniatura)UL (Classe CC ou J)
25 A
Fiação de energiaContator de redeSobrecarga de 150% (CT/IH, a 50 °C)
DILEMA-... + P1DILEM
Fiação de energiaEstrangulamento principalSobrecarga de 150% (CT/IH, a 50 °C)
DX-LN1-018
Fiação de energiaFiltro de supressão de interferência de rádio (externo, 150%)
DX-EMC12-019-FS1
Fiação de energiaNota no filtro de supressão de interferência de rádio
Filtro opcional de supressão de interferência de rádio externo para comprimentos mais longos do cabo do motor e para uso em diferentes ambientes EMC
Alimentador de motorestrangulamento motocicletaSobrecarga de 150% (CT/IH, a 50 °C)
DX-LM3-008
Alimentador de motorFiltro sinusoidalSobrecarga de 150% (CT/IH, a 50 °C)
DX-SIN3-010

Verificação de design de acordo com iEC/EN 61439

Temperatura ambiente de funcionamento mínima.
-20 °C
Temperatura ambiente operacional máxima.
+40 °C

Dados técnicos ETIM 7.0

Componentes industriais de baixa tensão (EG000017) / Conversor de frequência =< 1 kV (EC001857)
Engenharia elétrica, automação, engenharia de controle de processos / Acionamento elétrico / Conversor de frequência estática / Conversor de frequência static = < 1 kV ([email protected] [AKE177014])
Tensão de rede
110 - 115 V
Frequência de rede
50/60 Hz
Número de fases de entrada
1
Número de fases de saída
3
Frequência máxima de saída
500 Hz
Tensão máxima de saída
250 V
Saída nominal atual I2N
4.3 A
Saída máxima na carga quadrática na tensão nominal de saída
0,75 kW
Saída máxima em carga linear na tensão nominal de saída
0,75 kW
Tolerância relativa à frequência líquida simétrica
10 %
Tolerância relativa ao estresse líquido simétrico
10 %
Número de saídas analógicas
1
Número de entradas analógicas
2
Número de saídas digitais
1
Número de entradas digitais
4
Com unidade de controle
sim
Aplicação em área industrial permitida
sim
Aplicação em áreas nacionais e comerciais permitidas
sim
Protocolo de suporte para TCP/IP
Não
Protocolo de suporte para PROFIBUS
Não
Protocolo de suporte de lata
sim
Protocolo de suporte InterBUS
Não
Protocolo de suporte para ASI
Não
Protocolo de suporte para KNX
Não
Protocolo de suporte para MODBUS
sim
Protocolo de Suporte a Rodovias de Dados
Não
Protocolo de suporte para DeviceNet
Não
Protocolo de suporte para SUCONET
Não
Protocolo de Suporte LON
Não
Protocolo de suporte para PROFINET IO
Não
Protocolo de suporte para PROFINET CBA
Não
Protocolo de suporte sercos
Não
Protocolo de Apoio à Fundação Fieldbus
Não
Protocolo de suporte para EtherNet/IP
sim
Protocolo de suporte à segurança do trabalho as-interface
Não
Protocolo de suporte para segurança da rede de dispositivos
Não
Protocolo para apoiar a segurança interbus
Não
Protocolo para apoiar o PROFIsafe
Não
Protocolo de suporte de segurançaBUS p
Não
Protocolo de suporte para BACnet
Não
Protocolo de suporte para outros sistemas de ônibus
sim
Número de interfaces HW Ethernet industriais
0
Número de interfaces PROFINET
0
Número de interfaces HW RS-232
0
Número de interfaces HW RS-422
0
Número de interfaces HW RS-485
1
Número de interfaces da série HW TTY
0
Número de interfaces USB HW
0
Número de interfaces HW paralelas
0
Número de interfaces HW outras
0
Com interface óptica
Não
Conectado ao PC
sim
Resistência de quebra incorporada
Não
Possível operação do quadrante 4
Não
Tipo de conversor
U-conversor
Grau de Proteção (IP)
IP66
Grau de Proteção (NEMA)
4X
altura
232 milímetros
largo
161 mm
profundidade
162 mm

Aprovações

Padrões de produtos
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; Marcação CE
Número do arquivo UL.
E172143
Controle de categoria UL No.
NMMS
Arquivo CSA Nº.
Relatório UL se aplica tanto aos EUA quanto ao Canadá
Certificação norte-americana
UL listado, UL certificado para uso no Canadá
Especialmente projetado para a América do Norte
Não
Adequado para
Circuitos de ramificação
Tensão nominal máxima.
1~120 V AC IEC: TN-S UL/CSA: "Y" (Wey solidamente aterrado)
Grau de Proteção
IEC: IP66

Dimensões

8230DIM-171
