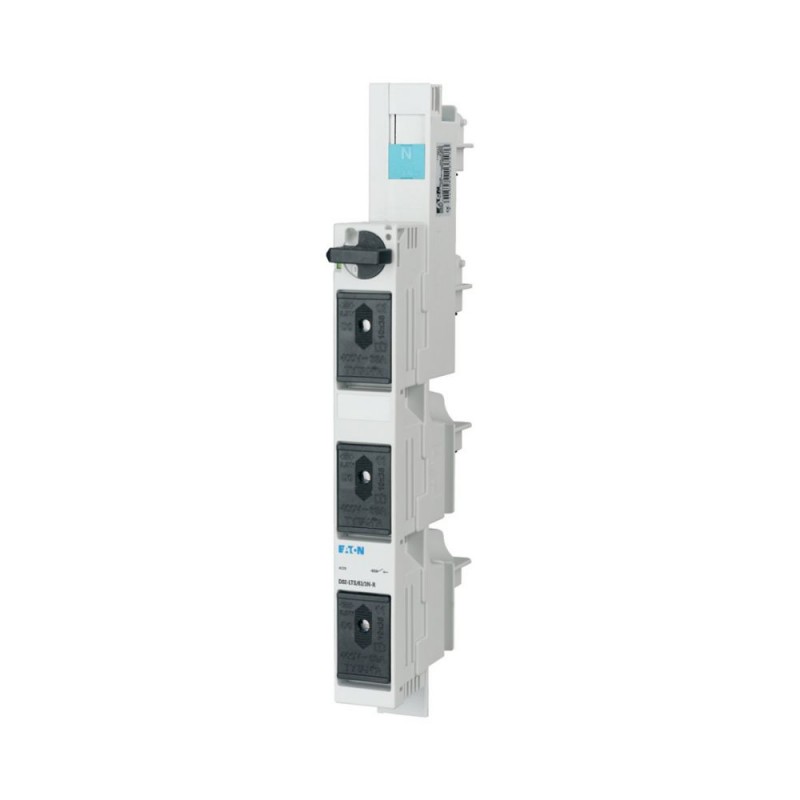

D02-LTS/63/3N-R 114317 EATON ELECTRIC desconectador D02 ou D01, 63A, 3p+n 72mm, também para fusíveis cilíndr..
D02-LTS/63/3N-R
114317
EATON-MOELLER
desconectador D02 ou D01, 63A, 3p+n 72mm, também para fusíveis cilíndricos 10x38
Desconectador do interruptor de fusível, 3pole + N, 63A
Acessórios de conexão para gabinetes
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Desconectador do interruptor de fusível, 3pole + N, 63A
Desconectador de interruptores montado no barramento com fusíveis, função flash indica soprar do link do fusível, entrega vazia, sem mangas adaptadoras e links de fusíveis, molas de retenção para links de fusíveis D01 ou fornecidas 10 x 38 links de fusível cilíndrico, indicador de posição de contato, plugue de fusível sem tampa de parafuso, alterna a carga em todos os polos e sem tocar à mão, versão D02-LTS/63/3-R-HK com contato auxiliar integrado, vedável e bloqueável, tipo de acordo com IEC/EN 60947-3
Programa de entrega
Gama de produtos
Sistema de 60 mm
Sistema de 185 mm
Sistema de 185 mm
Função básica
Material de fusível busbar
Subrange
Desconectadores do interruptor de fusível D com função de cintilação
descrição
Função flash indica soprar do elo do fusível
Fornecido vazio, sem mangas adaptador ou links de fusíveis
Operação por leigos permitida de acordo com o IEC/EN 61439-3
Indicador de posição de contato
Plugue de fusível sem tampa de parafuso
Troque a carga em todos os postes e sem tocar com a mão
Vedação e travamento
Fornecido vazio, sem mangas adaptador ou links de fusíveis
Operação por leigos permitida de acordo com o IEC/EN 61439-3
Indicador de posição de contato
Plugue de fusível sem tampa de parafuso
Troque a carga em todos os postes e sem tocar com a mão
Vedação e travamento
Sequência de contato
Corrente operacional classificada [Iecstasy]
63 A
Tensão operacional nominal [Uecstasy]
400 VAC
Tamanho do quadro
E18, D02, C10x38
Largura de montagem
27 mm
Para uso com
12 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
Para uso com
Perfil T duplo
Dados técnicos
Geral
Padrões
Design de acordo com iec/EN 60947-3
Teste climático
Calor úmido e constante para IEC 60068-2-78
Calor úmido e cíclico para IEC 60068-2-30
Calor úmido e cíclico para IEC 60068-2-30
Temperatura ambiente
-25 - +55
Intervalo entre centros de barras de ônibus
60 mm
Posição de montagem
Vertical ou horizontal
Categoria/grau de contaminação
IV/3
Grau de Proteção
IP 20 incluído
Contatos
Frequência nominal [f]
40 - 60 Hz
Tensão nominal de resistência ao pulso [Uduende]
6 kHz
Intervalo entre centros de barras de ônibus
60 mm
Categoria/grau de contaminação
IV/3
Dados elétricos
Número de postes
4 polos
Número de postes
4P
Tensão operacional nominal [Uecstasy]Tensão operacional nominal [Uecstasy]
400 VAC
Corrente de curto-circuito condicional nominal testada com links [IQ]
63 kA
Frequência nominal [f]
40... 60 Hz
Corrente operacional classificada [Iecstasy]
63 A
Corrente térmica convencional [Iésimo]
63 A
Modo de controle
Operação ininterrupta
Categoria de supervoltagem
Iv
Categoria de uso
CA 22 B
Tensão nominal de resistência ao pulso [Uduende]
6 kHz
Perda de calor atual por contato em Iecstasy
1,5 W
Perda de energiaDissipação de calor de contato com i fusível linkecstasy
7 W
Perda de energiafusível
5,5 W
Fusível max
Tamanho do quadro
E18, D02, C10x38
Capacidade do terminal
Terminal de caixassólido
1,5 - 35 mm2
Variáveis mecânicas
Terminais
Terminais de elevação
Torque de aperto dos parafusos terminais
max. 4 Nm
Faixa de temperatura
-25 - +55 °C
Largura da habitação
226 mm
Largura de montagem
27 mm
Guinte elétrico
E18
montagem
Barra de ônibus com uma folga de 60 mm
Categoria/grau de contaminação
IV/3
Verificação de design de acordo com iEC/EN 61439
Temperatura ambiente de funcionamento mínima.
-25 °C
Temperatura ambiente operacional máxima.
+55 °C
Dados técnicos ETIM 7.0
Disjuntores e fusíveis (EG000020) / D0 System Switch Disconnector (EC000277)
Engenharia elétrica, automação, engenharia de controle de processos / Instalação elétrica, sistema de fusível / Sistemas de fusíveis de segurança / Desconectador de interruptor neozed ([email protected] [AKE282013])
Número de postes
4
Tamanho de construção
D02
Tensão nominal
400 V
Corrente nominal
63 A
