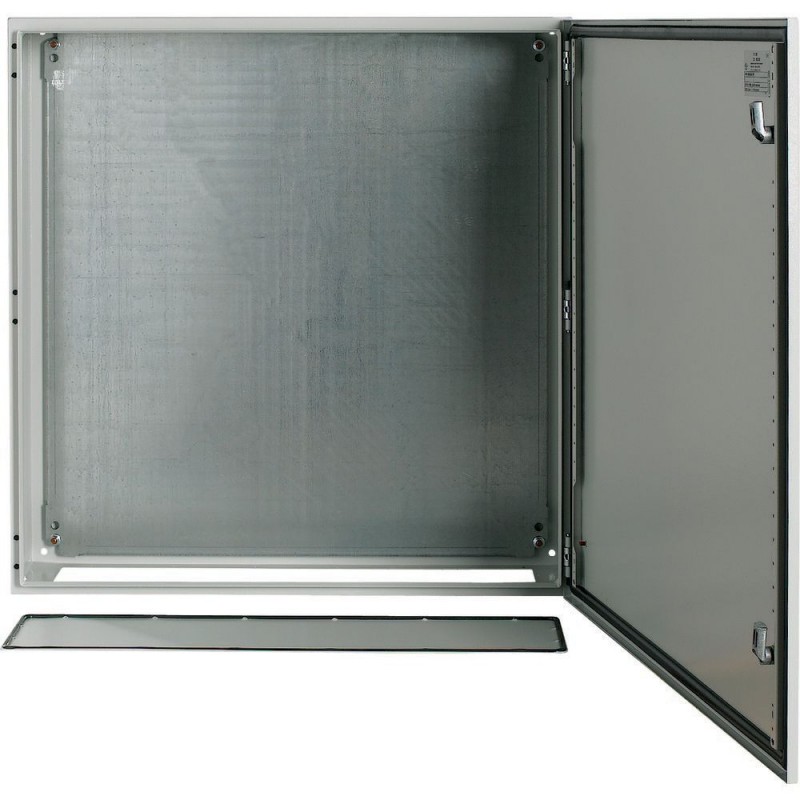

CS-88/200 111709 0002466133 EATON ELECTRIC Wall enclosure, +mounting plate, HxWxD 800x800x200mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CS-88/200 111709 0002466133 EATON ELECTRIC Wall enclosure, +mounting plate, HxWxD 800x800x200mm

CS-88/200

111709

0002466133

EATON-MOELLER

Wall enclosure, +mounting plate, HxWxD=800x800x200mm

Mais detalhes


Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)

Caixas e armários industriais

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $267.93
Preço unitário: $267.93

Quantidade Preço
1+$267.93
2+$246.31
3+$239.56
4+$239.56
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Parede do gabinete, +placa de montagem, Axlxp=800x800x200mm
Parede-montagem de habitação CS, porta com contínua de espuma em poliuretano de vedação, resistência de choque categoria IK09 EN 62262, placa inferior com espuma de vedação, junta protegidas em águas profundas área desenhada, uma única porta, dobradiças da porta direita, abertura de ângulo de 120°, dobradiça da porta pinos com a rápida mudança de tecnologia, o perfil da porta molde com perfuração em intervalos de 25 mm para fixação de trilhos de montagem DIN ou fixação de cabos condutores e leva, padronizados, com sistema de bloqueio faixa fixador. feito totalmente de metal, com placa de montagem em chapa de aço, equipamento fornecido: bloqueio, 3mm duplo ala tecla sensível ao equipamento eletrônico.g.. o rotary aperto de conforto PHZ UM ADD-ON com fechadura de cilindro PHZ-E10/30-GS.

Programa de entrega

A gama de produtos
Parede-montagem de habitação CS
Função do produto
Para a montagem na parede de casas, com placa de montagem
Grau de Proteção
IP66
IP23 (com ventilação placas)
Descrição
Espuma de poliuretano de vedação de todo.
Resistência ao impacto categoria IK09 EN 62262.
Placa de montagem em chapa de aço
Placa inferior com espuma de vedação.
Uma única porta, batente de porta, à direita, a abertura da porta com ângulo de 120°
Dobradiça de porta pinos com a rápida mudança de tecnologia.
Padronizado com sistema de bloqueio faixa fixador.
Revestimento em pó RAL 7035, dentro e fora
Material
Chapa de aço
Dimensões
Largura
800 mm
Altura
800 mm
Profundidade
200 mm
Bloqueios [Número]
Dois
Dobradiças [Número]
Três
O perfil da porta de moldagem por [Número]
Dois
Flange de placas (Largura x Profundidade]
172 x 732 mm
Max. F3A flanges [Número]
Três
As placas de montagem (Largura x Profundidade]
Altura
770 mm
Largura
750 mm
Peso
39 kg
Informações sobre o equipamento fornecido
Bloqueio de 3 mm e duplo ala chave
Incluindo M6 rosca soldada pregos para condutor de terra de conexões na porta

Dados técnicos

Geral
Normas
IEC/EN 60529 / IEC 62262, IEC/EN 62208
RoHS
Em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
sim
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78; calor Úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
-40 - +70 °C
Grau de Proteção
IP66
IP23 (com ventilação placas)
Condições de instalação
Interior/exterior instalação
A perda de energia
Perda de potência Pv[W] para totalmente fechada folha de gabinete de aço CS sem divisórias internas para montagem na parede.
Exemplo: max. temperatura ambiente de 35°C; excesso de temperatura ΔT = 20 K; umidade Relativa = 75%.
A perda de energiaMax. dissipação de calorIndividual gabinete para montagem em parede [PV]
85 W
A perda de energiaMax. dissipação de calorComeçando gabinete para montagem em parede [PV]
81 W
A perda de energiaMax. dissipação de calorMédio gabinete para montagem em parede [PV]
77 W
As características do Material
Material
Chapa de aço
Tratamento de superfície
Estruturado de spray de pó de poliéster com tinta de acabamento
Acabamento da superfície
Semi-texturizado
Cor
cinzento claro (RAL 7035)
Acabamento
Brilho
Espessura do MaterialCorpo
1,5 mm
Espessura do MaterialPlaca de montagem
3 mm
Espessura do MaterialPorta
1,5 mm
Espessura do MaterialPlaca de fundo
1,5 mm
Propriedades do Material
MecânicaResistência ao impacto
IK09 de acordo com a EN 62262
Mecânicamax. assembleia pesosTotal de Peso dos componentes instalados
325 kg
Mecânicamax. assembleia pesosPlaca de montagem
300 kg
Mecânicamax. assembleia pesosPorta
25 kg
Mecânicamax. assembleia pesos
500 kg de carga útil, quando suportes montados em todas as quatro gabinete cantos (vertical ou horizontal) e os pesos estão simetricamente distribuídos dentro do gabinete.
Descrição/características padrão
Construção
Inclinado e costura soldada, incluindo dois pernos roscados M6 para condutor de terra de ligações de dentro do gabinete.
Placa traseira
9 mm de perfuração dimensões para montagem em parede
Placas laterais
Sem aberturas
A placa superior
Sem aberturas
Placa de fundo
Fechado, espuma de vedação, pode ser retirado para F3A-... flanges ou para montagem pelo usuário
Placa de montagem, material
Folha de aço, zincado a quente
Porta, Engenharia
Incluindo M6 rosca soldada pregos para condutor de terra de conexões na porta:
Informações sobre o equipamento fornecido
Bloqueio de 3 mm e duplo ala chave
Incluindo M6 rosca soldada pregos para condutor de terra de conexões na porta
Se o aparelho elétrico é para ser instalado em porta, um processo contínuo, permanente de terra de protecção do contator de conexão deve ser estabelecida com um fio de ligação à terra cabo. A rosca soldada pregos na porta e na parede lateral do gabinete devem ser utilizados como pontos de conexão para o chão leva.
As dobradiças da porta
À direita, pode ser convertido pelo usuário
Tipo Da Porta
As dobradiças da porta para a direita
pode ser convertido pelo usuário
ângulo de abertura da porta
120°
De intertravamento da porta
Proteção isolados transformar-fivela
Padrão de fechamento de 3 mm de casal-ala-chave
Bloqueios [Número]
Dois

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
67 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
79 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
67 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
135 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
159 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
134 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica aos gabinetes sem levantar a aids.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK09
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP66_x
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
< 0.1 Ω; atende a norma de produto requisitos.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
Não se aplica a base compartimentos definidos na EN 62208.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Gabinete gabinetes (EG000011) / Gabinete/painéis de gabinete (vazio) (EC000261)
De engenharia elétrica, automação, controle de processo / engenharia de armário Elétrico, de habitação, de rack / armário Elétrico (vazio) / armário Elétrico ([email protected] [AGZ056016])
Largura
800 mm
Altura
800 mm
Profundidade
200 mm
Material
Aço
Material de qualidade
Outros
Revestimento de superfície
Revestimento do pó
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Com placa de montagem
Sim
Placa de montagem de profundidade ajustável
Sim
Número de bloqueios
Dois
Instalação do piso de possíveis
Sim
Fixação à parede possível
Sim
Parede construir em
Sim
Pólo de fixação
Sim
Tackable
Sim
Número de portas
Um
Adequado para montagem métrica
Sim
Apropriado para ao ar livre de set-up
Nenhum
Telhado inclinado
Nenhum
EMC-versão
Sim
Com porta de vidro
Nenhum
Com porta de ventilação
Nenhum
Com porta traseira
Nenhum
Força de impacto
IK09
Grau de proteção (IP)
IP66
Grau de proteção (NEMA)
Doze

Aprovações

Padrões De Produto
UL 508A; CSA-C22.2 Nº 14; IEC/EN 60529; marcação CE
UL Arquivo Nº.
E336299
UL Controlo de Categoria Nenhuma.
NITW
CSA Arquivo.
–
CSA Classe Nenhuma.
–
América Do Norte Certificação
Pedido arquivado para CSA
Condições de Aceitação
Série CS podem ser fornecidos com o metal sub-painel. Não volta componentes montados são permitidos entre o sub-painel e a folha da parte traseira do gabinete metálico
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Industrial De Painéis De Controle
Grau de Proteção
IEC: IP66, interior e exterior; UL/CSA Tipos 1, 12, somente em ambientes fechados.

Dimensões
