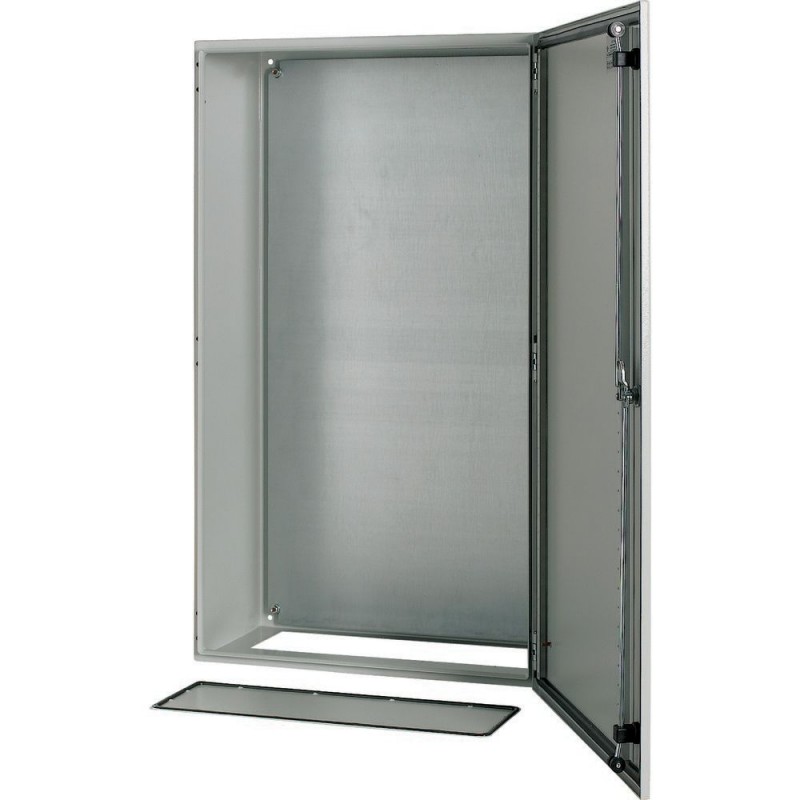

CS-106/300 111713 EATON MOELLER Wall enclosure, +mounting plate, HxWxD 1000x600x300mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CS-106/300 111713 EATON MOELLER Wall enclosure, +mounting plate, HxWxD 1000x600x300mm

CS-106/300

111713

EATON - MOELLER

Disponível

Envio hoje

Wall enclosure, +mounting plate, HxWxD=1000x600x300mm

Mais detalhes


Armários Distribuição Caixas Involucros Quadros

Enclosures- EATON - MOELLER

CS Accessories - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Parede-montagem de habitação CS
Função do produto
  Para a montagem na parede de casas, com placa de montagem
Grau de Proteção
  IP66
IP23 (com ventilação placas)
Descrição
  Espuma de poliuretano de vedação de todo.
Resistência ao impacto categoria IK09 EN 62262.
Placa de montagem em chapa de aço
Placa inferior com espuma de vedação.
Uma única porta, batente de porta, à direita, a abertura da porta com ângulo de 120°
Dobradiça de porta pinos com a rápida mudança de tecnologia.
Padronizado com sistema de bloqueio faixa fixador.
Revestimento em pó RAL 7035, dentro e fora
Material
  Chapa de aço
Dimensões

Largura
 mm600
Altura
 mm1000
Profundidade
 mm300
Bloqueios
Número 1 (3 pontos)
Dobradiças
Número 3
O perfil da porta de moldagem
Número 2
Flange de placas
Largura x Profundidademm172 x 532
Max. F3A flanges
Número 2
As placas de montagem

Altura
 mm970
Largura
 mm550
Peso
 kg45.4
Informações sobre o equipamento fornecido
  Bloqueio de 3 mm e duplo ala chave
Incluindo M6 rosca soldada pregos para condutor de terra de conexões na porta
Dados técnicos
Geral
Normas
  IEC/EN 60529 / IEC 62262, IEC/EN 62208
RoHS
  Em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
  sim
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78; calor Úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C-40 - +70
Grau de Proteção
  IP66
IP23 (com ventilação placas)
Condições de instalação
  Interior/exterior instalação
A perda de energia


  Perda de potência Pv[W] para totalmente fechada folha de gabinete de aço CS sem divisórias internas para montagem na parede.
Exemplo: max. temperatura ambiente de 35°C; excesso de temperatura ΔT = 20 K; umidade Relativa = 75%.
Max. dissipação de calor

Individual gabinete para montagem em parede
PVW99
Começando gabinete para montagem em parede
PVW91
Médio gabinete para montagem em parede
PVW84
As características do Material
Material
  Chapa de aço
Tratamento de superfície
  Estruturado de spray de pó de poliéster com tinta de acabamento
Acabamento da superfície
  Semi-texturizado
Cor
  RAL 7035, cinza claro
Acabamento
  Brilho
Espessura do Material
 mm
Corpo
 mm1.5
Placa de montagem
 mm3
Porta
 mm2
Placa de fundo
 mm1.5
Propriedades do Material
Mecânica

Resistência ao impacto
  IK09 de acordo com a EN 62262
max. assembleia pesos

Total de Peso dos componentes instalados
 kg390
Placa de montagem
 kg350
Porta
 kg40

  500 kg de carga útil, quando suportes montados em todas as quatro gabinete cantos (vertical ou horizontal) e os pesos estão simetricamente distribuídos dentro do gabinete.
Descrição/características padrão
Construção
  Inclinado e costura soldada, incluindo dois pernos roscados M6 para condutor de terra de ligações de dentro do gabinete.
Placa traseira
  9 mm de perfuração dimensões para montagem em parede
Placas laterais
  Sem aberturas
A placa superior
  Sem aberturas
Placa de fundo
  na de na
Placa de montagem, material
  Folha de aço, zincado a quente
Porta, Engenharia
  Incluindo M6 rosca soldada pregos para condutor de terra de conexões na porta:
Informações sobre o equipamento fornecido
  Bloqueio de 3 mm e duplo ala chave
Incluindo M6 rosca soldada pregos para condutor de terra de conexões na porta

  na de naSe o aparelho elétrico é para ser instalado em porta, um processo contínuo, permanente de terra de protecção do contator de conexão deve ser estabelecida com um fio de ligação à terra cabo. A rosca soldada pregos na porta e na parede lateral do gabinete devem ser utilizados como pontos de conexão para o chão leva.
As dobradiças da porta
  À direita, pode ser convertido pelo usuário
Tipo Da Porta
  As dobradiças da porta para a direita
pode ser convertido pelo usuário
ângulo de abertura da porta
  120°
De intertravamento da porta
  Proteção isolados transformar-fivela
Padrão de fechamento de 3 mm de casal-ala-chave
Bloqueios
Número 1 (3 pontos)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890

Individual gabinete para montagem em parede
PVCO74
Começando gabinete para montagem em parede
PVCO70
Médio gabinete para montagem em parede
PVCO68
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890

Individual gabinete para montagem em parede
PVCO148
Começando gabinete para montagem em parede
PVCO141
Médio gabinete para montagem em parede
PVCO136
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica aos gabinetes sem levantar a aids.
10.2.6 impacto Mecânico
  IK09
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  IP66_x
10.4 Folgas e distâncias
  É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
  na de na
10.6 Incorporação de dispositivos de chaveamento e componentes
  É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  Ueu= 1000 V AC
10.9.3 tensão de resistência a impuso
  Não se aplica a base compartimentos definidos na EN 62208.
10.9.4 Teste de caixas feitas de material isolante
  Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
  Atende a norma de produto.
Aprovações
Padrões De Produto  UL 508A; CSA-C22.2 Nº 14; IEC/EN 60529; marcação CE
UL Arquivo Nº.  E336299
UL Controlo de Categoria Nenhuma.  NITW
CSA Arquivo.  na de na
CSA Classe Nenhuma.  na de na
América Do Norte Certificação  Pedido arquivado para CSA
Condições de Aceitação  Série CS podem ser fornecidos com o metal sub-painel. Não volta componentes montados são permitidos entre o sub-painel e a folha da parte traseira do gabinete metálico
Especialmente concebido para a América do Norte  Nenhum
Adequado para  Industrial De Painéis De Controle
Grau de Proteção  IEC: IP66, interior e exterior; UL/CSA Tipos 1, 12, somente em ambientes fechados.
Dimensões
>Dimensões
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf- Wall enclosure, mounting plate, HxWxD1000x600x300mm - EATON - CS-106/300 - 111713 English 153 Kbytes pdf- Wall enclosure, mounting plate, HxWxD1000x600x300mm - EATON - CS-106/300 - 111713
