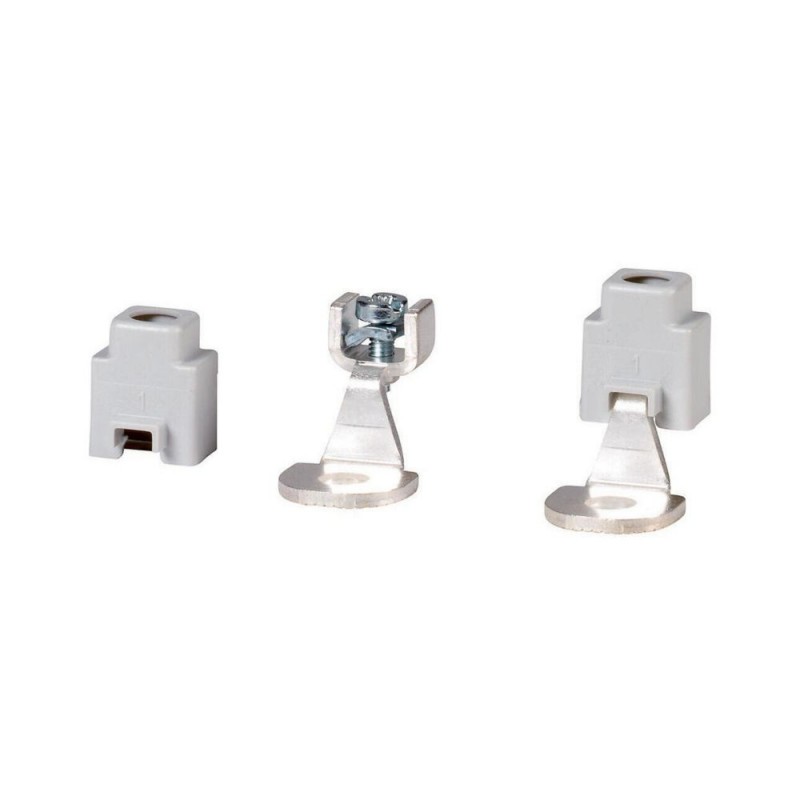

NZM1-XSTS 260150 0004358734 EATON ELECTRIC bloco de terminais do circuito de controle
NZM1-XSTS
260150
0004358734
EATON-MOELLER
bloco de terminais do circuito de controle
Disjuntores de baixa tensão > Terminal da linha de controle
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Circuito de controle do terminal, conexão a parafuso
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. contém peças para dois locais de terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda. Incluído como padrão, com túnel de terminal. Grau de proteção IP1X. NZM-XSTK não pode ser combinada com IP2X proteção contra o contato com um dedo e NZM1(-4)-XIPK. A altura e a espessura dos terminais de controle NZM-XSTK = 2mm, NZM-XSTS = 2mm. Pode ser usado para: NZM1(-4), PN1(-4), N(N/S)1(-4)
Programa de entrega
Acessórios
Circuito de controle de terminal
Para uso com
NZM1(-4), PN1(-4), N(S)1(-4)
Terminal de capacidades
Tipo de condutorCu/Al cabo
Conexão a parafuso
Terminal de capacidadesflexível
1 x 0.75 - 2.5
2 x 0,75 - 1,5 mmDois
2 x 0,75 - 1,5 mmDois
AWG/kcmil
1 x 18 - 14
2 x 18 16 mmDois
2 x 18 16 mmDois
Notas
Parte contém peças para dois locais de terminal localizado na parte superior ou inferior para 3 ou 4 pólos disjuntores.
Incluído como padrão, com túnel de terminal
Grau de proteção IP1X
NZM-XSTK não pode ser combinada com NZM2(1)-XIPK IP4X proteção contra o contato com os dedos.
A altura e a espessura dos terminais de controle:
NZM‐XSTK = 2 mm
NZM‐XSTS = 2 mm
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / terminal de Distribuição de bloco (EC000276)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / Terminais (não overhead de linha) / linha de Controle de bordo ([email protected] [BAA026013])
Núcleo de seção transversal
2,5 mm2
Número de pólos
Um
Com selo de cabeça
Nenhum
Aprovações
Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
Adequado para
Consulte o principal componente de informação
Dimensões
① 3 pólo
② 4 pólos
② 4 pólos
