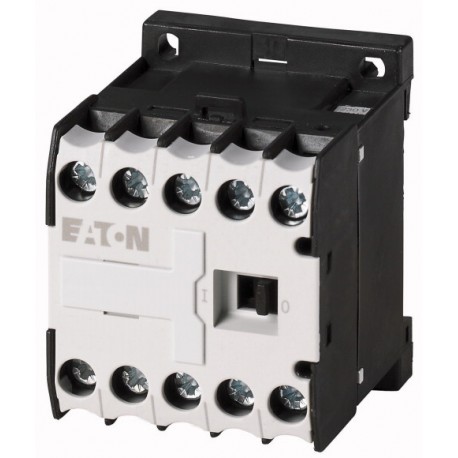

DILER-40-G(60VDC) 010271 XTRM10A40D0 EATON ELECTRIC O contactor auxiliar, 4 N / S, a corrente contínua Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILER-40-G(60VDC) 010271 XTRM10A40D0 EATON ELECTRIC O contactor auxiliar, 4 N / S, a corrente contínua

DILER-40-G(60VDC)

010271

XTRM10A40D0

EATON-MOELLER

O contactor auxiliar, 4 N / S, a corrente contínua

Mini Contator Auxiliar, Conexão a parafuso; 4; 60 V DC

Contator relé, 60 V DC, N/S = Normalmente aberto: 4 N/S, terminais de Parafuso, a operação da C.C.

Relé contator, Gama de produtos: Mini-contatores DILER, Aplicação: Relés contatores, Descrição: com contatos opostos entrelaçados, Tecnologia de conexão: Terminais de parafuso, Corrente nominal de operação Corrente térmica convencional de ar livre, 1 pólo Aberto a 50 °C: Ith = Ie= 10 A, Corrente nominal de operação AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Contactos N/O = Normalmente aberto: 4 N/O, Número de código e versão combinada Número distintivo: 40 E, Para utilização com: ... DILO, Tensão de acionamento: 60 V DC, Tensão AC/DC: Operação DC, Grau de proteção: IP20, Instruções: Números de contato de acordo com EN 50011, Marcas de terminais de bobina de acordo com EN 50005, Combinação integrada de diodo e resistência, Potência nominal da bobina 2,6 W, Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator, relé

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 DILER Mini-contatores
Aplicação
 Contator de relés
Descrição
 com intertravado opostos contactos
Técnica de conexão
 Terminais de parafuso
Corrente operacional nominal
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 50 °C
 Euth=Eue Um 10
AC-15
220 V, 230 V, 240 V
 Eue Um 6
380 V, 400 V, 415 V
 Eue Um 3
Contactos
N/S = Normalmente aberto
 4 N/S
Contato sequência
Número de código e a versão de combinação
Distintivo número
 40 E
Para uso com
 na de na
De acionamento tensão
 60 V DC
Tensão AC/DC
 A operação de DC
Instruções
 Números de contato para EN 50011
Terminal da bobina marcações EN 50005
Diodo integrado-resistor de combinação
Bobina de classificação 2.6 W
Dados técnicos
Geral
Normas
 IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânica
Operado DC
 Operações x 106 20
Frequência máxima
 Operações/h 9000
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Aberto
 °C -25 - +50
Entre
 °C - 25 - 40
Posição de montagem
Posição de montagem
 Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Posição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)
Meia-sinusoidal de choque, de 10 ms
Unidade básica com contato auxiliar do módulo
 g
N/O contact
 g 10
N/C contact
 g 8
Grau de Proteção
 IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
 Dedo e volta da mão-prova
Peso
Operado DC
 kg 0.2
Terminal de capacidades
 mm2
Terminais de parafuso
Sólidos
 mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Flexível com virola
 mm2 1 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Sólido ou trançado
 AWG 18 - 14
Terminais de parafuso
 M3.5
Chave de fenda Pozidriv
 Tamanho 2
Chave de fenda padrão
 mm 0,8 x 5.5
1 x 6
Max. torque de aperto
 Nm 1.2
Contactos
Operacional positivo contactos EN 60947-5-1 apêndice L, incluindo módulo de contato auxiliar
 Sim
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Categoria de sobretensão/grau de poluição
 III/3
Tensão de isolamento nominal
 Ueu V AC 690
Tensão nominal de operação
 Ue V AC 600
Isolamento de segurança EN 61140
entre bobina e contatos auxiliares
 V AC 300
entre os contatos auxiliares
 V AC 300
Corrente operacional nominal
 Um
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 50 °C
 Euth=Eue Um 10
AC-15
220 V, 230 V, 240 V
 Eue Um 6
380 V, 400 V, 415 V
 Eue Um 3
500 V
 Eue Um 1.5
Corrente CC
Notas
 Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
DC-13 L/R - 15 ms
Contatos em série:
 Um
1
 24 V Um 2.5
2
 60 V Um 2.5
3
 110 V Um 1.5
3
 220 V Um 0.5
Circuito de controlo da fiabilidade
 A taxa de falha na de na <10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA)
Curto-circuito sem solda
Máximo de dispositivos de proteção de sobrecorrente
220 V, 230 V, 240 V
 PKZM0 4
380 V, 400 V, 415 V
 PKZM0 4
Proteção contra curto-circuito máximo do fusível
500 V
 Um gG/gL 6
500 V
 Um rápido 10
Actual a perda de calor Ith
Operado DC
 W 0.3
Ímã de sistemas
Tolerância de tensão
Operado DC
Notas
 Alisou DC, três-fase de pontes retificadoras ou alisado duplo-retificação de onda
Pick-up de tensão
 De 0,85 a 1,3
em 24 V: sem contato auxiliar componente (40 °C)
 Pick-up x Uc 0.7 - 1.3
Consumo de potência
A operação de DC
O consumo de energia Pick-up = Vedação
 VA/W 2.6
fator de serviço
 % DF 100
Tempo de troca em 100 % UC(valor recomendado)
DC operados atraso do fechamento
 ms 26 - 35
Operado DC N/O contact atraso na abertura
 ms 15 - 25
DC operados Com contato auxiliar do módulo Máximo. atraso do fechamento
 ms 70
Aprovações
Padrões De Produto IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº. E29184
UL Controlo de Categoria Nenhuma. NKCR
CSA Arquivo. 012528
CSA Classe Nenhuma. 3211-03
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Nenhum

ETIM for 010271 Low-voltage industrial controls and switchgear (EC000196)
Característica Valor
Rated control supply voltage AC 50 Hz (EF003978) 0 V
Rated control supply voltage AC 60 Hz (EF003979) 0 V
Rated control supply voltage DC (EF003980) 60 V
Voltage type for actuating (EF008242) DC
Rated operation current (EF007679) 10 A
Rated operation current Ie, 400 V (EF001378) 3 A
Mounting method (EF000003) DIN-rail/screw
With LED indication (EF005950) false
Suitable for manual operation (EF002978) false
Interface (EF000594) false
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 4
Number of auxiliary contacts as normally closed contact, delayed switching (EF007281) 0
Number of auxiliary contacts as normally open contact, leading (EF007282) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Operating voltage AC 50 Hz (EF008206) 17 V
Operating voltage AC 60 Hz (EF008207) 17 V
Operating voltage DC (EF008208) 24 V
Voltage type (operating voltage) (EF005294) AC/DC
Rated switch current (EF006706) 10 A
Connection type auxiliary circuit (EF006820) Screw connection
Width (EF000008) 45 mm
Height (EF000040) 58 mm
Depth (EF000049) 54 mm
