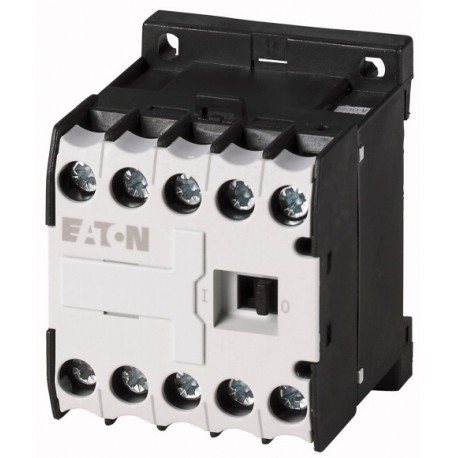

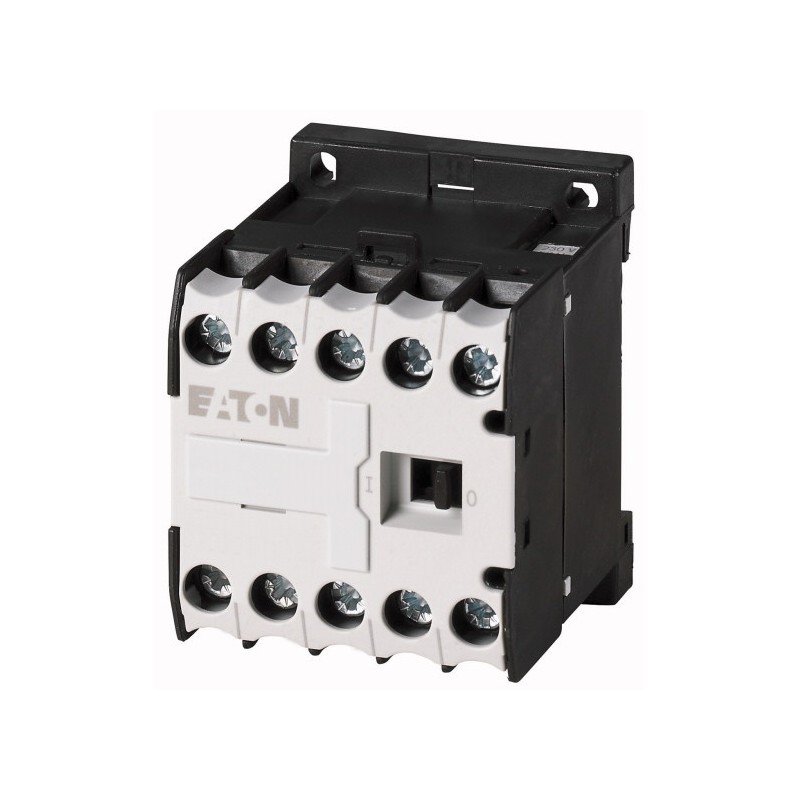

EATON - MOELLER DILER-40(24V60HZ) 010110 XTRM10A40B6 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILER-40(24V60HZ) 010110 XTRM10A40B6 EATON ELECTRIC relé contator, 4 N / O, AC

Referência: DILER-40(24V60HZ)

Código: 010110

Número de catálogo: XTRM10A40B6

Fabricante: EATON - MOELLER

Descrição:

relé contator, 4 N / O, AC
Mini Contator Auxiliar, Conexão a parafuso; 4; 24 V 60 Hz
Contator relé 24 V, 60 Hz, N/S = Normalmente aberto: 4 N/S, terminais de Parafuso, adaptador de CA da operação
Relé contator, Gama de produtos: Mini-contatores DILER, Aplicação: Relés contatores, Descrição: com contatos opostos entrelaçados, Tecnologia de conexão: Terminais de parafuso, Corrente nominal de operação Corrente térmica convencional de ar livre, 1 pólo Aberto a 50 °C: Ith = Ie= 10 A, Corrente nominal de operação AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Contactos N/O = Normalmente aberto: 4 N/O, Número de código e versão combinada Número distintivo: 40 E, Para utilização com: ... DILO, Tensão de acionamento: 24 V 60 Hz, Tensão CA/CC: Operação CA, Grau de proteção: IP20, Instruções: Números de contato de acordo com EN 50011, Marcas de terminais de bobina de acordo com EN 50005, Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Categorias:

  • Aparelhos elétricos de baixa tensão > Contator, relé
  • EATON - MOELLER > Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Entrega do programa
A gama de produtos
DILER Mini-contatores
Aplicação
Contator de relés
Descrição
com intertravado opostos contactos
Técnica de conexão
Terminais de parafuso
Corrente operacional nominal
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 50 °C
Euth=Eue Um 10
AC-15
220 V, 230 V, 240 V
Eue Um 6
380 V, 400 V, 415 V
Eue Um 3
Contactos
N/S = Normalmente aberto
4 N/S
Contato sequência
Número de código e a versão de combinação
Distintivo número
40 E
Para uso com
na de na
De acionamento tensão
24 V 60 Hz
Tensão AC/DC
Operação CA
Instruções
Números de contato para EN 50011
Terminal da bobina marcações EN 50005
Dados técnicos
Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânica
AC operado
Operações x 106 10
Frequência máxima
Operações/h 9000
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Aberto
°C -25 - +50
Entre
°C - 25 - 40
Posição de montagem
Posição de montagem
Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Posição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)
Meia-sinusoidal de choque, de 10 ms
Unidade básica com contato auxiliar do módulo
g
N/O contact
g 10
N/C contact
g 8
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Peso
AC operado
kg 0.17
Terminal de capacidades
mm2
Terminais de parafuso
Sólidos
mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Flexível com virola
mm2 1 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Sólido ou trançado
AWG 18 - 14
Terminais de parafuso
M3.5
Chave de fenda Pozidriv
Tamanho 2
Chave de fenda padrão
mm 0,8 x 5.5
1 x 6
Max. torque de aperto
Nm 1.2
Contactos
Operacional positivo contactos EN 60947-5-1 apêndice L, incluindo módulo de contato auxiliar
Sim
Tensão de resistência a impuso nominal
Uimp V AC 6000
Categoria de sobretensão/grau de poluição
III/3
Tensão de isolamento nominal
Ueu V AC 690
Tensão nominal de operação
Ue V AC 600
Isolamento de segurança EN 61140
entre bobina e contatos auxiliares
V AC 300
entre os contatos auxiliares
V AC 300
Corrente operacional nominal
Um
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 50 °C
Euth=Eue Um 10
AC-15
220 V, 230 V, 240 V
Eue Um 6
380 V, 400 V, 415 V
Eue Um 3
500 V
Eue Um 1.5
Corrente CC
Notas
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
DC-13 L/R - 15 ms
Contatos em série:
Um
1
24 V Um 2.5
2
60 V Um 2.5
3
110 V Um 1.5
3
220 V Um 0.5
Circuito de controlo da fiabilidade
A taxa de falha na de na <10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA)
Curto-circuito sem solda
Máximo de dispositivos de proteção de sobrecorrente
220 V, 230 V, 240 V
PKZM0 4
380 V, 400 V, 415 V
PKZM0 4
Proteção contra curto-circuito máximo do fusível
500 V
Um gG/gL 6
500 V
Um rápido 10
Actual a perda de calor Ith
AC operado
W 0.2
Ímã de sistemas
Tolerância de tensão
AC operado
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
Pick-up x Uc 0.8 - 1.1
Dupla freqüência da bobina 50/60 Hz
Pick-up x Uc 0.85 - 1.1
Consumo de potência
Operação CA
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
Pick-up VA 25
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
Vedação VA 4.6
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
Vedação W 1.3
Dupla freqüência da bobina 50/60 Hz a 50 Hz
Pick-up VA 25
Dupla freqüência da bobina 50/60 Hz a 50 Hz
Vedação VA 4.6
Dupla freqüência da bobina 50/60 Hz a 50 Hz
Vedação W 1.3
Dupla freqüência da bobina 50/60 Hz a 60 Hz
Pick-up VA 30
29
Dupla freqüência da bobina 50/60 Hz a 60 Hz
Vedação VA 5.4
3.9
Dupla freqüência da bobina 50/60 Hz a 60 Hz
Vedação W 1.6
1.1
fator de serviço
% DF 100
Tempo de troca em 100 % UC(valor recomendado)
AC operado atraso do fechamento
ms 14 - 21
AC operado N/O contact atraso na abertura
ms 8 - 18
AC operado Com contato auxiliar do módulo Máximo. atraso do fechamento
ms 45
Aprovações
Padrões De Produto IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº. E29184
UL Controlo de Categoria Nenhuma. NKCR
CSA Arquivo. 012528
CSA Classe Nenhuma. 3211-03
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Nenhum

ETIM for 010110 Componentes industriais para Baixa Tensão (EC000196)

Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica24 V
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica0 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaAC
Nome da característicaCorrente nominal de operação (EF007679)
Valor da característica10 A
Nome da característicaCorrente nominal de operação, 400 V (EF001378)
Valor da característica3 A
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaCalha DIN/de parafuso
Nome da característicaCom indicação LED (EF005950)
Valor da característicaNão
Nome da característicaAdequado para operação manual (EF002978)
Valor da característicaNão
Nome da característicaInterface (EF000594)
Valor da característicaNão
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica4
Nome da característicaNúm. de contatos auxiliares normalmente fechados, com atraso de comutação (EF007281)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto, levando (EF007282)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaTensão de operação de 50 Hz CA (EF008206)
Valor da característica17 V
Nome da característicaTensão de operação AC 60 Hz (EF008207)
Valor da característica17 V
Nome da característicaTensão de operação DC (EF008208)
Valor da característica24 V
Nome da característicaTipo de tensão (tensão de operação) (EF005294)
Valor da característicaAC/DC
Nome da característicaCorrente estipulada do interruptor (EF006706)
Valor da característica10 A
Nome da característicaTipo de conexão do circuito auxiliar (EF006820)
Valor da característicaLigação com parafuso
Nome da característicaLargura (EF000008)
Valor da característica45 mm
Nome da característicaAltura (EF000040)
Valor da característica58 mm
Nome da característicaProfundidade (EF000049)
Valor da característica52 mm

DATASHEET - PDF
