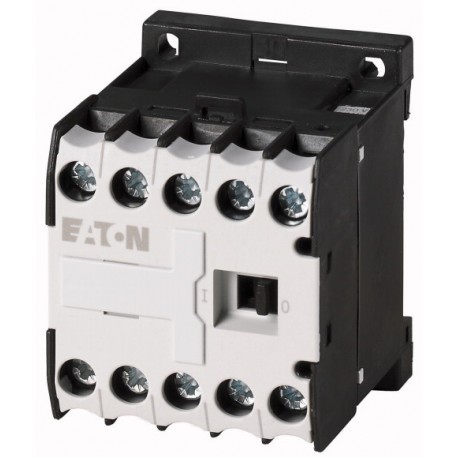

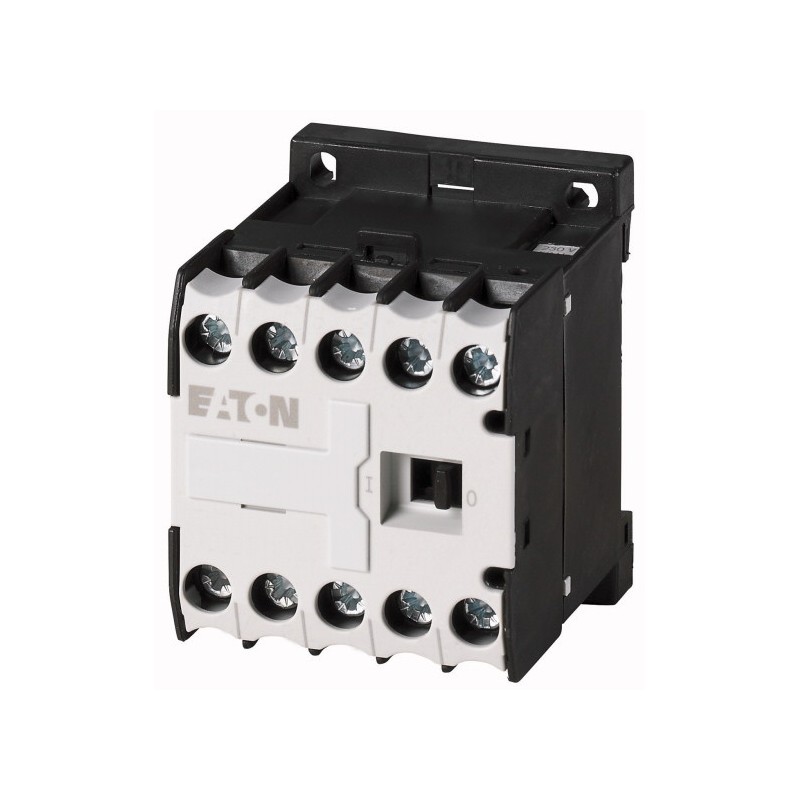

DILER-40(TVC100)
000644
XTRM10A40E6
EATON-MOELLER
1
relé contator, 4 N / O, AC
Mini Contator Auxiliar, Conexão a parafuso; 4; TVC100
Contator relé, 100 V, 50 Hz, 100 - 110 V, 60 Hz, N/S = Normalmente aberto: 4 N/S, terminais de Parafuso, adaptador de CA da operação
Disjuntores de baixa tensão > Contator, relé
Contatores até 170A
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | DILER Mini-contatores | ||
Aplicação | Contator de relés | ||
Descrição | com intertravado opostos contactos | ||
Técnica de conexão | Terminais de parafuso | ||
Corrente operacional nominal | |||
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz | |||
Aberto | |||
a 50 °C | Euth=Eue | Um | 10 |
AC-15 | |||
220 V, 230 V, 240 V | Eue | Um | 6 |
380 V, 400 V, 415 V | Eue | Um | 3 |
Contactos | |||
N/S = Normalmente aberto | 4 N/S | ||
Contato sequência | |||
Número de código e a versão de combinação | |||
Distintivo número | 40 E | ||
Para uso com | na de na | ||
De acionamento tensão | 100 V 50 Hz, 100 - 110 V 60 Hz | ||
Tensão AC/DC | Operação CA | ||
Instruções | Números de contato para EN 50011 Terminal da bobina marcações EN 50005 |
Geral | |||
Normas | IEC/EN 60947, VDE 0660 UL, CSA | ||
Vida útil mecânica | |||
AC operado | Operações | x 106 | 10 |
Frequência máxima | Operações/h | 9000 | |
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-78 Calor úmido, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | |||
Aberto | °C | -25 - +50 | |
Entre | °C | - 25 - 40 | |
Posição de montagem | |||
Posição de montagem | Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior | ||
Posição de montagem | |||
Mecânica, resistência ao choque (IEC/EN 60068-2-27) | |||
Meia-sinusoidal de choque, de 10 ms | |||
Unidade básica com contato auxiliar do módulo | g | ||
N/O contact | g | 10 | |
N/C contact | g | 8 | |
Grau de Proteção | IP20 | ||
Peso | |||
AC operado | kg | 0.17 | |
Terminal de capacidades | mm2 | ||
Terminais de parafuso | |||
Sólidos | mm2 | 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) | |
Flexível com virola | mm2 | 1 x (0.75 - 1.5) 2 x (0.75 - 1.5) | |
Sólido ou trançado | AWG | 18 - 14 | |
Terminais de parafuso | M3.5 | ||
Chave de fenda Pozidriv | Tamanho | 2 | |
Chave de fenda padrão | mm | 0,8 x 5.5 1 x 6 | |
Max. torque de aperto | Nm | 1.2 | |
Contactos | |||
Operacional positivo contactos EN 60947-5-1 apêndice L, incluindo módulo de contato auxiliar | Sim | ||
Tensão de resistência a impuso nominal | Uimp | V AC | 6000 |
Categoria de sobretensão/grau de poluição | III/3 | ||
Tensão de isolamento nominal | Ueu | V AC | 690 |
Tensão nominal de operação | Ue | V AC | 600 |
Isolamento de segurança EN 61140 | |||
entre bobina e contatos auxiliares | V AC | 300 | |
entre os contatos auxiliares | V AC | 300 | |
Corrente operacional nominal | Um | ||
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz | |||
Aberto | |||
a 50 °C | Euth=Eue | Um | 10 |
AC-15 | |||
220 V, 230 V, 240 V | Eue | Um | 6 |
380 V, 400 V, 415 V | Eue | Um | 3 |
500 V | Eue | Um | 1.5 |
Corrente CC | |||
Notas | Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado. | ||
DC-13 L/R - 15 ms | |||
Contatos em série: | Um | ||
1 | 24 V | Um | 2.5 |
2 | 60 V | Um | 2.5 |
3 | 110 V | Um | 1.5 |
3 | 220 V | Um | 0.5 |
Circuito de controlo da fiabilidade | A taxa de falha | na de na | <10-8, < uma falha de 100 milhões de operações (em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) |
Curto-circuito sem solda | |||
Máximo de dispositivos de proteção de sobrecorrente | |||
220 V, 230 V, 240 V | PKZM0 | 4 | |
380 V, 400 V, 415 V | PKZM0 | 4 | |
Proteção contra curto-circuito máximo do fusível | |||
500 V | Um gG/gL | 6 | |
500 V | Um rápido | 10 | |
Actual a perda de calor Ith | |||
AC operado | W | 0.2 | |
Ímã de sistemas | |||
Tolerância de tensão | |||
AC operado | |||
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Pick-up | x Uc | 0.8 - 1.1 |
Dupla freqüência da bobina 50/60 Hz | Pick-up | x Uc | 0.85 - 1.1 |
Consumo de potência | |||
Operação CA | |||
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Pick-up | VA | 25 |
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Vedação | VA | 4.6 |
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Vedação | W | 1.3 |
Dupla freqüência da bobina 50/60 Hz a 50 Hz | Pick-up | VA | 25 |
Dupla freqüência da bobina 50/60 Hz a 50 Hz | Vedação | VA | 4.6 |
Dupla freqüência da bobina 50/60 Hz a 50 Hz | Vedação | W | 1.3 |
Dupla freqüência da bobina 50/60 Hz a 60 Hz | Pick-up | VA | 30 29 |
Dupla freqüência da bobina 50/60 Hz a 60 Hz | Vedação | VA | 5.4 3.9 |
Dupla freqüência da bobina 50/60 Hz a 60 Hz | Vedação | W | 1.6 1.1 |
fator de serviço | % DF | 100 | |
Tempo de troca em 100 % UC(valor recomendado) | |||
AC operado atraso do fechamento | ms | 14 - 21 | |
AC operado N/O contact atraso na abertura | ms | 8 - 18 | |
AC operado Com contato auxiliar do módulo Máximo. atraso do fechamento | ms | 45 |
Padrões De Produto | IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE | ||
UL Arquivo Nº. | E29184 | ||
UL Controlo de Categoria Nenhuma. | NKCR | ||
CSA Arquivo. | 012528 | ||
CSA Classe Nenhuma. | 3211-03 | ||
América Do Norte Certificação | UL, CSA | ||
Especialmente concebido para a América do Norte | Nenhum |
