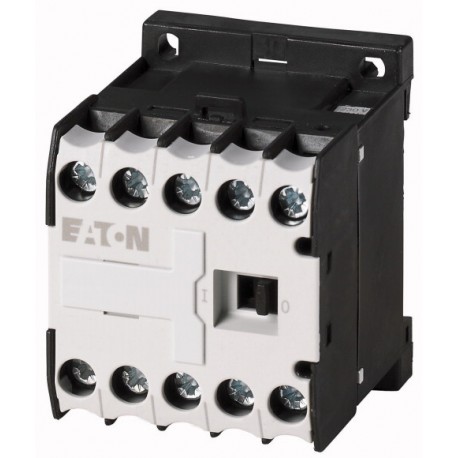

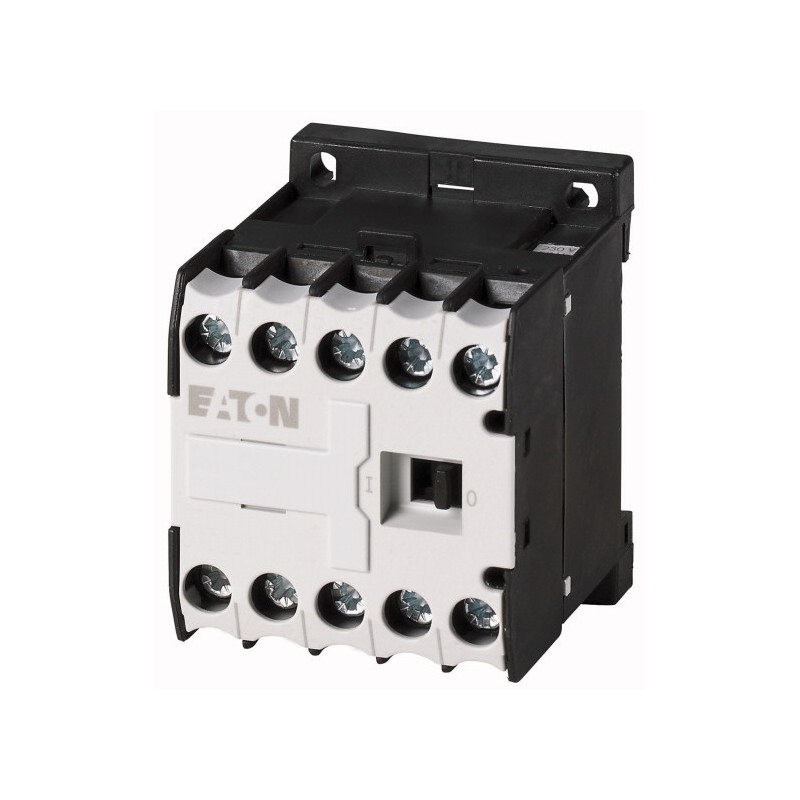

DILER-31(24V60HZ) 010267 XTRM10A31B6 EATON ELECTRIC relé contator, 3N / O + 1N / C, AC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILER-31(24V60HZ) 010267 XTRM10A31B6 EATON ELECTRIC relé contator, 3N / O + 1N / C, AC

DILER-31(24V60HZ)

010267

XTRM10A31B6

EATON-MOELLER

relé contator, 3N / O + 1N / C, AC

Mini Contator Auxiliar, Conexão a parafuso; 3 NO + 1 NC; 24 V 60 Hz

Contator relé 24 V, 60 Hz, N/S = Normalmente aberto: 3 N/S, N/C = Normalmente fechado: 1 NC, terminais de Parafuso, adaptador de CA da operação

Mais detalhes


Disjuntores de baixa tensão > Contator, relé

Contatores até 170A

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
A gama de produtos
 DILER Mini-contatores
Aplicação
 Contator de relés
Descrição
 com intertravado opostos contactos
Técnica de conexão
 Terminais de parafuso
Corrente operacional nominal
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 50 °C
 Euth=Eue Um 10
AC-15
220 V, 230 V, 240 V
 Eue Um 6
380 V, 400 V, 415 V
 Eue Um 3
Contactos
N/S = Normalmente aberto
 3 N/S
N/C = Normalmente fechado
 1 NC
Contato sequência
Número de código e a versão de combinação
Distintivo número
 31E
Para uso com
 na de na
De acionamento tensão
 24 V 60 Hz
Tensão AC/DC
 Operação CA
Instruções
 Números de contato para EN 50011
Terminal da bobina marcações EN 50005
Dados técnicos
Geral
Normas
 IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânica
AC operado
 Operações x 106 10
Frequência máxima
 Operações/h 9000
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Aberto
 °C -25 - +50
Entre
 °C - 25 - 40
Posição de montagem
Posição de montagem
 Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Posição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)
Meia-sinusoidal de choque, de 10 ms
Unidade básica com contato auxiliar do módulo
 g
N/O contact
 g 10
N/C contact
 g 8
Grau de Proteção
 IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
 Dedo e volta da mão-prova
Peso
AC operado
 kg 0.17
Terminal de capacidades
 mm2
Terminais de parafuso
Sólidos
 mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Flexível com virola
 mm2 1 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Sólido ou trançado
 AWG 18 - 14
Terminais de parafuso
 M3.5
Chave de fenda Pozidriv
 Tamanho 2
Chave de fenda padrão
 mm 0,8 x 5.5
1 x 6
Max. torque de aperto
 Nm 1.2
Contactos
Operacional positivo contactos EN 60947-5-1 apêndice L, incluindo módulo de contato auxiliar
 Sim
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Categoria de sobretensão/grau de poluição
 III/3
Tensão de isolamento nominal
 Ueu V AC 690
Tensão nominal de operação
 Ue V AC 600
Isolamento de segurança EN 61140
entre bobina e contatos auxiliares
 V AC 300
entre os contatos auxiliares
 V AC 300
Corrente operacional nominal
 Um
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 50 °C
 Euth=Eue Um 10
AC-15
220 V, 230 V, 240 V
 Eue Um 6
380 V, 400 V, 415 V
 Eue Um 3
500 V
 Eue Um 1.5
Corrente CC
Notas
 Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
DC-13 L/R - 15 ms
Contatos em série:
 Um
1
 24 V Um 2.5
2
 60 V Um 2.5
3
 110 V Um 1.5
3
 220 V Um 0.5
Circuito de controlo da fiabilidade
 A taxa de falha na de na <10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA)
Curto-circuito sem solda
Máximo de dispositivos de proteção de sobrecorrente
220 V, 230 V, 240 V
 PKZM0 4
380 V, 400 V, 415 V
 PKZM0 4
Proteção contra curto-circuito máximo do fusível
500 V
 Um gG/gL 6
500 V
 Um rápido 10
Actual a perda de calor Ith
AC operado
 W 0.2
Ímã de sistemas
Tolerância de tensão
AC operado
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Pick-up x Uc 0.8 - 1.1
Dupla freqüência da bobina 50/60 Hz
 Pick-up x Uc 0.85 - 1.1
Consumo de potência
Operação CA
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Pick-up VA 25
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Vedação VA 4.6
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Vedação W 1.3
Dupla freqüência da bobina 50/60 Hz a 50 Hz
 Pick-up VA 25
Dupla freqüência da bobina 50/60 Hz a 50 Hz
 Vedação VA 4.6
Dupla freqüência da bobina 50/60 Hz a 50 Hz
 Vedação W 1.3
Dupla freqüência da bobina 50/60 Hz a 60 Hz
 Pick-up VA 30
29
Dupla freqüência da bobina 50/60 Hz a 60 Hz
 Vedação VA 5.4
3.9
Dupla freqüência da bobina 50/60 Hz a 60 Hz
 Vedação W 1.6
1.1
fator de serviço
 % DF 100
Tempo de troca em 100 % UC(valor recomendado)
AC operado atraso do fechamento
 ms 14 - 21
AC operado N/O contact atraso na abertura
 ms 8 - 18
AC operado Com contato auxiliar do módulo Máximo. atraso do fechamento
 ms 45
Aprovações
Padrões De Produto IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº. E29184
UL Controlo de Categoria Nenhuma. NKCR
CSA Arquivo. 012528
CSA Classe Nenhuma. 3211-03
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Nenhum
