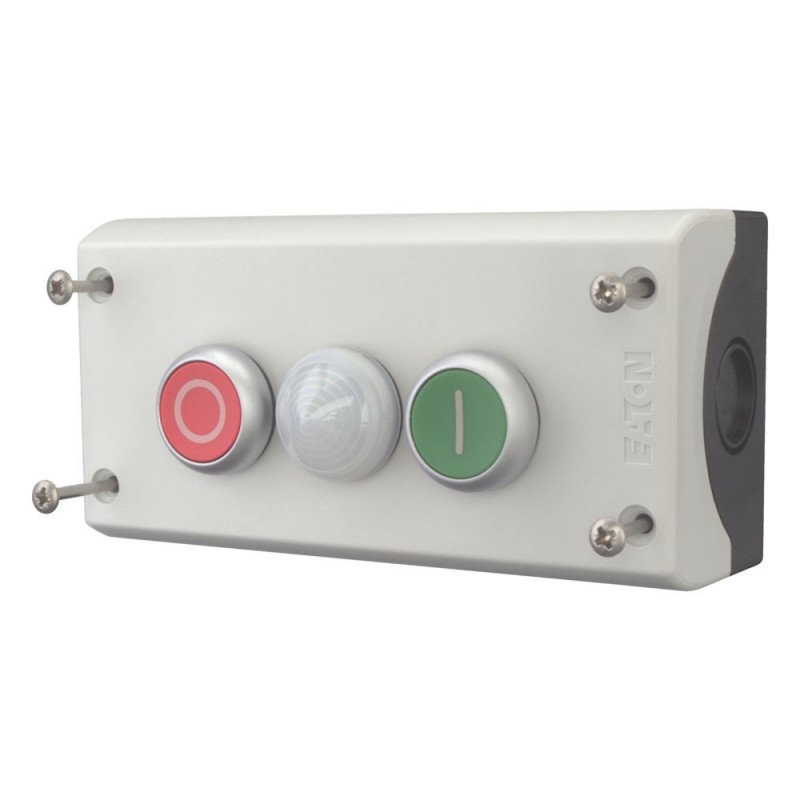

M22-I3-M2 216533 Y7-216533 EATON ELECTRIC M22-I3-M2Q caixa de isolamento 2Pulsadores + 1 lâmpada completa Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-I3-M2 216533 Y7-216533 EATON ELECTRIC M22-I3-M2Q caixa de isolamento 2Pulsadores + 1 lâmpada completa

M22-I3-M2

216533

Y7-216533

EATON-MOELLER

M22-I3-M2Q caixa de isolamento 2Pulsadores + 1 lâmpada completa

teclado de superfície completa; Isolamento; Botão verde I + Lâmpada Branca + Botão vermelho 0; 2 NO + 2 NC

Eaton Moeller® series M22 Housing, Pushbutton actuators, Indicator lights, Enclosure, momentary, 2 NC, 2 N/O, Screw connection, Number of locations 2, Grey, inscribed, Bezel: titanium

Caixa, Gama de produtos: RMQ-Titan, Unidade completa, Design: Caixa, momentâneo, Tipo de ligação: Ligação roscada, Descrição: Luz indicadora, branca, Elemento LED, 85 - 264 V AC, Número de locais: 2 Quantidade, Cor Tampas da caixa de cor: Cinzento, Valor RAL Cor: RAL 7035, Grau de protecção: IP66, IP67, IP69K, Ligação SmartWire-DT: não, Contactos N/A = Normalmente fechado: 2 NF, Contatos N/O = Normalmente aberto: 2 N/O, Contatos Notas = função de segurança, por abertura positiva de acordo com IEC/EN 60947-5-1, Curso do atuador e força de atuação de acordo com DIN EN 60947-5-1, K.5.4.1: 4,8 mm, Curso máximo: 5,7 mm, Força mínima para abertura positiva: N 15, Dimensões frontais: 153 x 80, Normas: IEC/EN 60947, VDE 0660, Posição de montagem: conforme necessário

Mais detalhes


Aparelhos elétricos de baixa tensão > Combinação dos dispositivos de comando e sinalização na caixa

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $66.31
Preço unitário: $66.31
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Housing
Catalog Number
216533
EAN
4015082165338
Product Length/Depth
80 mm
Product Height
70 mm
Product Width
153 mm
Product Weight
0.317 kg
Certifications
CSA
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 94-91
CE
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
IEC/EN 60947
IEC/EN 60947-5
UL
UL 508
UL File No.: E29184
VDE 0660
Model Code
M22-I3-M2

Especificações do produto

Type
Actuator color
Red/white/green
Actuator function
Momentary
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Operating frequency
3600 Operations/h
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
No
Enclosure material
Plastic
Actuating force
5 N
Actuator travel and actuation force (DIN EN 60947-5-1)
4.8 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
15 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Knob travel
5.7 mm
Number of buttons (mushroom shape)
0
Number of command positions
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
2
Number of key switches
0
Number of locations
2
Number of pilot lights
1
Number of pushbuttons
2
Enclosure color
Gray
Bezel color
Titanium
Number of switches (selector)
0
RAL-number
7035
Rated control supply voltage (Us) at AC, 50 Hz - max
264 V
Rated control supply voltage (Us) at AC, 50 Hz - min
85 V
Rated control supply voltage (Us) at AC, 60 Hz - max
264 V
Rated control supply voltage (Us) at AC, 60 Hz - min
85 V
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
1 W
Product category
RMQ-Titan
Size
Front dimensions: 153 x 80 mm
Color
Light gray
Design
Enclosure
Mounting position
As required
Light color
White
Rated conditional short-circuit current (Iq)
1 kA
Connection type
Screw connection
Degree of protection
IP67/IP69K
NEMA 4X, 13
Inscription
Inscribed
Knockouts
2 x M20 (cable entry knockouts at the base)
2 x M25/20 (cable entry knockouts at the side)
Lifespan
5,000,000 mechanical Operations
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

ETIM for 216533 Componentes industriais para Baixa Tensão (EC000225)
Característica Valor
Número de posições de comando (EF001372) 3
Número de botões de pressão (EF005558) 2
Número de luzes indicadoras (EF001965) 1
Número de interruptores de chave (EF005590) 0
Número de interruptores seletores (EF005567) 0
Número de botões de pressão "cogumelo" (EF006670) 0
Adequado para paragem de emergência (EF001433) Não
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 85 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 85 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Cor da parte superior do invólucro (EF001373) Cinzento
Cor da caixa (EF000136) Cinzento
Material da caixa protetora (EF001596) Plástico
Número de contatos como contato normalmente aberto (EF008256) 2
Número de contatos como contato normalmente fechado (EF008255) 2
Número de contatos como inversores (EF008257) 0
Grau de proteção (IP) (EF005474) IP67/IP69
Grau de proteção (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I3-M2 Y7-216533 216533 EN_289241.pdf 3 Mbytes M22-I3-M2 Y7-216533 216533 EN_289241.pdf
