> EATON - MOELLER>Auxiliares de controle e sinalização >M22-WRS/KC11/I 216526 Y7-216526 ELECTRIC M22-WRS-KC11-IQ seletor de chave 2 Posições Caja.1C + 1A
ANUNCIAR
Produto anterior Próximo produto

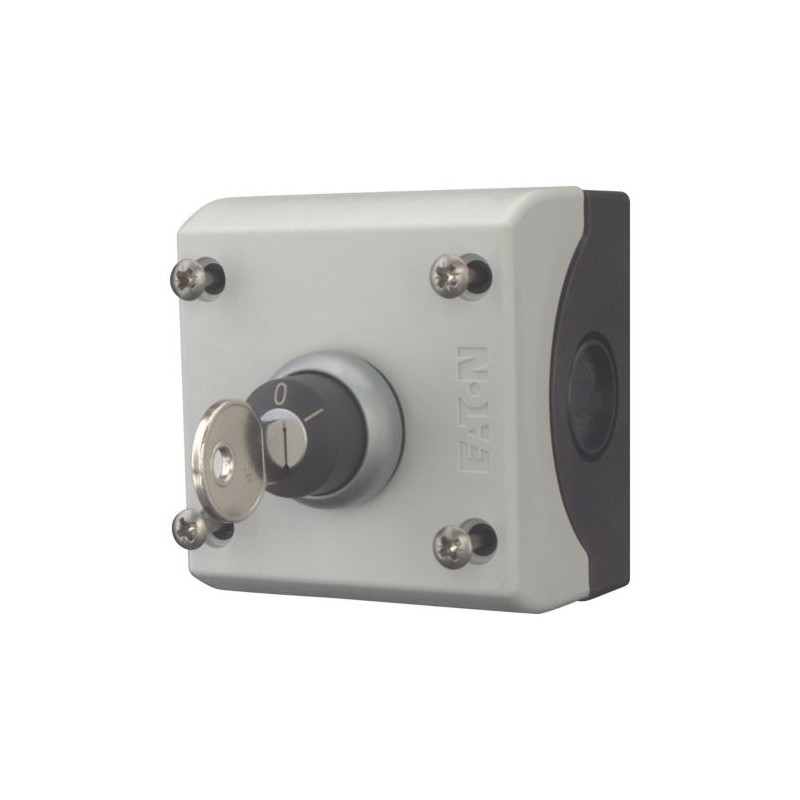

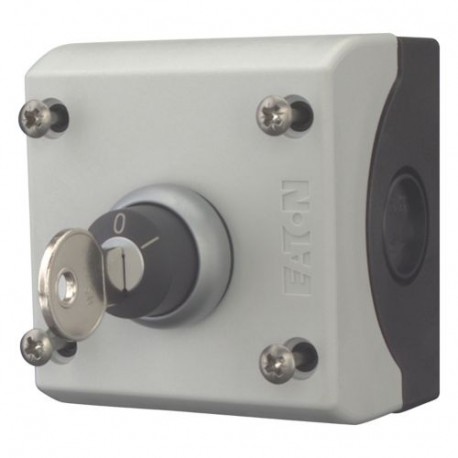

M22-WRS/KC11/I 216526 Y7-216526 EATON ELECTRIC M22-WRS-KC11-IQ seletor de chave 2 Posições Caja.1C + 1A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-WRS/KC11/I 216526 Y7-216526 EATON ELECTRIC M22-WRS-KC11-IQ seletor de chave 2 Posições Caja.1C + 1A

M22-WRS/KC11/I

216526

Y7-216526

EATON-MOELLER

M22-WRS-KC11-IQ seletor de chave 2 Posições Caja.1C + 1A

Teclado completo; Seletor de teclas completo; Interligadas; 2

Eaton Moeller® series M22 Key-operated actuator, maintained, 2 positions 0, I, Bezel: titanium, 1 NC, 1 N/O, Enclosure

Dispositivo completo, botão de seleção de chave, mecanismo de travamento MS1, 2 polos, mantido, chave removível nas posições I e O, com contato 1N/O 1 N/C, em caixa de montagem saliente de plástico, sistema RMQ, placa de montagem embutida, diâmetro 22,3 mm, montagem por clipe, cor da moldura prateada, grau de proteção IP67, 69 mil

Mais detalhes


Aparelhos elétricos de baixa tensão > Combinação dos dispositivos de comando e sinalização na caixa

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $77.50
Preço unitário: $77.50
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Key-operated actuator
Catalog Number
216526
EAN
4015082165260
Product Length/Depth
130 mm
Product Height
70 mm
Product Width
72 mm
Product Weight
0.2 kg
Certifications
CE
IEC/EN 60947
UL 508
CSA Class No.: 3211-03
IEC/EN 60947-5
UL File No.: E29184
CSA
CSA File No.: 012528
CSA-C22.2 No. 94-91
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
VDE 0660
Model Code
M22-WRS/KC11/I

Especificações do produto

Type
Accessories
1 key included with supplied equipment.
Actuator function
Key withdrawable in position 0
Key withdrawable in position 1
Maintained
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Operating frequency
100 Operations/h
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Enclosure material
Plastic
Actuator travel and actuation force (DIN EN 60947-5-1)
4.8 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
20 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Knob travel
5.7 mm
Number of actuation directions
2
Number of buttons (mushroom shape)
0
Number of command positions
1
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of key switches
1
Number of locations
1
Number of pilot lights
0
Number of pushbuttons
0
Enclosure color
Gray
Bezel color
Titanium
Number of switches (selector)
1
Operating torque
0.5 Nm
RAL-number
7035
Rated control supply voltage (Us) at AC, 50 Hz - max
500 V
Rated control supply voltage (Us) at AC, 50 Hz - min
115 V
Rated control supply voltage (Us) at AC, 60 Hz - max
500 V
Rated control supply voltage (Us) at AC, 60 Hz - min
115 V
Rated control supply voltage (Us) at DC - max
220 V
Rated control supply voltage (Us) at DC - min
24 V
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
Switching angle
60 °
Product category
RMQ-Titan
Size
Front diameter: 29.7 mm
Color
Light gray
Design
Enclosure
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Connection type
Screw connection
Degree of protection
IP66
NEMA 4X, 13
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y
Knockouts
2 x M25/20 (cable entry knockouts at the side)
1 x M20 (cable entry knockout at the side)
2 x M16 (cable entry knockouts at the base)
Lifespan
100,000 mechanical Operations
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

ETIM for 216526 Componentes industriais para Baixa Tensão (EC000225)
Característica Valor
Número de posições de comando (EF001372) 1
Número de botões de pressão (EF005558) 0
Número de luzes indicadoras (EF001965) 0
Número de interruptores de chave (EF005590) 1
Número de interruptores seletores (EF005567) 1
Número de botões de pressão "cogumelo" (EF006670) 0
Adequado para paragem de emergência (EF001433) Não
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 115 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 115 V
Tensão de alimentação de corrente nominal DC (EF003980) 24 V
Cor da parte superior do invólucro (EF001373) Cinzento
Cor da caixa (EF000136) Cinzento
Material da caixa protetora (EF001596) Plástico
Número de contatos como contato normalmente aberto (EF008256) 1
Número de contatos como contato normalmente fechado (EF008255) 1
Número de contatos como inversores (EF008257) 0
Grau de proteção (IP) (EF005474) IP66
Grau de proteção (NEMA) (EF011959) 4X, 13
