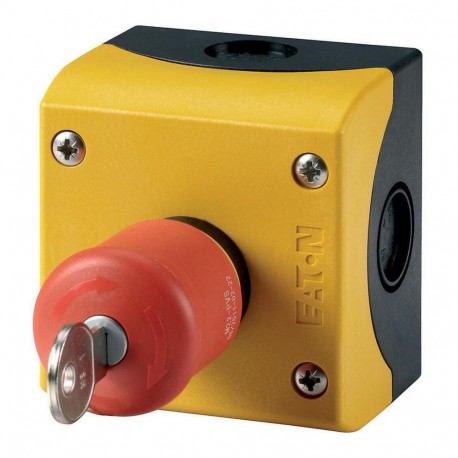

M22-PVS/KC11/IY 216523 M22-PVS-KC11-IYQ EATON ELECTRIC Emergency switching off key-operated button, 1N/O+1N/..
M22-PVS/KC11/IY
216523
M22-PVS-KC11-IYQ
EATON-MOELLER
Emergency switching off key-operated button, 1N/O+1N/C, surface mounting
Teclado completo; Botão de parada de emergência; D=38 mm;
Alojamento, botões de parada controlada/botões de parada de emergência, em forma de cogumelo, 38 mm, não iluminado, gatilho chave, 1 NC, 1 N/O, conexão de parafuso, Número de locais 1, Vermelho, Amarelo
Disjuntores de baixa tensão > Combinação dos dispositivos de comando e sinalização na caixa
Auxiliares de controle e sinalização
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲A habitação, a parada Controlada botões de pressão/emergência-botões de parada, em forma de Cogumelo, de 38 mm, Não iluminado, Chave de liberação, 1 NF, 1 N/S, conexão a Parafuso, Número de locais 1, Vermelho, Amarelo
A habitação, a gama de Produtos: RMQ-Titan, unidade Completa, Design: em forma de Cogumelo, Diâmetro: 38 mm, Não iluminado, Chave de lançamento, tipo de Conexão: conexão a Parafuso, Descrição: prova de violação de acordo com a ISO 13850/EN 418, Número de posições: 1 Qtd., Cor Cogumelo: Vermelho, Cor de Gabinete cobre: Amarelo, Grau de Proteção: IP66, IP67, IP69K, Conexão para SmartWire-DT: não, Contatos N/C = Normalmente fechado: 1 NC, Contatos N/S = Normalmente aberto: 1 N/S, Contatos Notas = função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1, Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1: de 4,8 mm, Máximo de viagem: mm 5.7, força Mínima para abertura positiva: N 20, de abertura Positiva (ZW): sim, Frontal dimensões: 35, Informações sobre o equipamento fornecido: 1 chave é incluído como padrão, as Normas: IEC/EN 60947, VDE 0660, posição de Montagem: Como necessário
Programa de entrega
A gama de produtos
RMQ-Titan
Função básica
Habitação
Parada controlada botões de pressão/emergência-botões de parada de
Parada controlada botões de pressão/emergência-botões de parada de
Única unidade/unidade Completa
Unidade completa
Design
Em forma de cogumelo
Diâmetro [⌀]
38 mm
Iluminação
Não iluminado
Aprovação
Chave-lançamento
Tipo de ligação
Conexão a parafuso
Descrição
À prova de adulteração de acordo com a ISO 13850/EN 418
Não é adequado para sistemas de chave mestra
Número de localizações
1 Qtd.
Cor
Cogumelo
Vermelho
Gabinete cobre
Amarelo
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Conexão para SmartWire-DT
nenhum
Contactos
N/C = Normalmente fechado
1 NC
N/S = Normalmente aberto
1 N/S
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1
[mm]
4.8
Percurso máximo [mm]
5.7
Força mínima para abertura positiva [ N]
Vinte e
Contato sequência
Abertura positiva (ZW)
sim
Frente dimensões
Trinta e cinco
Informações sobre o equipamento fornecido
1 chave incluída como padrão
Dados técnicos
Geral
Normas
IEC/EN 60947
VDE 0660
VDE 0660
Vida útil mecânica [Operações]
> 0,1 x 10Seis
Freqüência de operação [de Operações/h]
≦ 600
Força de atuação
≦ 50 n
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Temperatura ambienteAberto
-25 - +70 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Cinqüenta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
classificação de remessa
DNV
GL
LR
GL
LR
Contactos
Nominal condicional de curto-circuito corrente [Iq]
1 kA
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.11 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Controle de dispositivos de circuito de combinação na caixa (EC000225)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Comando e dispositivo de alarme combinação de habitação ([email protected] [AKF034014])
Número de posições de comando
Um
Número de botões
Um
Número de luzes de indicador
Zero
Número de interruptores de tecla
Zero
Número de chaves seletoras
Zero
Número de cogumelo em forma de botões de pressão
Zero
Adequado para parada de emergência
Sim
Avaliado controle de tensão de alimentação Nos no AC 50HZ
115 - 500 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
115 - 500 V
Avaliado controle de tensão de alimentação-Nos em DC
24 - 220 V
Cor da tampa
Amarelo
Material da carcaça
Plástico
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Um
Número de contatos como contato
Zero
Grau de proteção (IP)
IP67/IP69K
Grau de proteção (NEMA)
4X
Aprovações
Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
