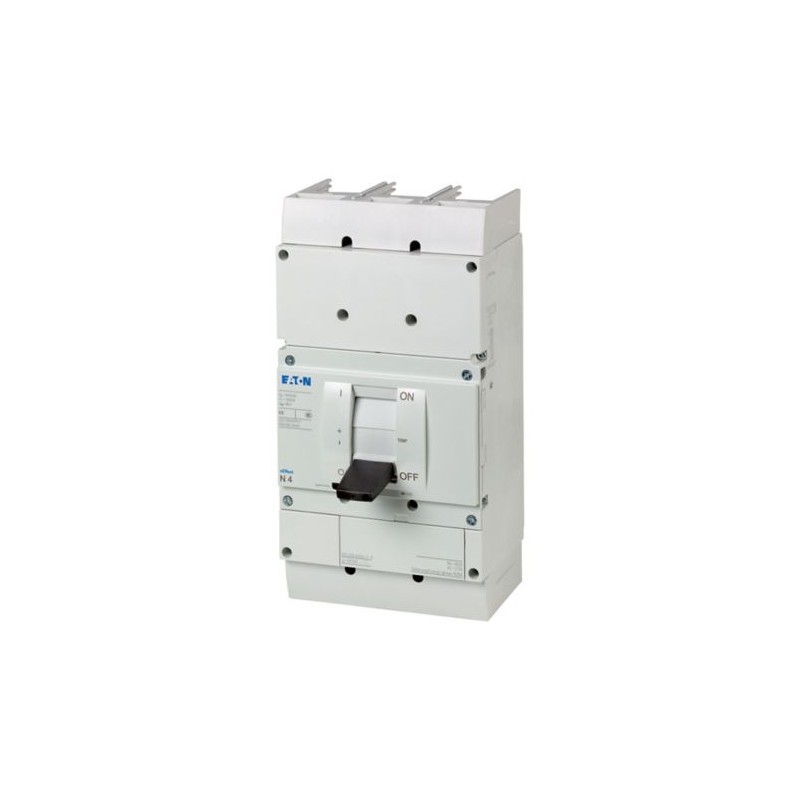

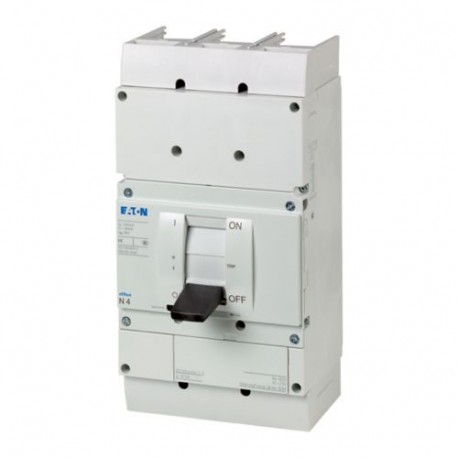

NS4-1000-NA 102690 EATON ELECTRIC interruptor Break, 3P, Iu: 1000A, aprovação UL
NS4-1000-NA
102690
EATON-MOELLER
interruptor Break, 3P, Iu: 1000A, aprovação UL
Disjuntores de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
NZM Molded Case Automatic Switches
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Caso moldado Mudar, 3p, 1000A
Caso moldado Mudar, N4, interruptores-seccionadores, 3 pólos, capacidade de Comutação de SCCR 480Y/277 V 60 Hz Uti: 65 kA, S capacidade de Comutação de SCCR 600Y/347 V 60 Hz Uti: 42 kA, corrente Nominal = nominal ininterrupta de corrente In = Ui: 1000 A, corrente Nominal = nominal ininterrupta de corrente In = Ui: 1000 A, Padrão/Aprovação: UL/CSA, IEC, Instalação tipo: Fixa, conexão a Parafuso, função de Proteção: Seccionadores/chaves principais de
Programa de entrega
A gama de produtos
Interruptores-seccionadores
Função de proteção
Seccionadores/chaves principais de
Padrão/Aprovação
UL/CSA, IEC
Tipo de instalação
Fixo
Construção de tamanho
N4
Descrição
IEC/EN 60947-2: disjuntores sem sobrecorrente (CBI-X) com o interruptor principal características e isolar as características de acordo com a IEC/EN 60204.
Número de pólos
3 pólo
Equipamento padrão
Conexão a parafuso
Posições de interruptor
Eu, +, 0
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
1000 A
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
1000 A
Capacidade de comutação de
SCCR 480Y/277 V 60 Hz [eucu]
65 kA
SCCR 480 V 60 Hz [eucu]
65 kA
SCCR 600Y/347 V 60 Hz [eucu]
42 kA
SCCR 600 V 60 Hz [eucu]
42 kA
Curto-circuito lançamentos
[Eurm]
[Eurm]Não-atrasada
[Eueu= Eunx ...]
[Eueu= Eunx ...]25000 fixo
Dados técnicos
Interruptores-seccionadores
Nominal a tensão de pico invariability [Uimp]Contatos principais
8000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
690 V AC
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
1000 A
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
1000 A
Nominal ininterrupta de corrente [Iu]IEC/EN 61131-3 [EUu]
1200
Nominal ininterrupta de corrente [Iu]UL 489, CSA 22.2 No. 5.1 [euu]
1200
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Outros dados técnicos (folha de catálogo)
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Posição de montagem
| Vertical e 90° em todas as direções | |
 | Com residual-versão atual XFI: |
| - NZM1, N1, NZM2, N2: vertical e 90° em todas as direções | |
| com o plug-in adaptador de elementos | |
| - NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita | |
| com gaveta extraível: | |
| - NZM3, N3: vertical, 90 ° à esquerda | |
| - NZM4, N4: vertical | |
| com o operador remoto: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções | |
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
Na área dos dispositivos de IHM: IP20 (proteção básica tipo)
Grau de proteçãoCompartimentos
Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Com porta de acoplamento punho rotativo: IP66
Grau de proteçãoTerminações
Túnel de terminal: IP10
Fase isolante e banda terminal: IP00
Fase isolante e banda terminal: IP00
Capacidade de comutação (UL489, CSA 22.2 No. 5.1)
SCCR 240 V 60 Hz [eucu]
125 kA
SCCR 480Y/277 V 60 Hz [eucu]
65 kA
SCCR 480 V 60 Hz [eucu]
65 kA
SCCR 600Y/347 V 60 Hz [eucu]
42 kA
SCCR 600 V 60 Hz [eucu]
42 kA
Nominal de curto-circuito capacidade de tomada de [eucm]
240 V, 50/60 Hz [Eucm]
187 kA
400/415 V 50/60 Hz [Eucm]
154 kA
440 V, 50/60 Hz [Eucm]
143 kA
525 V, 50/60 Hz [Eucm]
84 kA
690 V 50/60 H [Ic]
74 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]240 V, 50/60 Hz [Eucu]
85 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50 Hz [Eucu]
70 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]440 V, 50/60 Hz [Eucu]
65 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]525 V, 50/60 Hz [Eucu]
40 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]690 V 50/60 Hz [Eucu]
35 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]230 V 50/60 Hz [Eucs]
43 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Eucs]
35 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]440 V, 50/60 Hz [Eucs]
33 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Eucs]
20 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]690 V 50/60 Hz [Eucs]
18 kA
Vida útil mecânica [Operações]
Dez mil
Max. frequência de operação
60 Ops/h
Vida útil elétrica
400 V 50/60 Hz [Operações]
Três mil
415 V, 50/60 Hz [Operações]
Dois mil
690 V 50/60 Hz [Operações]
Dois mil
400 V 50/60 Hz [Operações]
Dois mil
415 V, 50/60 Hz [Operações]
Dois mil
690 V 50/60 Hz [Operações]
Mil
< 25 ≦ 415 V; < 35 > 415 V ms
A capacidade do Terminal IEC
Equipamento padrão
Conexão a parafuso
Acessórios opcionais
Túnel de terminal
ligação traseira
Tira de terminal
ligação traseira
Tira de terminal
Condutores de cobre e cabosTúnel de terminalEncalhado4-furo
4 x (50 - 240) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (120 - 185)
4 x (50 - 185) mmDois
4 x (50 - 185) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
1 x (120 - 300) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (95 - 300) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placaDuplo orifício [min.]
2 x (95 - 185) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placaDuplo orifício [max.]
4 x (35 - 185) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
4 x 300
6 x (95 - 240) mmDois
6 x (95 - 240) mmDois
Al condutores, Al caboTúnel de terminalEncalhado4-furo
4 x (50 - 240) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
1 x (185 - 240) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (70 - 185) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoMódulo de placaFuro duplo
4 x 50 mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
2 x 240
6 x (70 - 240) mmDois
6 x (70 - 240) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [max.]
(2 x) 10 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Módulo de placaÚnico furo
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 80 x 1.0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaFuro duplo
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [min.]
60 x 10 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (80 x 10) mm
NA capacidade do terminal
Condutores de cobre e cabosTúnel de terminalEncalhado4-furo
4 x (0 - 500) AWG/kcmil
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placa1-furo [Min.]
1 x (250 - 600) AWG/kcmil
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placa1-furo [Max.]
2 x (3/0 - 600) AWG/kcmil
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placa2-furo [Min.]
2 x (3/0 - 350) AWG/kcmil
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placa2-furo [Max.]
4 x (2 - 350) AWG/kcmil
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
4 x 600
6 x (3/0 - 500) AWG/kcmil
6 x (3/0 - 500) AWG/kcmil
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [max.]
(2 x) 10 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Módulo de placaÚnico furo
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 80 x 1.0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaFuro duplo
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [min.]
60 x 10 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (80 x 10) mm
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
1000 A
Equipamento de dissipação de calor, dependente da corrente [Pvid]
111 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação de proteção (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716013])
Avaliado permanente de corrente Ui
1000 A
Tensão nominal
690 - 690 V
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
70 kA
Sobrecarga de lançamento configuração atual
0 - 0
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
25000 - 25000 Um
Integrado de proteção contra falha de aterramento
Nenhum
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
Nenhum
Trilho DIN (cartola trilho de montagem opcionais
Sim
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
Com desligado indicador de
Nenhum
Com menos de liberação de tensão
Nenhum
Número de pólos
Três
A posição de conexão para o principal circuito de corrente
Lado frontal
Tipo de elemento de controle
Rocker alavanca
Completo do dispositivo com unidade de proteção
Sim
Motor da unidade integrada
Nenhum
O Motor de acionamento opcional
Sim
Grau de proteção (IP)
IP20
Aprovações
Padrões De Produto
UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcação CE
UL Arquivo Nº.
E148671
UL Controlo de Categoria Nenhuma.
WJAZ
CSA Arquivo.
022086
CSA Classe Nenhuma.
4652-06
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Sim
Adequado para
Alimentador de circuitos, circuitos de ramos
Limitação De Corrente Do Disjuntor
Nenhum
Max. Tensão Nominal
600 V
Grau de Proteção
IEC: IP20; UL/CSA Tipo: -
Dimensões
① Sopram de fora da área, distância mínima de partes adjacentes
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
② Distância Mínima de partes adjacentes
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
② Distância Mínima de partes adjacentes
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
