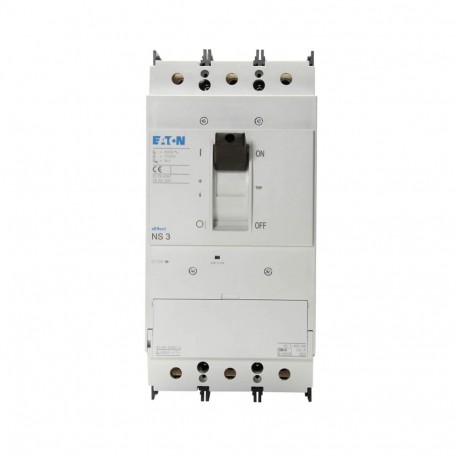

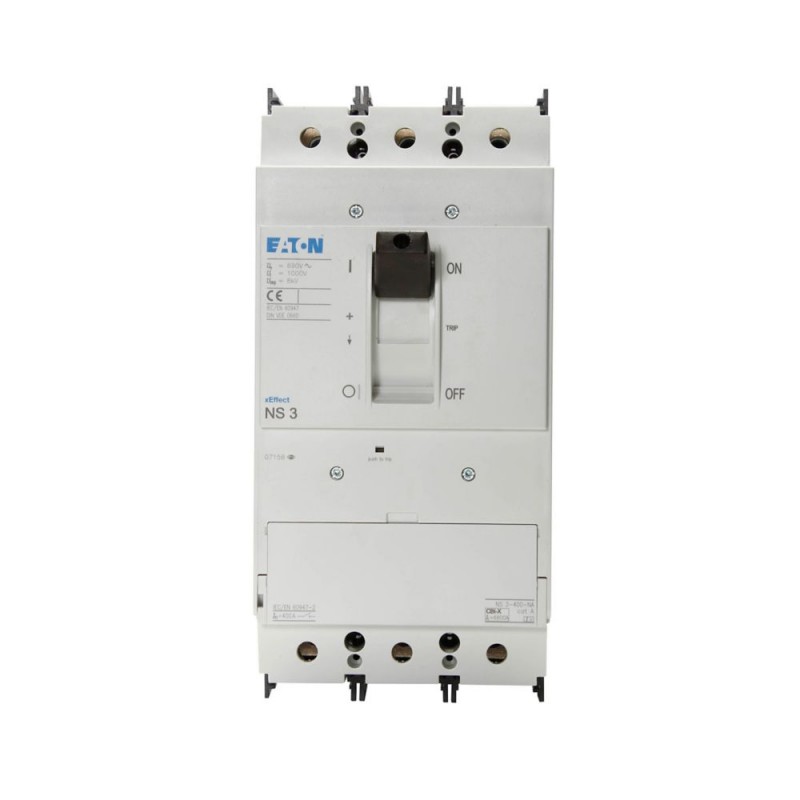

Interruptores-seccionadores
Nominal a tensão de pico invariability [Uimp]Contatos principais
8000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
690 V AC
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
400 A
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
400 A
Nominal ininterrupta de corrente [Iu]IEC/EN 61131-3 [EUu]
600
Nominal ininterrupta de corrente [Iu]UL 489, CSA 22.2 No. 5.1 [euu]
600
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Outros dados técnicos (folha de catálogo)
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Posição de montagem
Vertical e 90° em todas as direções |
| Com residual-versão atual XFI: |
- NZM1, N1, NZM2, N2: vertical e 90° em todas as direções |
com o plug-in adaptador de elementos |
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita |
com gaveta extraível: |
- NZM3, N3: vertical, 90 ° à esquerda |
- NZM4, N4: vertical |
com o operador remoto: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções |
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
Na área dos dispositivos de IHM: IP20 (proteção básica tipo)
Grau de proteçãoCompartimentos
Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Grau de proteçãoTerminações
Túnel de terminal: IP10
Fase isolante e banda terminal: IP00
Capacidade de comutação (UL489, CSA 22.2 No. 5.1)
SCCR 240 V 60 Hz [eucu]
150 kA
SCCR 480Y/277 V 60 Hz [eucu]
100 kA
SCCR 480 V 60 Hz [eucu]
100 kA
SCCR 600Y/347 V 60 Hz [eucu]
50 kA
SCCR 600 V 60 Hz [eucu]
50 kA
Nominal de curto-circuito capacidade de tomada de [eucm]
240 V, 50/60 Hz [Eucm]
330 kA
400/415 V 50/60 Hz [Eucm]
330 kA
440 V, 50/60 Hz [Eucm]
286 kA
525 V, 50/60 Hz [Eucm]
143 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]240 V, 50/60 Hz [Eucu]
150 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50 Hz [Eucu]
150 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]440 V, 50/60 Hz [Eucu]
130 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]525 V, 50/60 Hz [Eucu]
65 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]690 V 50/60 Hz [Eucu]
35 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]230 V 50/60 Hz [Eucs]
150 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Eucs]
150 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]440 V, 50/60 Hz [Eucs]
130 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Eucs]
33 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]690 V 50/60 Hz [Eucs]
9 kA
Vida útil mecânica [Operações]
Quinze mil
Max. frequência de operação
60 Ops/h
400 V 50/60 Hz [Operações]
Cinco mil
415 V, 50/60 Hz [Operações]
Três mil
690 V 50/60 Hz [Operações]
Três mil
400 V 50/60 Hz [Operações]
Dois mil
415 V, 50/60 Hz [Operações]
Dois mil
690 V 50/60 Hz [Operações]
Dois mil
A capacidade do Terminal IEC
Equipamento padrão
Conexão a parafuso
Acessórios opcionais
Caixa de terminais
Túnel de terminal
ligação traseira
Condutores de cobre e cabosCaixa de terminaisSólidos
2 x 16 mmDois
Condutores de cobre e cabosCaixa de terminaisEncalhado
1 x (35 - 240)
2 x (25 - 120) mmDois
Condutores de cobre e cabosTúnel de terminalEncalhado1-buraco
1 x (25 - 185) mmDois
Condutores de cobre e cabosTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x 16
2 x 16 mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 240)
2 x (25 - 240) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
2 x 300 mmDois
Al condutores, Al caboTúnel de terminalSólidos
1 x 16 mmDois
Al condutores, Al caboTúnel de terminalEncalhado1-buraco
1 x (25 - 185)2)mmDois
Al condutores, Al caboTúnel de terminalEncalhado
2)Até 240 mm2 pode ser conectado, dependendo do fabricante do cabo.
Al condutores, Al caboTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x 16
2 x (10 - 16) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 120)
2 x (25 - 120) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 50 x 1,0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
20 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
30 x 10
+ De 30 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (10 x 50) mm
NA capacidade do terminal
Condutores de cobre e cabosCaixa de terminaisEncalhado
1 x (2 - 500) AWG/kcmil
Condutores de cobre e cabosTúnel de terminalsólidos
1 x 6 AWG
Condutores de cobre e cabosTúnel de terminalEncalhadoDuplo orifício de montagem
1 x (0 - 500)
2 x (0 - 500) AWG/kcmil
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
2 x 500 AWG/kcmil
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 50 x 1,0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
20 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
30 x 10
+ De 30 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (10 x 50) mm
